XL422

3 fazowy rejestrator PRĄDU AC TRMS


Funkcje pomiarowe:

  • Pomiar prądu TRMS AC do 2500A
  • Programowany okres rejestracji
  • Ręczna aktywacja rejestracji
  • Wskazanie rozładowania baterii
  • Wskazanie poprzez LED trybu pracy
  • Interfejs RS-232
  • Utrzymanie wyników przy braku baterii
  • Programowanie i analiza wyników w dołączonym programie DATALINK

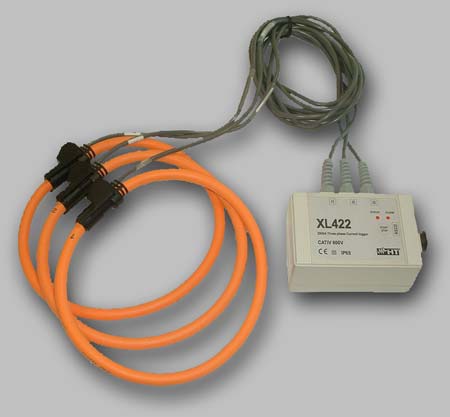

XL422

Opis
XL422 jest miernikiem z nowej serii rejestratorów, która zawiera również modele XL421, XL423 i XL424. Rejestrator XL422 może wykonywać pomiary i rejestrować wartość TRMS prądów do 2500A w systemach trójfazowych. Może być niezwykle przydatny w różnorodnych zastosowaniach (tj. ocenie poboru mocy, weryfikacji znamionowej mocy transformatora itp.). Przyrząd jest umieszczony w bezpieczniej i praktycznej obudowie, ma trzy elastyczne przystawki prądowe (cewki Rogowskiego), które pozwalają objąć kable lub szyny o dużych wymiarach. Dzięki wyrafinowanemu algorytmowi pracy pamięci, przyrządy mogą rejestrować przez bardzo długie odcinki czasu, aż do 90 dni. Użycie jest bardzo proste dzięki obecności krótkiej instrukcji na obudowie przyrządu. Oprogramowanie DATALINK, będące na wyposażeniu rejestratora, pozwala na przesłanie danych do PC i późniejszą analizę wszystkich zarejestrowanych wyników bezpośrednio na PC. Wysoki stopień szczelności obudowy (IP65) czyni przyrząd niezawodny i właściwy również przy użytkowaniu w ekstremalnych warunkach.

Zasada rejestracji
Wszystkie rejestratory z serii XL zapisują chwilowy pomiar co ustawiony okres rejestracji. Algorytm uśredniania programowego polega na tym, że zarejestrowane dane (po przesłaniu do PC) są uśredniane automatycznie z okienkiem 10 minut w będącym na wyposażeniu programie Datalink.
Innymi słowy: w jednej kolumnie są zarejestrowane wyniki, w sąsiedniej kolumnie są w danym wierszu wartości średnie obliczane za 10 minut wstecz. Programując rejestrację należy tak ustawić okres rejestracji, aby był on krótszy, niż przewidywane zmiany obciążenia.

Dane techniczne
Dokładność podano przy 23°C ±5° ±(wartość odczytana + ilość cyfr), <60%RH

  • Prąd
    • Zakres: do 2500A
    • Rozdzielczość: 1A
    • Dokładność: ±(1,0% odczytu + 1 cyfra)
    • Częstotliwość mierzonego prądu (Hz): 50±6%, 60±6%
    • Typ pomiaru: TRMS
    • Częstotliwość próbkowania: 3200Hz
    • Maksymalny współczynnik szczytu: 3
  • Szybkość próbkowania:
    • 64 punkty na 20ms dla każdego okresu uśredniania
  • Okres rejestracji (wybierany)
    • 1 - 6 - 30 - 60s - 5min
  • Pojemność pamięci
    • 1Mb
    • Czas rejestracji w dniach: 1,5 (przy 1s); 8 (przy 6s); 42 (przy 30s); 91 (przy 60s)
  • Typ interfejsu
    • RS-232
  • Temperatura/Wilgotność pracy
    • -20°C do 60°C; 0-100%RH (gniazdo RS-232 zamknięte)
  • Temperatura/Wilgotność magazynowania
    • -20°C do 60°C; 0-100%RH (gniazdo RS-232 zamknięte)
  • Informacje ogólne
    • Klasa izolacji: 2 (podwójna izolacja)
    • Maksymalna wysokość: 2000m
    • Stopień ochrony: IP65 (zamknięte gniazdo RS-232)
  • Zasilanie
    • 2 x 1,5V baterie alkaliczna LR6-AA-AM3-MN1500
    • Czas pracy baterii: > 6 miesięcy
  • Wymiary
    • 120 x 80 x 43 mm
    • Maksymalna średnica przewodnika: 174mm
  • Waga
    • około 500g (razem z wewnętrznymi bateriami)
  • Spełniane normy
    • LVD: EN61010-1 CAT III 1000V (do ziemi) CAT IV 600V (do ziemi)
    • EN61326 (1997) + A1(1998) +A2(2001)

Informacja dla zamawiających

Akcesoria na wyposażeniu
Wbudowane 3 szt. elastycznych przystawek prądowych 3000A
Pasek na rzepy do mocowania rejestratora
Oprogramowanie DATALINK
Kabel do transmisji danych RS-232
Futerał transportowy
Instrukcja obsługi
