DT-7760

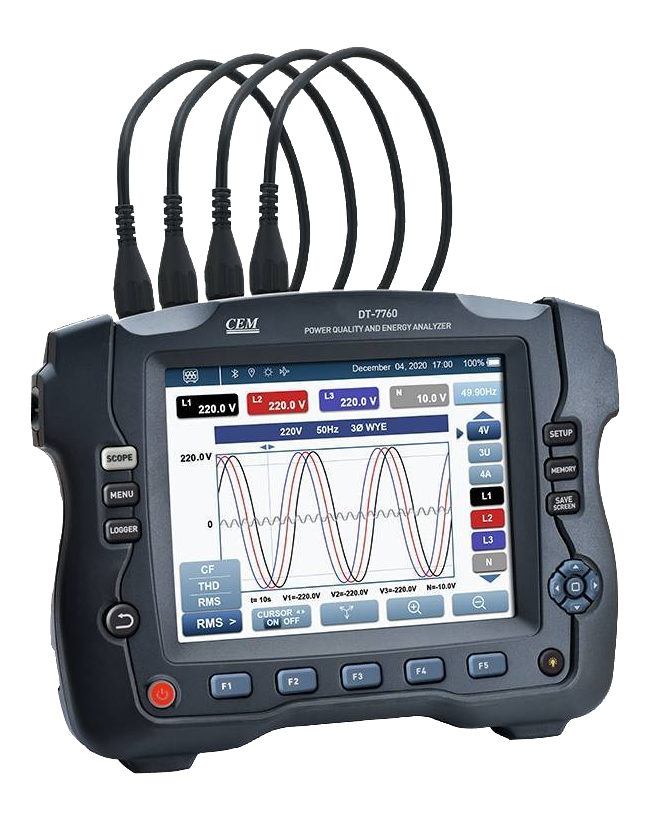

Trójfazowy analizator jakości zasilania DT-7760 zapewnia doskonałe funkcje analizy jakości energii.

Potrafi zmierzyć i analizować napięcie, prąd, częstotliwość, moc, energię elektryczną, migotanie, stany przejściowe, harmoniczne, inter-harmoniczne, oscyloskopowe przebiegi, spadki i wzrosty napięcia, asymetrię zasilania, itp.

Przyrząd jest przydatny do lokalizowania, przewidywania, zapobiegania i dochodzenia problemów jakości zasilania w systemach dystrybucji energii trójfazowych oraz jednofazowych.

Cechy szczególne

• Pomiary:
  • Napięcia (AC+DC) do 1kV (faza-neutralny)
  • Prądy (AC+DC) do 6000A
  • Częstotliwość do 460Hz
  • Harmoniczne: DC, 1 do 50
  • Inter-harmoniczne do 50
  • Kąt fazowy
  • Migotanie napięcia
  • Asymetria napięcia i prądu
  • Prąd rozruchu
  • Stany przejściowe napięcia i prądu
• Wykresy oscyloskopowe przebiegów
• Pełna zgodność z klasą A
• Funkcja rejestracji do 150 parametrów jednocześnie
• Wykresy wskazowe
• Wykorzystuje 64-bitowy cztero-rdzeniowy procesor Cortex-A53 w architekturze Android, 8-calowy wyświetlacz IPS TFT (1024 x 768pxl) z ekranem dotykowym
• Wbudowany moduł GPS+BD mogący zapewnić globalny czas rzeczywisty
• Wbudowana pamięć 16GB NAND FLASH (wolne około 10GB do wykorzystania)
• Łączność bezprzewodowa WiFi oraz Bluetooth, łatwe uaktualnia online
• Wejściowe układy pomiarowe z izolacją 3000V
• Wspiera karty pamięci SD o pojemności do 256GB, przyrząd wyposażony w kartę pamięci SD 64GB
• Wspiera łączność mini USB

Na wyposażeniu 4 cewki Rogowskiego

Przykładowe zrzuty z ekranu

Schemat podłączenia przyrządu		Widok wykresu wskazowego
Wyniki pomiarów napięć		Histogram pomiaru harmonicznych napięcia
Histogram pomiaru harmonicznych prądu		Oscylogramy przebiegów napięć
Wyniki pomiarów mocy		Wyniki pomiaru energii

• Zgodność z normami:
  • IEC 61000-4-30 Class A pomiar jakości energii
  • IEC 61000-4-15 pomiar migotania
  • IEC 61000-4-7 pomiar harmonicznych
  • EN 50160 międzynarodowa norma pomiaru jakości energii
  • EN 61326 (2005-12) kompatybilność elektromagnetyczna (EMC)
  • Oznaczenia UKCA
  • Oznaczenie CE
  • Certyfikat UL i cUL
  • ANSI C12.1 – specyfikacja dla watomierzy
  • ANSI C12.20 (Class 0.2) i IEC 62053-22 (Class 0.2S) dokładność
• Warunki środowiskowe użytkowania:
  • Temperatura pracy: -10 do 40 °C; 40 do 50 °C (tylko praca na baterii)
  • Temperatura magazynowania: -20 to 60 °C
  • Wilgotność:
    • 10 do 30 °C: 95% RH, bez kondensacji
    • 30 do 40 °C: 75% RH, bez kondensacji
    • 40 do 40 °C: 45% RH, bez kondensacji
  • Maksymalna wysokość pracy
    • CAT IV 600 V, CAT III 1000 V, do 2000m
    • CAT III 600 V, CAT II 1000 V, do 3000m
    • Maksymalna wysokość magazynowania do 12 000m
• EMC: zgodność z normą EN 61326 (2005-12)
• Zasilanie:
  • Sieć zasilająca: zasilacz AC100÷240V adapter.
  • Napięcie wejściowe zasilania: 12÷15V DC.
  • Wymagania bezpieczeństwa dla elektrycznego sprzętu pomiarowego,
    część 1: Wymagania ogólne, zakresy: 600V (CAT IV) 1000V Class III (CAT III) stopień zapylenia 2.
  • Przyrząd i jego akcesoria należy użytkować zgodnie z informacją w instrukcji obsługi.
