HT-5000

Profesjonalny lokalizator kabli i metalowych rur zakopanych w ziemi.

Przyrząd składa się z Nadajnika i Odbiornika, które wykorzystują zasadę propagacji pola elektromagnetycznego w otoczeniu obiektu przewodzącego sygnał elektryczny.

Bezpośrednie sprzężenie kabli i rur. Bezpośrednie galwaniczne sprzężenie jest stosowane dla kabli, które są łatwo dostępne i nie przewodzą prądu. Metoda podłączenia zależy od położenia i charakteru linii (tj. izolacji, kanału kablowego, dostępności końcówek kabli).	Sprzężenie za pomocą specjalnych akcesoriów Sygnał z Nadajnika może być sprzężony bezpośrednio wtyczką do gniazdka sieciowego, złącza antenowego oraz telefonicznego za pomocą dostępnego adaptera kabla. W ten sposób nie jest konieczne odłączenie linii.
Podłączenie poprzez sprzęg cęgowy W tym przypadku nie jest konieczne odłączenie kabli.	Sprzężenie indukcyjne Sprzężenie indukcyjne poprzez zintegrowaną antenę Nadajnika jest szczególnie rekomendowane, gdy ma być lokalizowana nieznana linia (na przykład na placu budowy).

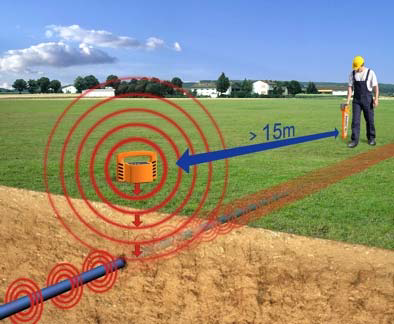

Pomiary poprzedzające wykopy Pomiary poprzedzające wykopy przy użyciu TX5000 i RX5000. Należy upewnić się, czy odległość 15m między Nadajnikiem i Odbiornikiem jest zawsze utrzymana w celu uniknięcia sprzęgania się sygnału nadajnika poprzez powietrze.	Trasowanie rur niemetalicznych Sprzężenie w rurach niemetalicznych za pomocą opcjonalnych elestycznych sond nadawczych.

• Nadajnik
  • Moc nadajnika: wybierana 0,1W/0,5W
  • Częstotliwość zintegrowanej anteny: 32,768kHz
  • Zasilanie: 6x1,5V baterie IEC LR20
  • Czas pracy: 40 godzin
  • Izolacja: podwójna
  • Bezpieczeństwo: IEC/EN61010-1
  • Kategoria przepięciowa: CAT II / CAT III 440V i CAT IV 300V
  • Szczelność obudowy: IP65
  • Temperatura pracy: -20 ÷ 55°C
  • Temperatura magazynowania: -30 ÷ 70°C
  • Wymiary: 260 x 255 x 140mm
  • Waga z bateriami: 1,7kg
• Odbiornik:
  • Tryby pracy: Radio, Sieć energetyczna, Nadajnik
  • Zakresy częstotliwości: 15Hz ÷ 23kHz (Radio) ; 50/60Hz (Sieć energetyczna) ; 32,768kHz (Nadajnik)
  • Czułość: > 20μA (Radio) ; > 7μA (Sieć energetyczna) ; > 5μA (Nadajnik)
  • Zakres dynamiczny: 120dB (Radio) ; 135dB (Sieć energetyczna) ; 120dB (Nadajnik)
  • Głębokość wykrywania: 0,3m ÷ 5m (szukanie kabla) ; 0,3m ÷ 7m (szukanie sondy nadawczej)
  • Rozdzielczość pomiaru głębokości: 0,1m
  • Zasilanie: 10x1,5V baterie typu IEC AA LR06
  • Czas proacy: 40 godzin
  • Izolacja: podwójna
  • Bezpieczeństwo: IEC/EN61010-1
  • Szczelność obudowy: IP67
  • Temperatura pracy: -20 ÷ 55°C
  • Temperatura magazynowania: -30 ÷ 70°C
  • Wymiary: 600 x 252 x99 mm
  • Waga z bateriami: 2,5kg
