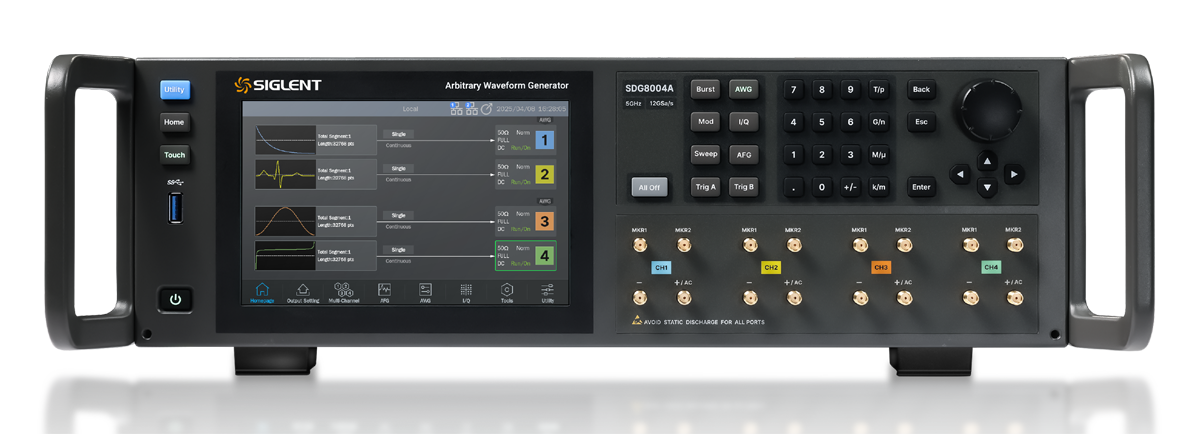

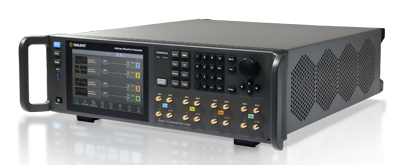

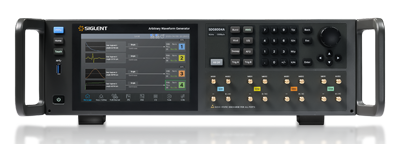

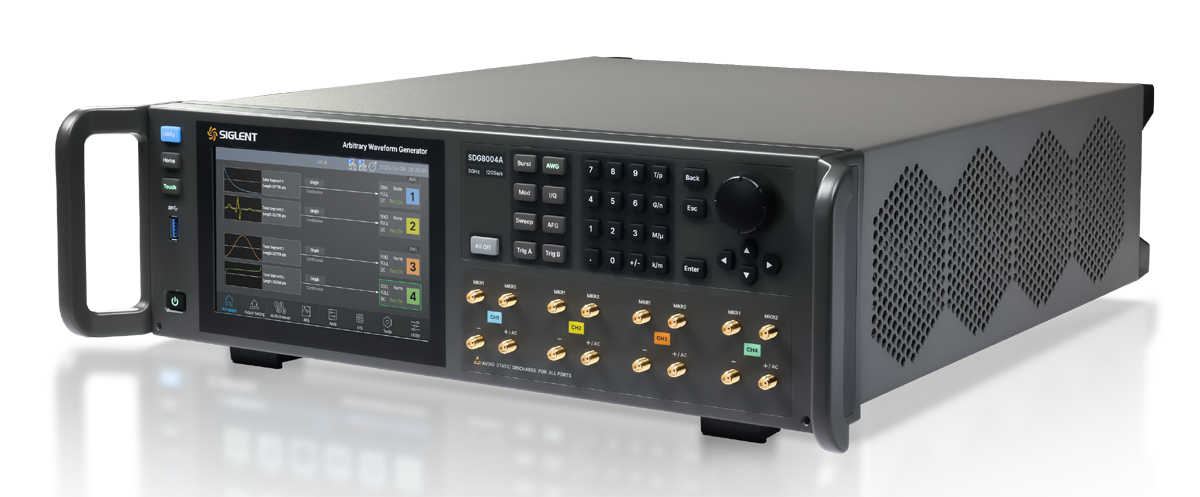

Widok serii SDG8000A
Generator przebiegów funkcyjnych/arbitralnych serii SDG8000A, maksymalnie 4 analogowe kanały wyjściowe,
16-bitowa rozdzielczość pionowa, maksymalna częstotliwość próbkowania 12 GSa/s (interpolacja),
częstotliwość wyjściowa do 5 GHz i maksymalna szerokość pasma modulacji do 2 GHz.
Maksymalna pojemność pamięci 4G na kanał zapewnia dłuższy czas odtwarzania bez utraty szerokości pasma.
Dzięki technologii SigIQPro, generator może również generować sygnały wyjściowe z sygnałów komunikacyjnych, takich jak Bluetooth, Wi-Fi i LTE.
Ponadto, SDG8000A zapewnia również szybkie wyjście sygnału kodu szeregowego (HSS), obsługuje złożone,
wielowarstwowe sekwencje sygnałów wyjściowych oraz funkcje multipulse, multitone i ćwierkania,
co spełnia szeroki zakres wymagań testowych w dziedzinie komunikacji, przemysłu i badań naukowych.
Cechy szczególne
- 2/4 kanały, maksymalna częstotliwość wyjściowa 4 GHz (częstotliwość próbkowania 10 GSa/s) / 5 GHz (częstotliwość próbkowania 12 GSa/s).
- 16-bitowa rozdzielczość pionowa
- Dzięki technologii TrueArb, przebiegi arbitralne mogą być generowane punkt po punkcie.
Bez utraty szczegółów przebiegu, przebiegi o niskim jitterze mogą być generowane z częstotliwością próbkowania 100 Sa/s ÷ 5 GSa/s.
- Obsługuje funkcję odtwarzania przebiegów sekwencyjnych wielowarstwowych, z maksymalną pamięcią przebiegów 4 Gpkt na kanał.
- Dzięki technologii EasyPulse, może generować przebiegi kwadratowe/impulsowe o niskim jitterze, a przebieg impulsowy umożliwia precyzyjną
regulację szerokości impulsu, zboczy narastających/opadających, z wyjątkowo wysoką rozdzielczością i zakresem regulacji.
- Obsługuje tryby wyjścia single-ended i różnicowego. Obsługa funkcji wyjścia wieloimpulsowego, która może być używana
do pomiaru parametrów przełączania urządzeń energetycznych i oceny ich charakterystyk dynamicznych.
- Obsługa funkcji wielotonowych i ćwierkających.
- Obsługa PRBS do 1,25 Gb/s.
- Bogaty zakres modulacji analogowej i cyfrowej.
- Funkcje Sweep i Burst.
- Funkcja harmoniczna.
- Funkcja łączenia przebiegów.
- Może generować sygnały wektorowe o szerokości pasma do 2 GHz.
- Obsługa sygnałów Bluetooth, OFDM, IOT, LTE i WIFI.
- 196 wbudowanych przebiegów arbitralnych.

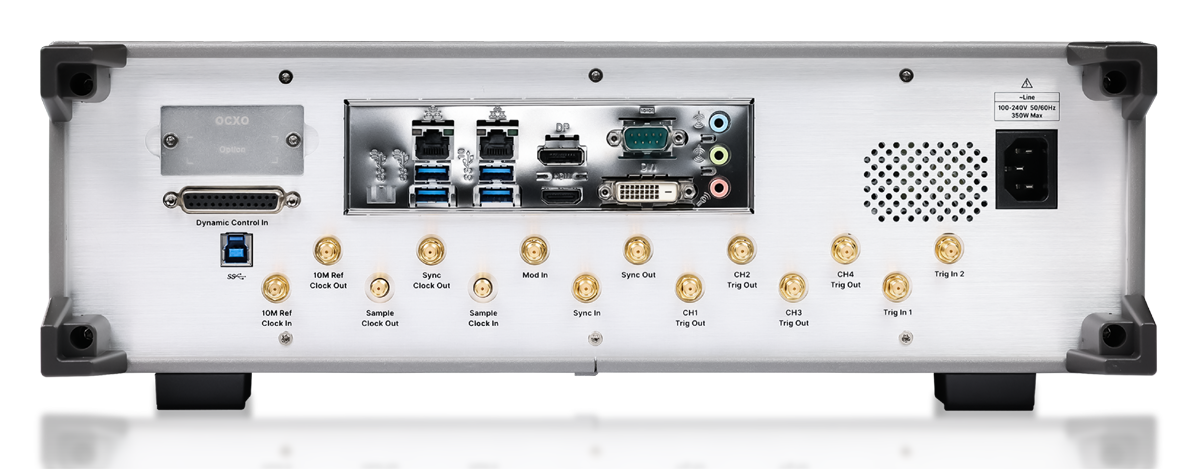

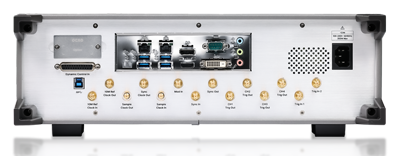

- Standardowe interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11); opcjonalnie GPIB.
- Wbudowany dysk twardy SSD o pojemności 250GB.
- Wbudowany serwer WWW obsługuje sterowanie urządzeniem za pośrednictwem przeglądarki internetowej.
- 7-calowy wyświetlacz dotykowy.
|
|
