750ADM

Cechy szczególne

• Wymuszanie prądu pierwotnego do 750A
• Napięcie wyjściowe: 4V przy 500A
• Wyjście 16V/40A dla badania obwodów wtórnych
• Amperomierz True RMS z przechwytywaniem jednego okresu
• Wielofunkcyjny system pomiaru czasu
• Duży, podświetlany wyświetlacz LCD
• Zabezpieczenie termiczne i przetężeniowe
• Automatyczne wyłączenie po zakończeniu testu
• Kompaktowe, przenośne wykonanie
• Zapis wyników w pamięci USB łącznie z przebiegami i harmonicznymi
• Interfejs do klawiatury USB
• Automatyczny wybór napięcia sieci

Firma T&R Test Equipment jest liderem rynku przenośnych zadajników prądowych. Oferowane są zadajniki do badań obwodów wtórnych do 100A oraz do badań obwodów pierwotnych do 6000A. Wszystkie zadajniki mają mierniki True RMS, elastyczny system pomiaru czasu oraz intuicyjny interfejs użytkownika.

750ADM są kompaktowymi, zadajnikami do badania obwodów pierwotnych prądem do 750A. Zadajnik 750ADM ma bez obciążenia maksymalne napięcie wyjściowe 5V. Przyrządy idealnie pasują do badań wszystkich obwodów pierwotnych niskich mocy wymagających prądów do 750A przez krótki okres czasu.

Model przyrządu	Moc maksymalna	Prąd maksymalny
750ADM	3kVA	750A
PCU1-SP+NLU5000	11,5kVA	3kA 5min/5kA 40s
PCU2/E+LU6000	20kVA	6kA

Przyrząd posiada dwa wyjścia, pozwalając na wymuszanie prądów od kilkuset miliamperów do 750A. Napięcia do 16V są dostępna na wyjściu 40A, pozwalając na badania układów o wysokiej impedancji. Miernik zapewnia cztery kanały pomiaru prądu True RMS, pozwalając na ustawienie pełnego zakresu i poziomu wyzwolenia niezależnie na wybranym wyjściu. Miernik ma czas przechwytywania krótszy niż 20ms, pozwalając na dokładny pomiar wartości rms dla pojedynczego okresu. Dla wygody, niezawodności i bezpieczeństwa na wszystkich wejściach i wyjściach złącz zostały użyte przemysłowe standardy.

Przyrządy 750ADM są wszechstronnie zabezpieczone przez elektroniczne zabezpieczenia nadprądowe oraz przez zabezpieczenia termiczne.

System pomiaru czasu jest bardzo elastyczny bez pogorszenia łatwości użycia, pozwalając na szybki i z dużym stopniem dokładności pomiar czasów zadziałania, czasów resetu oraz ponownego zamknięcia. Na wyposażeniu są dwa styki wejściowe, każdy z nich może być wyzwalany stykiem beznapięciowym lub napięciem DC. Te styki wejściowe mają automatyczną czułość w wykrywaniu styków normalnie zamkniętych lub normalnie otwartych.

Przyrząd 750ADM może być używany do testowania wielu różnych aparatów:

• Wyłączników
• Przekaźników zabezpieczających w obwodach pierwotnych
• SPZ
• Wyłączników MCB
• Badania przekładni przekładników prądowych (z zewnętrznym miernikiem prądu obwodu wtórnego)

Wyjście główne
Wyjście główne przyrządu ma dwa odczepy, pozwalając na wybór napięć aż do 16V i prądów do 750A.

Model		750ADM-H
Zasilanie		115V	230V
Wyjście 750A	Napięcie rozwarcia	3,5V	5,0V
	Napięcie przy 500A	2,8V	4V
	Prąd ciągły	125A	125A
	5 min zał.	250A	250A
	1 min. zał	440A	500A
	Prąd max	500A	750A
	Czas z max prądem	10s	20s
Wyjście 40A	Napięcie rozwarcia	10V	16V
	Napięcie przy pełnym obciążeniu	7,5V	10V
	Prąd ciągły	10A	10A
	1 min. zał.	40A	40A

Amperomierze
Prądy wyjściowe są mierzone przez cyfrowy system True RMS z amperomierzem z pamięcią - kiedykolwiek wyjście jest wyłączone, bieżący wynik prądu jest zatrzymywany na wyświetlaczu.

Pomiar prądu
Zakres	Rozdzielczość	Prąd wyzwolenia	Dokładność	Czas przechwycenia
20,00A	0,01A	21A	±0,5% odczytu + 5 cyfr	20ms
50,00A	0,01A	53A	±0,5% odczytu + 5 cyfr	20ms
200,0A	0,1A	210A	±0,5% odczytu + 5 cyfr	20ms
750A	1A	788A	±0,5% odczytu + 5 cyfr	20ms

Prąd wyzwolenia jest automatycznie ustawiony na 105% pełnej skali wybranego zakresu pomiarowego w celu ochrony badanego aparatu.

System pomiaru czasu

Zakres	0-999,999s/9999,99s/99999,9s auto-zakresy
Rozdzielczość	1ms/10ms/100ms
Dokładność	±0,01% odczytu + 2 cyfry (wszystkie tryby za wyjątkiem sterowania prądem) ±0,01% odczytu + 4 cyfry (tryb sterowania prądem)

Obwody stykowe mają napięcie rozwarcia 24Vdc i prąd zwarcia 20mA. Każdy obwód stykowy automatycznie rozpoznaje styki normalnie zamknięte lub normalnie otwarte. Napięcie DC 24÷240Vdc może być również użyte do wyzwalania, jak również licznik czasu.

Zapewnione są następujące funkcje:

Tryb	Start licznika	Stop licznika
Wył.	Licznik aktywny	Licznik nieaktywny
Start wewnętrzny	Nacisnąć "ON"	Styk 1
Styk pojedynczy	Styk 1	Styk 1
Dwa styki	Styk 1	Styk 2
Sterowanie prądem	Prąd > 20% zakresu	Prąd < 20% zakresu

Wyjście jest automatycznie odłączane na koniec testu w celu ochrony badanego przekaźnika.

Magazynowania wyników
Wszystkie wyniki testów z 750ADM Mk4 można zapisać na pamięci USB. Urządzenie jest wyposażone w zegar czasu rzeczywistego, który oznacza wszystkie wyniki datą i godziną. Aby zarejestrować wyniki, należy najpierw wprowadzić komentarz do wyników za pomocą opcjonalnej klawiatury, a następnie wybrać opcję AUTOMATYCZNE ZAPISYWANIE.
Po każdym zatrzymaniu timera, czas, prąd i wszystkie inne parametry są dodawane do pliku .csv na pamięci USB. Można następnie wyświetlić bieżący zestaw wyników na wyświetlaczu lub wyjąć pamięć USB i otworzyć plik na komputerze. Wszystkie wyniki są zapisywane na pamięci USB w folderze o nazwie odpowiadającej dacie testu, w pliku o nazwie odpowiadającej godzinie.

Wymagane zasilanie

Automatyczny wybór	750ADM
115V ±10% 50/60Hz 1-faza	1900VA max
230V ±10% 50/60Hz 1-faza	3900VA max

Zakres temperaturowy
Magazynowania: -20°C ÷ 60°C
Pracy: 0°C ÷ 45°C

Wymiary
Obudowa metalowa: 380 x 314 x 221mm
Obudowa Pelican: 560 x 465 x 265 mm

Waga
Obudowa metalowa: 23,5kg
Obidowa Pelican: 27,4kg

Zabezpieczenia i bezpieczeństwo
Przyrząd jest chroniony przez elektroniczne wyzwalacze nadprądowe i termiczne wyjść oraz przez wyłącznik na zasilaniu i w obwodzie mocy. Przyrząd jest wyposażony w zacisk uziemiający do podłączenia do lokalnego systemu uziemienia podczas badania na rozdzielni.
Przyrząd został skonstruowany zgodnie z BSEN61010 i jest oznaczony znakiem CE.

Zadajniki
Nazwa	Nr kat.
Wersja w obudowie Pelicase (z tworzywa). Pokrywa nie odłączana. Z miejscem na przewody	750ADM

Akcesoria na wyposażeniu
Nazwa	Nr kat.
Instrukcja obsługi
Kabel zasilania sieciowego
Zestaw zapasowych bezpieczników
Pasek do przenoszenia

Akcesoria opcjonalne (za dopłatą)
Nazwa	Nr kat.

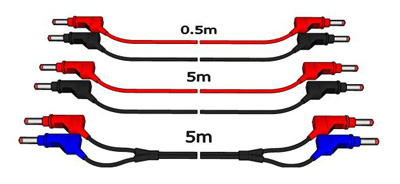

Standardowe przewody pomiarowe o długości 3m, zalecane do użycia przy zasilaniu z sieci 230V Przewody o przekroju żyły 95mm2 wykonane są w podwójnej izolacji. Zakończone końcówkami typu Dinse od strony miernika oraz silnoprądowymi chwytakami od strony obciążenia. Na wyposażeniu zestawu przewodów jest również komplet 5m przewodów do pomiaru czasów. Przewody dostarczane są w walizce.	750ADM/AL3m (A200-0001)
Przy zasilaniu z sieci 115V zalecany jest zestaw z 1,5m przewodami 95mm2 Pozostałe elementy zestawu są jak przy standardowym zestawie.	750ADM/AL1,5m (A200-0002)
