Cyfrowe oscyloskopy Seria SDS5000X

Cyfrowe oscyloskopy z pamięcią Siglenta serii SDS5000X są dostępne w pasmach 1GHz, 500MHz i 350MHz, posiadają maksymalną szybkość próbkowania 5 GSa/s, bufor pamięci o długości 250 Mpts, prezentacja na wyświetlaczu do 4 analogowych kanałów oraz możliwość analizy 16 kanałów cyfrowych.

Seria SDS5000X wykorzystuje technologię SPO z maksymalną szybkością przechwytywania przebiegów do 111 000 wfm/s (w trybie normalnym, do 480 000 wfm/s w trybie sekwencyjnym), funkcja stopniowania intensywności wyświetlania z 256-poziomami plus tryb wyświetlania temperatury barwowej. Przyrząd wykorzystuje również innowacyjny system wyzwalania z dużą czułością i małą fluktuacją. System wyzwalania wspiera wiele potężnych trybów wyzwalania łącznie z wyzwalaniem od magistral szeregowych. Rejestracja historii przebiegów, akwizycja sekwencyjna, funkcje wyszukiwania i nawigacji pozwalają na rozszerzoną rejestrację przebiegów, które mają być przechwycone, zapisane i analizowane. Imponująca tabela pomiarów, możliwości matematyczne, opcje dla 25MHz generatora arbitralnego przebiegów, jak również dekodowanie magistral szeregowych to możliwości serii SDS5000X.

Duży wyświetlacz 10,1" z ekranem dotykowym wspiera gesty wielo-dotykowe, przyrząd dodatkowo posiada przyciski funkcyjne dla najważniejszych funkcji, co ogromnie wzmacnia efektywność działania SDS5000X. Przyrząd wspiera również myszkę i zewnętrzną klawiaturę.

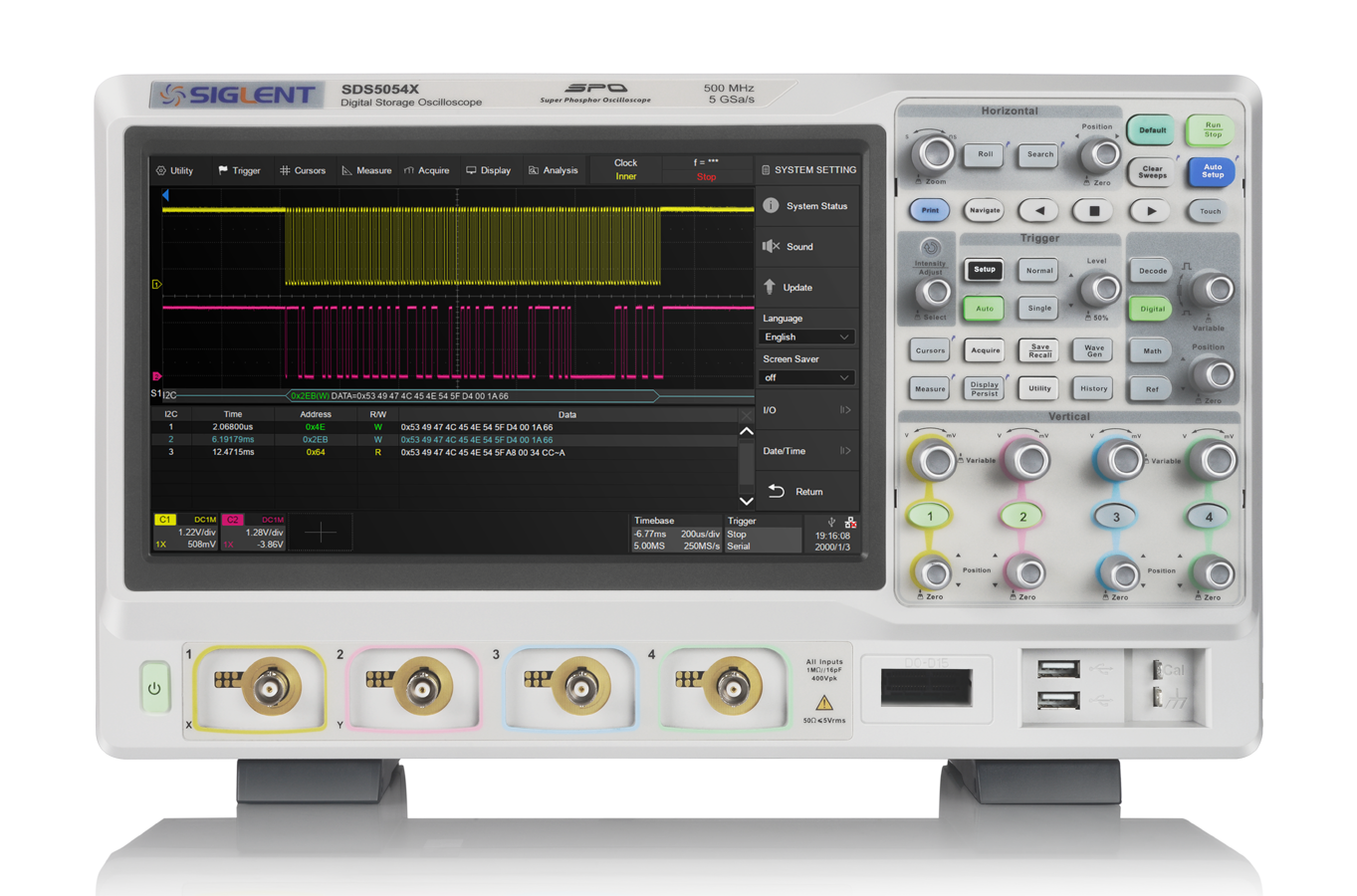

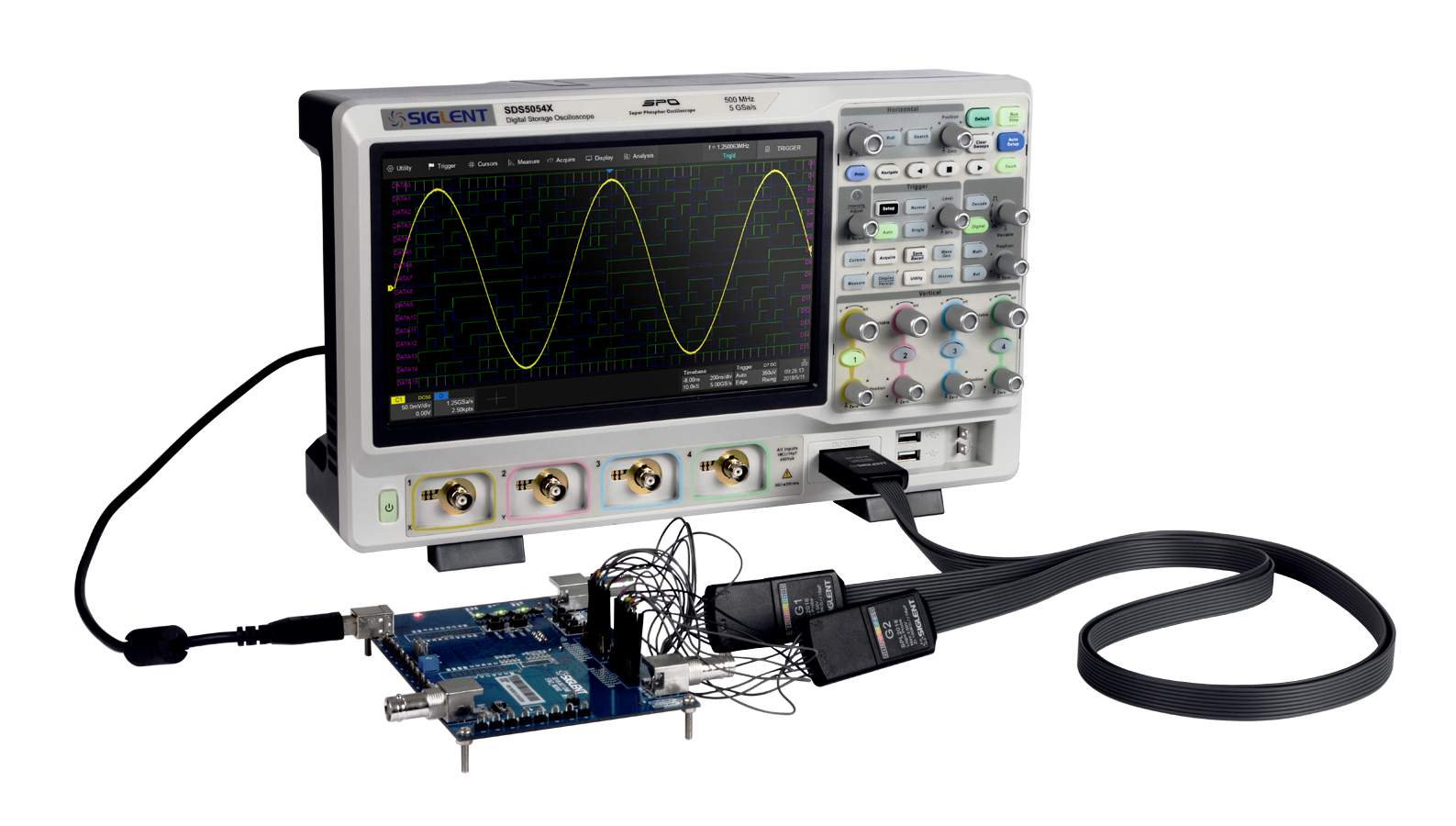

Opcjonalna funkcja MSO (16 kanałów)	Ekran dotykowy	Gniazda z tyłu obudowy

Główne cechy

• Dostępne modele:
  • SDS5032X, 2 kanały, pasmo 350MHz
  • SDS5034X, 4 kanały, pasmo 350MHz
  • SDS5052X, 2 kanały, pasmo 500MHz
  • SDS5054X, 4 kanały, pasmo 500MHz
  • SDS5102X, 2 kanały, pasmo 1GHz
  • SDS5104X, 4 kanały, pasmo 1GHz
• Szybkość próbkowania w czasie rzeczywistym do 5 GSa/s
• Technologia SPO
• Szybkość przechwytywania przebiegów do 110k wfm/s (tryb normalny) i 480k wfm/s (tryb sekwencyjny)
• Wspiera 256-poziomowe stopniowanie jasności przebiegu i tryb temperatury koloru
• Bufor pamięci o długości 250 Mpts
• Cyfrowy inteligentny układ wyzwalania: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified i Video (wspiera HDTV). Strefa pomocy ułatwiająca obsługę w zaawansowanych przypadkach wyzwalania
• Wyzwalanie i dekodowanie magistral szeregowych, wspiera protokoły: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S and MIL-STD-1553B
• Niski szum tła, wspiera skale napięciowe 0,5mV/div do 10V/div
• Tryb segmentowanej akwizycji (sekwencyjny), dzielenie maksymalnej długości rekordu na wiele segmentów (aż do 100 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym martwym czasem między segmentami w celu przechwycenia eliminowanego przypadku.
• Funkcja rejestracji historii przebiegu, maksymalna rejestrowana długość przebiegu wynosi 100 000 ramek
• Funkcja automatycznego pomiaru 39 parametrów, wspiera statystykę z histogramem, pomiar bramkowany, pomiar matematyczny, historię pomiaru oraz pomiar Ref
• Funkcje matematyczne (2Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
• Wyszukiwanie i nawigacja
• Cyfrowy woltomierz
• Histogram przebiegu
• Szybkie wspierane sprzętowo uśrednianie, Eres (wzmocniona rozdzielczość)
• Szybka wspierana sprzętowo funkcja Maski, z narzędziem do edytowania Maski do kreowania definiowanych przez użytkownika masek
• 16 cyfrowych kanałów (opcja) z maksymalną szybkością przechwytywania do 1,25GSa/s, długością bufora pamięci do 62,5Mpts
• Funkcja 25MHz generatora arbitralnego przebiegów z wbudowanymi wieloma predefiniowanymi przebiegami
• Duży 10,1" wyświetlacz o rozdzielczości 1024 x 600 pikseli, pojemnościowy ekran dotykowy wspierający wielo-dotykowe gesty
• Wspiera zewnętrzną myszkę i klawiaturę
• 10 typów przycisków funkcyjnych
• Wiele interfejsów: USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA output
• Wbudowany serwer web wspierający zdalne sterowanie poprzez port LAN przy użyciu przeglądarki
• Wspiera komendy zdalnego sterowania SCPI

Modele i podstawowe dane

Szczegółowe dane techniczne w zakładce Do pobrania.
