Widok modelu SDS1104X-U
Oscyloskopy Siglenta serii SDS1000X-U w technologii SPO (Super Phosphor Oscilloscopes) są dostępne z jednym pasmem 100MHz.
Mają maksymalną szybkość próbkowania 1 GS/S i maksymalną długość rekordu 14 Mpts. W celu ułatwienia obsługi, najczęściej
używane funkcje są wygodnie dostępne z panelu czołowego. Seria SDS100X-U wykorzystuje najnowszej generacji technologię SPO,
która zapewnia doskonałą wierność sygnału oraz osiągi. Przyrządy są wyposażone w innowacyjny cyfrowy układ wyzwalania o dużej
czułości oraz niskiej fluktuacji i szybkością przechwytywania 400 000 ramek/sekundę (tryb sekwencyjny).
Seria SDS1000X-U wykorzystuje funkcję stopniowania jaskrawości przebiegu z 256 poziomami lub zróżnicowaną temperaturą barwową,
cechy te nie są spotykane w innych modelach podobnej klasy.
Najnowsze oscyloskopy Siglenta oferują rozbudowaną obsługę trybów wyzwalania zawierającą wyzwalanie magistral szeregowych.
Dekodowanie magistrali szeregowych dla typów IIC, SPI, UART, CAN, LIN.
Modele X-U posiadają również historię rejestracji przebiegów i sekwencyjne wyzwalanie, które umożliwia rozbudowaną
rejestrację i analizę przebiegów.
Inną dodatkową potężną cechą jest nowa funkcja matematyczna FFT z 128k punktów, która daje bardzo wysoką
rozdzielczość częstotliwości SDS1000X-U, gdy obserwujemy spektrum sygnału. Nowa cyfrowa konstrukcja zawiera
również koprocesor matematyczny, który dostarcza szybko i dokładnie pomiary bez spowalniania akwizycji i reakcji na panelu czołowym.
Seria SDS1000X-U wspiera również przeszukiwanie i nawigację.
Możliwości i osiągi nowych przyrządów SDS1000X-U produkcji Siglenta nie mogą być porównywane z żadnymi innymi w tej klasie cenowej.
|
|
| 7" wyświetlacz TFT-LCD o rozdzielczości 800x480px |
Widok interfejsów tylnego panelu serii SDS1000X-U:
USB Host, USB Device (USB -TMC), LAN(VXI -11), Pass/Fail i Trigger Out |
Cechy szczególne
- Modele serii SDS1000X-U
- SDS1104X-U: 4 kanały 100MHz
-
Najnowszej generacji technologia SPO
- Szybkość przechwytywania przebiegu do 100 000 wtm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
- Wspiera 256-stopniowe stopniowanie jaskrawości lub temperatury barwowej przebiegu
- Długość rekordu bufora pamięci do 14 Mpts
- Cyfrowy system wyzwalania
- Inteligentny system wyzwalania: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
- Wyzwalanie i dekodowanie (standard) sygnalów magistral szeregowych,
wspiera protokoły: IIC, SPI, UART, RS232, CAN, LIN
- Wyzwalanie sygnałem wideo, wspiera HDTV
- 10 typów przycisków funkcyjnych, wspiera: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom i Print
- Tryb segmentowej akwizycji (sekwencyjny), dzieli maksymalną długość rekordu na
wiele segmentów (do 80 000), zgodnie ze stanem układu wyzwalania ustawionym
przez użytkownika, z bardzo małą martwą strefą czasu aby móc przechwycić
sporadycznie występujące przypadki.
-
Funkcja historii rejestracji przebiegu, maksymalna rejestrowana długość
przebiegu wynosi 80 000 ramek
-
Funkcja automatycznego pomiaru 38 parametrów jak również pomiary
statystyczne, zoom, funkcje matematyczne, etc.
- 128 kpts FFT
- Funkcje matematyczne (FFT, sumowanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie,
pierwiastek kwadratowy)
- Przycisk modePreset może być dostosowany do ustawień użytkownika lub "domyślnych" ustawień fabrycznych
- Tryb bezpiecznego kasowania
- Szybka funkcja sprzętowa Pass/Fail
- Poszukiwanie i nawigacja
- Duży 7" wyświetlacz TFT LCD z rozdzielczością 800x480px
- Wiele typów interfejsów: USB Host, USB Device (USB -TMC), LAN, Pass/Fail, Trigger Out
- Wspiera komendy zdalnego sterowania SCPI
- VXI 11+SCPI, Telnet (Port 5024) +SCPI i gniazdo (Port 5025) +SCPI programowane poprzez LAN
- Wspiera wielojęzykowy wyświetlacz i wbudowaną pomoc Online
|
|
Bufor pamięci
Długość rekordu do 14 Mpts.
Używając sprzętowej technologii Zoom i max długości rekordu do 14 Mpts,
użytkownicy mogą nadpróbkować, aby przechwycić próbki w dłuższym okresie
przy wyższej rozdzielczości i użyć funkcji Zoom, aby zobaczyć
więcej szczegółów w każdym sygnale.
|
| |
|
|
|
|
Szybkość przechwytywania przebiegów do 400 000 wfm/s
Z szybkością przechwytywania przebiegów do 400 000 wfm/s (tryb sekwencyjny),
oscyloskop może łatwo przechwytywać zdarzenia nietypowe
lub o małym prawdopodobieństwie wystąpienia.
|
| |
|
|
|
|
256-poziomowe stopniowanie jaskrawości
Technologia wyświetlania SPO zapewnia dużą szybkość odświeżania.
W rezultacie zróżnicowana intensywność przebiegu jest jaśniejsza dla przypadków,
które występują częściej i przygaszone, gdy przypadki występują z mniejszą
częstotliwością.
|
| |
|
|
|
|
Zróżnicowanie temperatury barwowej
Temperatura barwowa wyświetlana jest podobnie do funkcji stopniowania jaskrawości przebiegu,
ale występowanie przebiegu jest reprezentowane przez różne kolory (temperaturę barwową)
w zamian za zmianę intensywności jednego koloru. Czerwone kolory reprezentują
częstsze przypadki, podczas, gdy niebieski jest używany do oznaczania punktów
które występują najrzadziej.
|
| |
|
|
|
|
Funkcja dekodowania magistrali szeregowej (standard)
SDS1000X-U wyświetla dekodowanie poprzez listę zdarzeń.
Informacja o protokole magistrali może być szybko i intuicyjnie wyświetlana
w formie tabeli.
|
| |
|
|
|
|
Tryb historii przebiegów
Odtworzenie ostatnio wyzwalanych przypadków przy użyciu funkcji historia.
Segmentowana pamięć przechowuje przypadki wyzwolenia w formie wielu (do 80 000)
segmentów pamięci, każdy segment gromadzi wyzwolone przebiegi ze znacznikiem czasu
dla każdej ramki.
|
| |
|
|
|
|
Prawdziwy pomiar do 14M punktów
Przy dowolnej podstawie czasu, SDS1000X-U może mierzyć używając
wszystkich 14M punktów próbkowania. Zapewnia to dokładność pomiarów
natomiast koprocesor matematyczny skraca czas pomiaru i zwiększa
łatwość użycia.
|
| |
|
|
|
|
Pomiar bramkowany i powiększony
Poprzez pomiar bramkowany i powiększony, użytkownik może specyfikować arbitralny interwał
analizy danych i statystyki przebiegu. Pomaga to w uniknięciu błędów pomiaru, które mogą być
powodowane przez nieprawidłowe lub nieistotne dane, ogromnie poprawiając wiarygodność i
elastyczność pomiaru.
|
| |
|
|
|
|
128k punktów FFT
Nowy koprocesor matematyczny umożliwia analizę FFT przychodzących sygnałów używając do 128k
próbek na przebieg. Zapewnia to wysoką rozdzielczość częstotliwości z dużą szybkością
odświeżania. Funkcja FFT wspiera również różnorodne funkcje okna, w ten sposób może
dostosowywać się do różnorodnego spektrum potrzeb pomiarowych.
|
| |
|
|
|
|
Dużej szybkości sprzętowa funkcja PASS/FAIL
SDS1000X-U wykorzystuje sprzętową funkcję Pass/Fail, wykonując do 40 000 decyzji
Pass/Fail na każdą sekundę. Łatwo generuje definiowane przez użytkownika wzorce
testów dostarczające porównawczą maskę przebiegu czyniąc ją odpowiednią do
długo-terminowego monitoringu sygnału lub automatycznego testowania na linii
produkcyjnej.
|
| |
|
|
|
|
Definiowane przyciski funkcyjne
Bieżące parametry oscyloskopu mogą być zapisane pod domyślnym przyciskiem.
|
| |
|
|
|
|

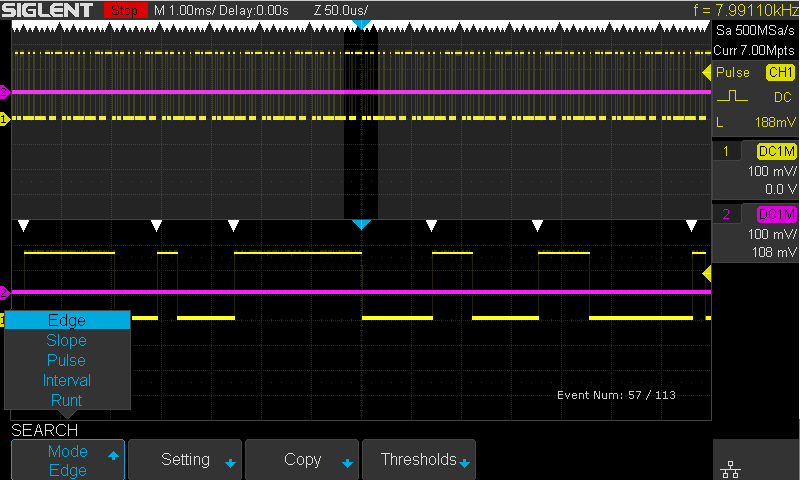

Szukanie i nawigowanie
SDS1000X-U może szukać przypadków specyfikowanych przez użytkownika w ramce.
Może również nawigować wg czasu (pozycja opóźnienia) i w historycznych ramkach.
|
| |
|
|
