Zaawansowany przyrząd do badań odbiorczych oraz wykrywania usterek w aktywnych systemach fotowoltaicznych
-
PVCHECKs-ONE zawiera innowacyjną funkcję OPT, zaprojektowaną do przeprowadzania testów izolacji również w łańcuchach systemów fotowoltaicznych, w których zainstalowane są optymalizatory mocy (MLPE) z RSD lub bez, bez konieczności odłączania tych urządzeń od modułów.
Ta nowa funkcja zwiększa wszechstronność przyrządu i zapewnia zgodność z wymogami bezpieczeństwa i wydajności
w nowoczesnych systemach fotowoltaicznych z integracją elektroniki mocy.
Funkcja ta jest zgodna z wymaganiami dotyczącymi urządzeń szybkiego wyłączania (RSD) zgodnie z normą NEC 690.12.
-
Pojedyncze i proste polecenie „GO” do automatycznego wykonywania wszystkich badań odbiorczych
-
Testowanie modułów mono- i bifacjalnych (w tym wysokosprawnych) do 1000 V / 30 A
-
Kompletne kontrole bezpieczeństwa elektrycznego instalacji pod napięciem:
- ciągłość
- polaryzacja
- Voc
- Isc
- rezystancja izolacji
-

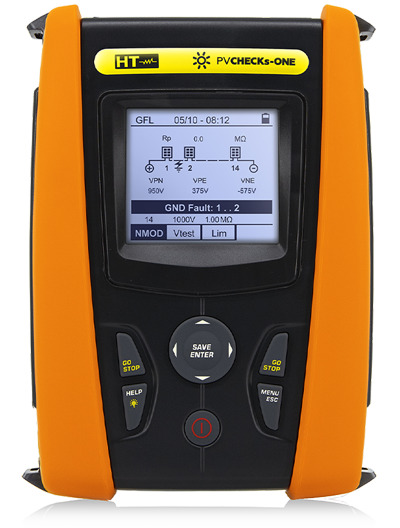

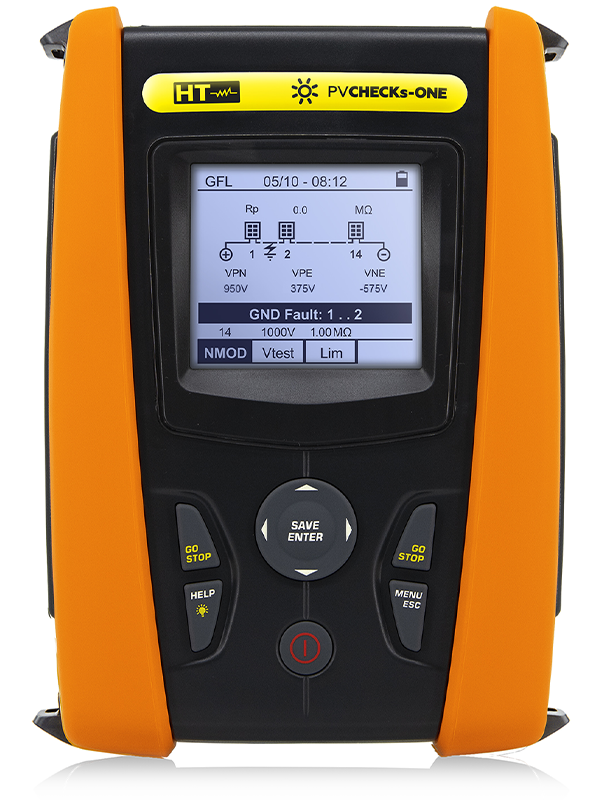

Lokalizator uszkodzeń (funkcja GFL), umożliwiający identyfikację modułów w stringu, w których występuje problem z izolacją
-
Tryb autostartu do sekwencyjnego testowania wszystkich stringów w skrzynce rozdzielczej
Wielofunkcyjny przyrząd PVCHECKs-ONE umożliwia szybkie i bezpieczne wykonywanie wszystkich testów bezpieczeństwa elektrycznego wymaganych dla strony prądu stałego (DC) systemu fotowoltaicznego, a także funkcjonalną weryfikację napięcia rozwarcia (Voc) i prądu zwarciowego (Isc) modułów i stringów, zgodnie z normą IEC/EN 62446.
W dziedzinie testów bezpieczeństwa elektrycznego PVCHECKs-ONE stanowi prawdziwą innowację: dzięki funkcji DUAL pomiary rezystancji izolacji można wykonywać na pojedynczym module, stringu lub całym układzie fotowoltaicznym bez konieczności stosowania zewnętrznego przełącznika zwierającego zaciski dodatnie i ujemne.
Przyrząd umożliwia również funkcjonalną weryfikację połączeń i stringów fotowoltaicznych zgodnie z normą IEC/EN 62446 poprzez pomiar Voc i Isc w warunkach pracy (OPC) i odniesienie wartości do STC poprzez pomiar natężenia promienienia słonecznego, w tym z wykorzystaniem opcjonalnych akcesoriów SOLAR03 i HT305.
Po zakończeniu każdego testu natychmiast wyświetlany jest wynik, zarówno w wartościach bezwzględnych, jak i w porównaniu z poprzednio testowanymi ciągami znaków, co pozwala na szybką ocenę stanu systemu.
