DT-9935

(automatyczny mostek RLC)

OpisDane techniczneZakupy

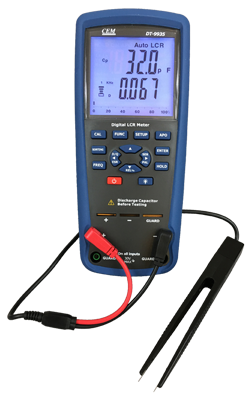

Widok miernika DT-9935

DT-9935 jest miernikiem LCR potrafiącym zmierzyć indukcyjność, pojemność, rezystancję łącznie z parametrami: stratnością dielektryczną (D), dobrocią (Q), kątem fazowym impedancji (θ), elementami rezystancji schematu zastępczego szeregowego/równoległego (ESR lub Rp).

Miernik działa w pełni automatycznie w celu pomiaru impedancji AC oraz rezystancji DC. Oznacza to, że użytkownik może mierzyć podzespoły L/C/R bezpośrednio w trybie AUTOLCR bez zmian dokonywanych przyciskiem funkcyjnym. Użytkownik może również wybrać docelową częstotliwość pomiarową spośród 100Hz/120Hz/1kHz/10kHz/100kHz w zależności od typu badanego elementu. Podzespoły mogą być mierzone automatycznie w trybie szeregowym lub równoległym zgodnie z impedancją badanego elementu.

Cechy szczególne

  • Podwójny wyświetlacz LCD
  • Funkcja automatycznego sprawdzenia i pomiaru
  • Możliwość wybory trybu szeregowego/równoległego
  • Pomiar Ls/Lp/Cs/Cp z parametrami D/Q/θ/ESR
  • Wspiera tryb DCR 200,00Ω ÷ 200,00MΩ
  • Dostępnych jest do wyboru pięć częstotliwości: 100Hz/120Hz/1kHz/10kHz/100kHz
  • Poziom sygnału testującego AC: typowo 0,6mV RMS
  • Zakresy pomiarowe (przy 1kHz):
    • 200,00μH ÷ 2000,0H
    • 2000,0pF ÷ 2,000mF
    • 20,000Ω ÷ 200,0MΩ
  • Wielopoziomowy detektor napięcia baterii
  • Funkcja podświetlenia oraz brzęczyk
  • Parametry wyświetlacza głównego
    • DCR: rezystancja DC
    • Ls: indukcyjność szeregowa
    • Lp: indukcyjność równoległa
    • Cs: pojemność szeregowa
    • Cp: pojemność równoległa
    • Rs: rezystancja szeregowa
    • Rp: rezystancja równoległa
  • Parametry wyświetlacza pomocniczego
    • θ: kąt fazowy
    • ESR: rezystancja zastępcza szeregowa
    • D: stratność dielektryczna
    • Q: dobroć
  • Funkcja DataHold
  • Pomiar relatywny REL
  • Tryb sortowania
  • Zasilanie: 6 szt. baterii 1,5V typu AA
  • Spełniane normy: EN: 61326, EN: 61010-1, EN: 61010-02-031
Mostek DT-9935 w akcji Widok standardowego zestawu
