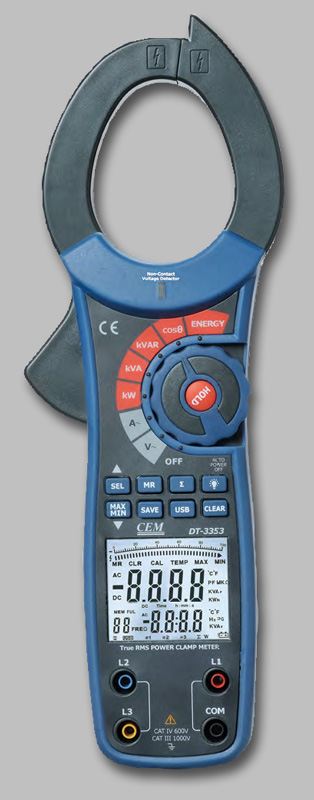

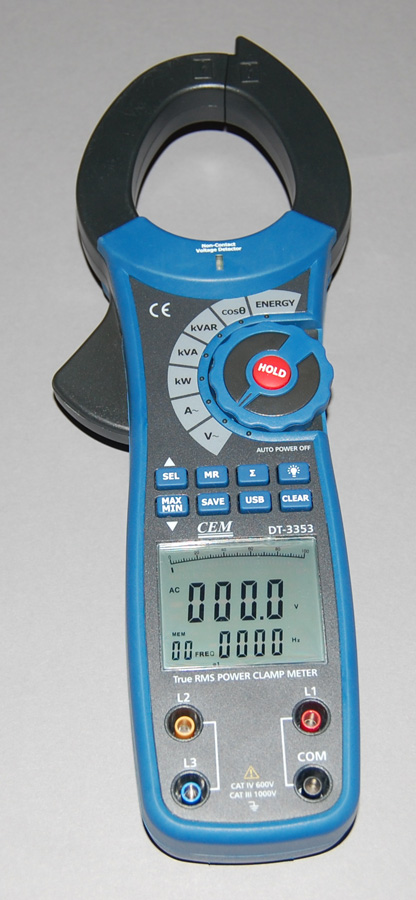

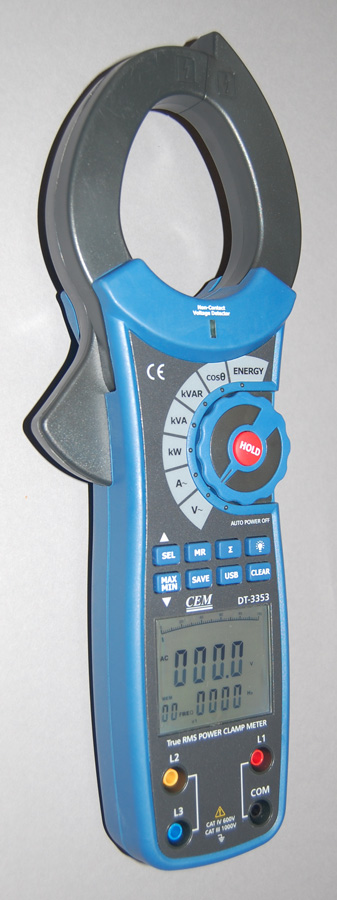

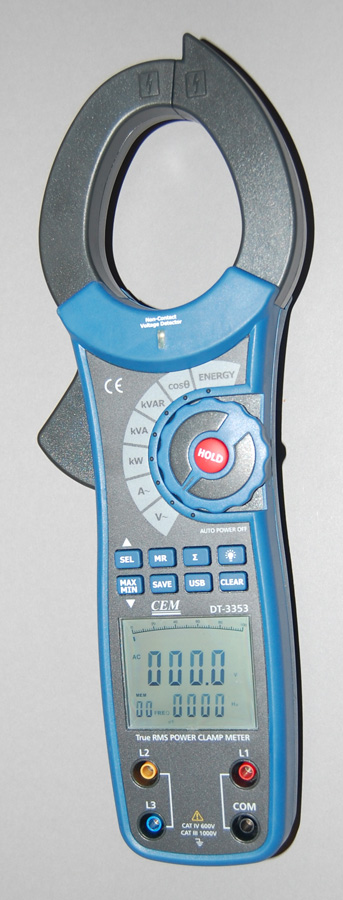

Przyrząd DT-3353 jest profesjonalnym miernikiem cęgowym 1000A AC True RMS, zapewniającym dokładny pomiar mocy czynnej, prądów AC oraz napięcia niezależnie od kształtu przebiegu. Przyrząd posiada duży wyświetlacz LCD z linijką analogową i z podświetleniem zapewniającym odczyty w warunkach słabego oświetlenia. Wszystkie wejścia są zabezpieczone zgodnie z wymaganiami normy EN61010-1 CAT III 600V/CAT IV 300V.
Cechy szczególne
- Funkcje pomiarowe
- Napięcie AC True RMS
- Prąd AC True RMS
- Moc czynna, bierna i pozorna do 750kW/kVAr/kVA
- Współczynnik mocy
- Kąt fazowy
- Częstotliwość
- Energia czynna
- Pomiar mocy dla układów jednofazowych oraz zrównoważonych trójfazowych
- Rozwarcie szczęk 55mm
- Wyświetlacz LCD podwójny 4 cyfry licznik 9999
- Podświetlenie wyświetlacza
- Linijka analogowa
- Funkcje Min/Max i Data Hold
- Pamięć pomiarów 99 szt.
- Interfejs USB
- Automatyczny wyłącznik zasilania
- Sygnalizacji rozładowania baterii
- Kategoria przepięciowa CAT III 600V/CAT IV 300V wg normy EN61010-1
- Na życzenie wykonujemy świadectwo wzorcowania
Oprogramowanie 3-Phase Power Clamp Meter

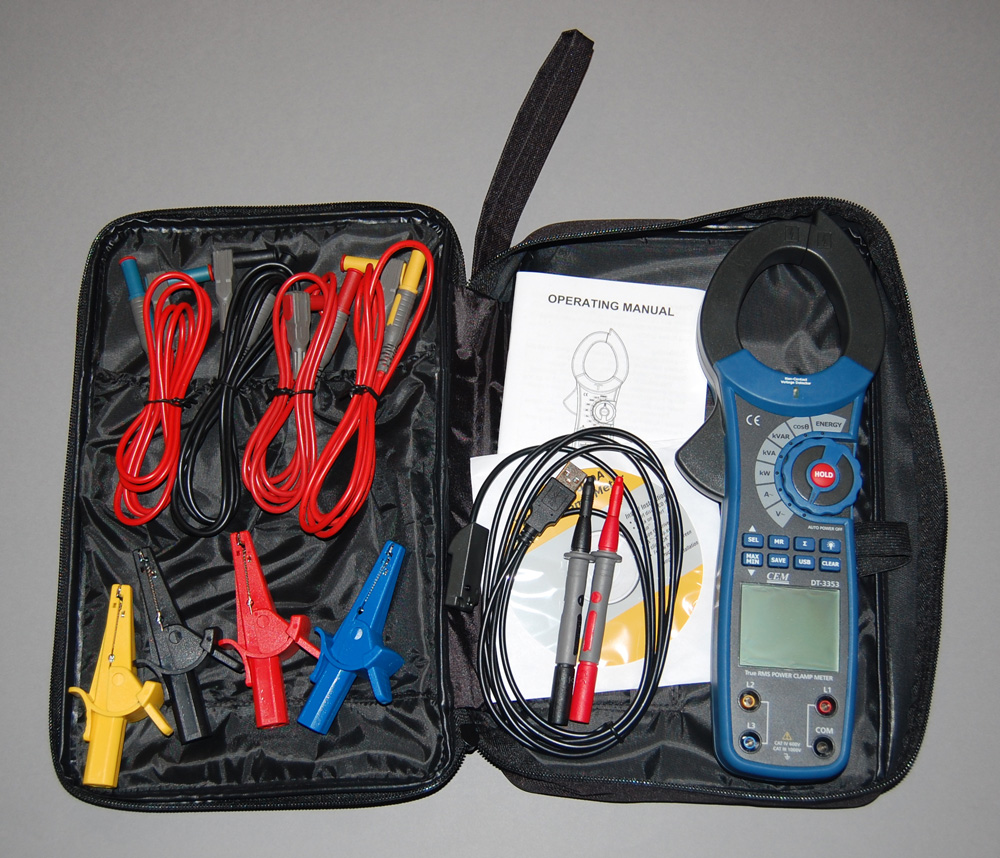

Na wyposażeniu DT-3353 znajdują się sprzęg USB z izolacją optyczną pozwalający na podłączenie miernika do PC
oraz oprogramowanie 3-Phase Power Clamp Meter.
Dołączone oprogramowanie pozwala na transmisję aktualnie mierzonej wielkości do komputera w celu jej rejestracji. Program posiada trzy okna,
w jednym widoczny jest aktualny zrzut z wyświetlacza miernika, drugie okno pokazuje sukcesywnie zapisywane dane w formie tabelki
oraz trzecie okno prezentujące wykres zapisanych wyników w funkcji czasu. Interwał przesyłania bieżącego wyniku można ustawić z zakresie
od 1 sekundy do 86400 sekund (co 24 godziny).
W programie rejestrowana jest tylko jedna, aktualnie mierzona wielkość w zależności od wybranej funkcji pomiarowej.
Można rejestrować jedną z wielkości: napięcie AC, Prąd AC, kW, kVA, kVAR, cosφ lub kVAh.
Zarejestrowane dane można zapisać w pliku w formacie arkusza XLS oraz można zaimportować wcześniej zapisany plik XLS. Zapisane wyniki
można też wydrukować w formie tabeli lub w formie wykresu.
 |

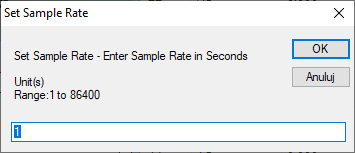

Okno ustawiania interwału rejestracji wyników przez program
(od 1 sekundy do 86400 sekund) |
| |
|
|

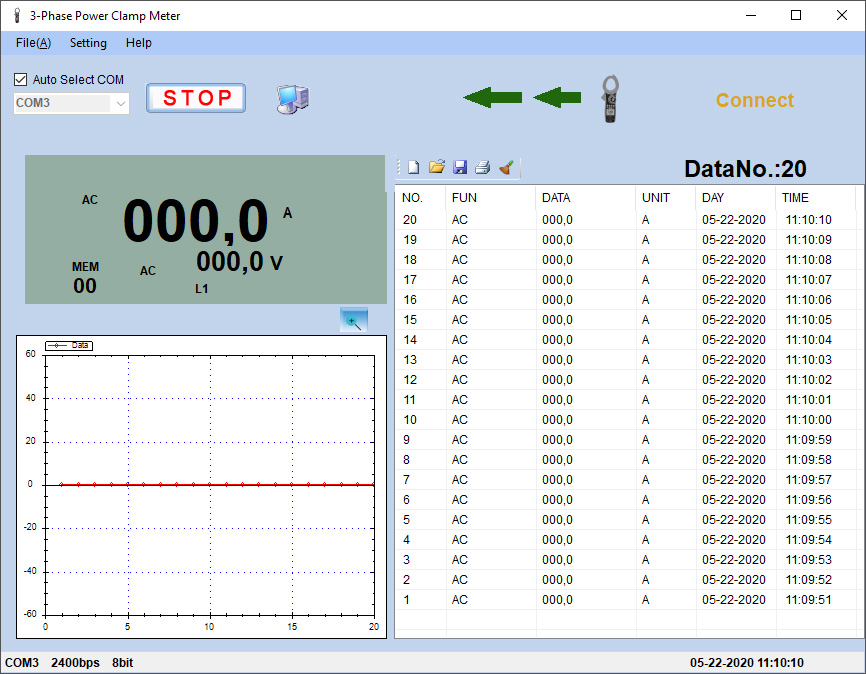

Przykład rejestracji prądu AC |
| |
|
|

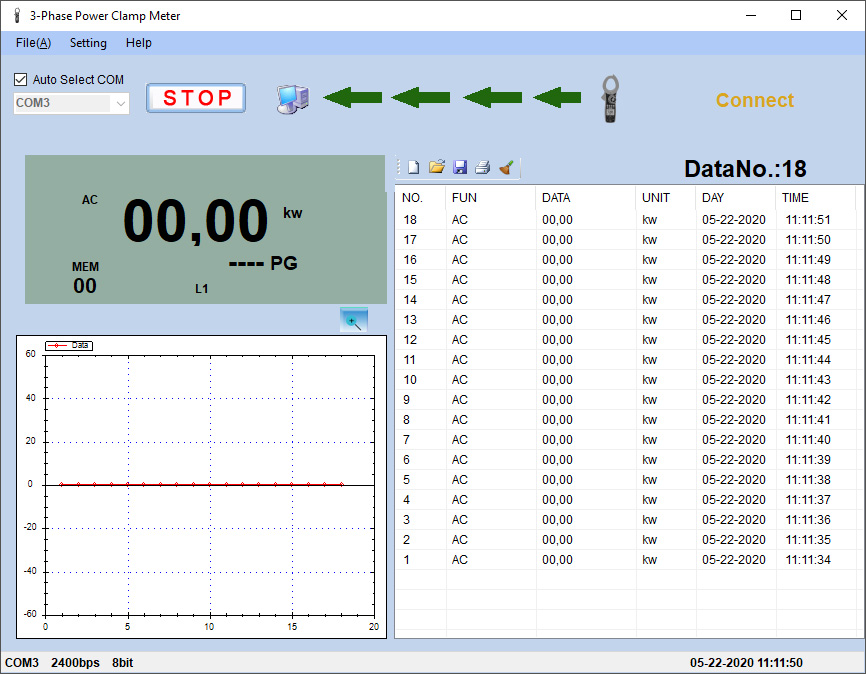

Przykład rejestracji mocy czynnej |
| |
|
|

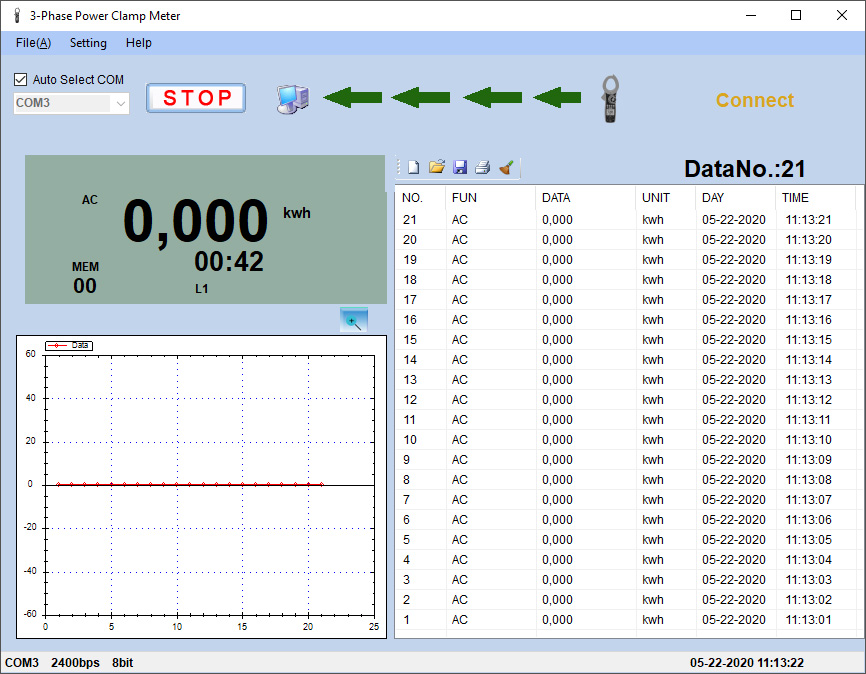

Przykład rejestracji energii czynnej |
 |
 |

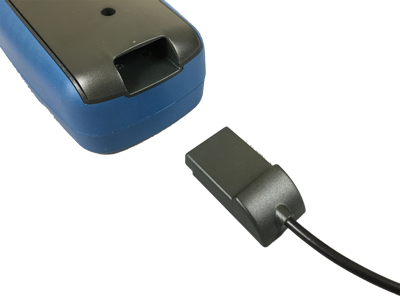

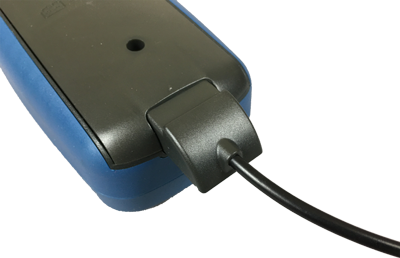

| Sprzęg USB z izolacją optyczną służący do podłączenia DT-3353 do PC |
