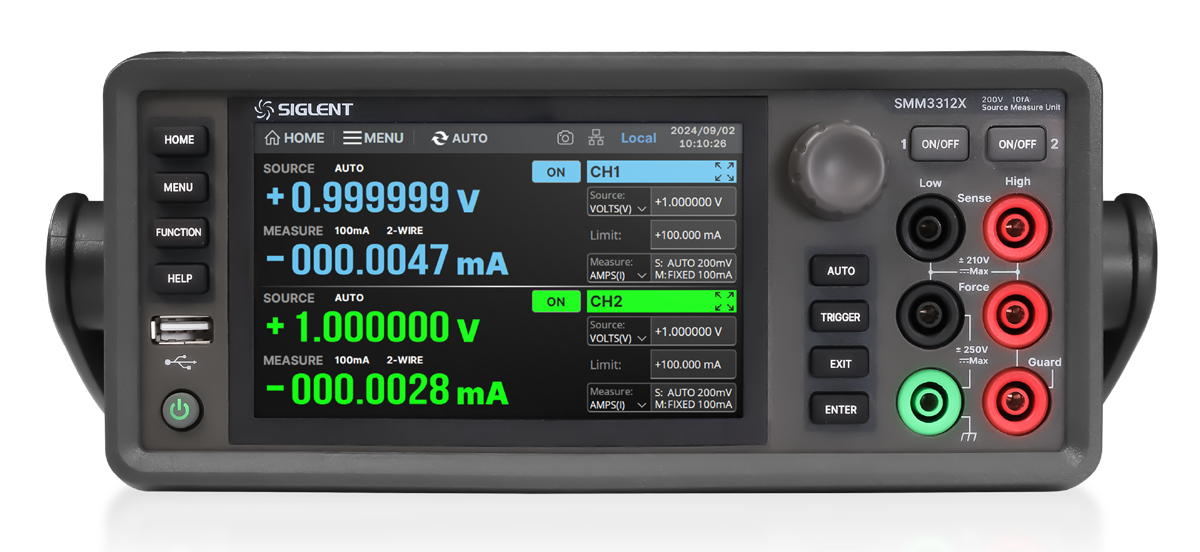

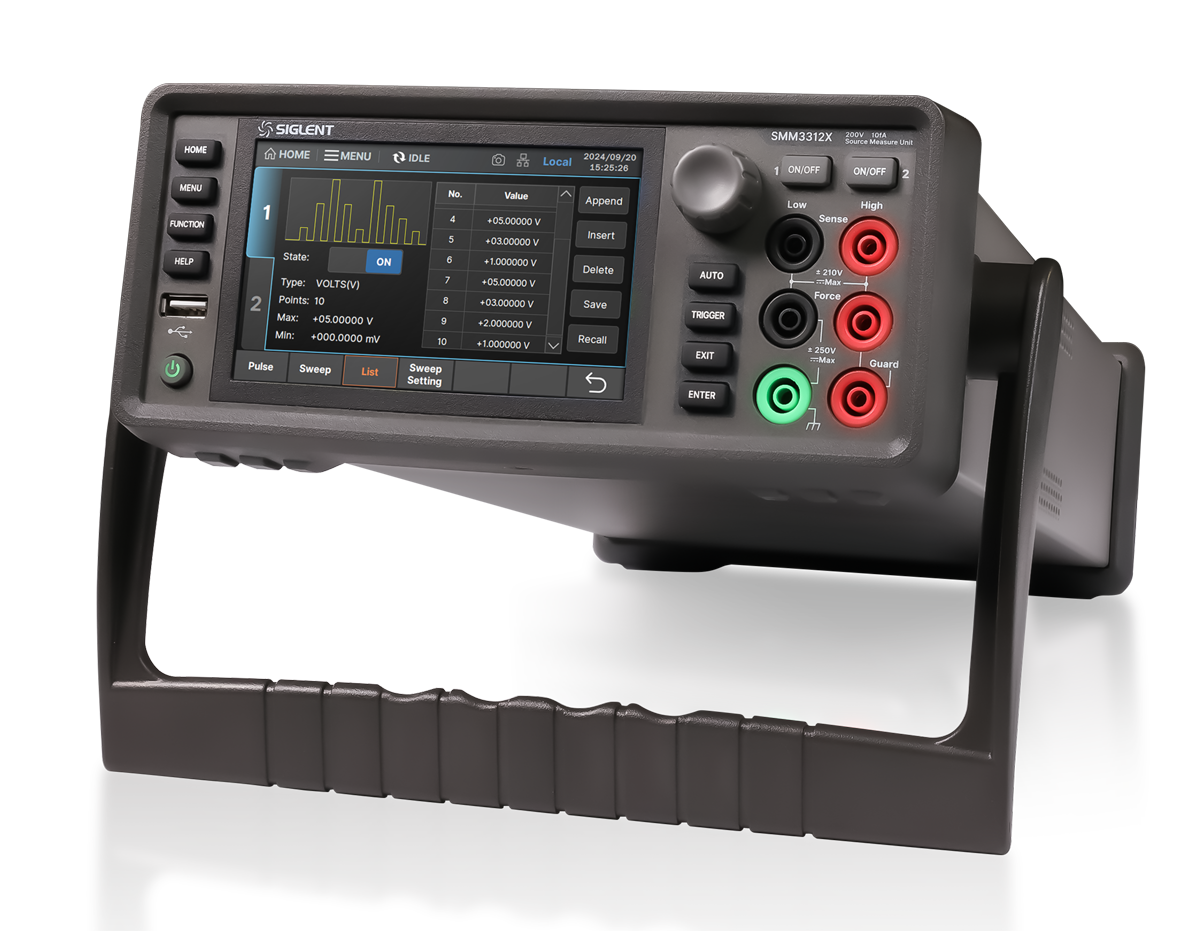

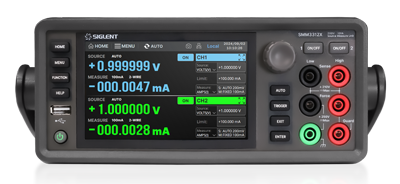

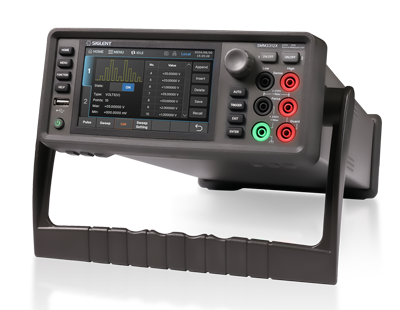

Seria SMM3000X to precyzyjny przyrząd pomiarowo-źródłowy (SMU), który umożliwia jednoczesne generowanie sygnału
wyjściowego i pomiar napięcia i prądu.
Łączy on funkcje źródła prądu, źródła napięcia, woltomierza i amperomierza, umożliwiając łatwe przełączanie między nimi.
Graficzny interfejs użytkownika (GUI) oraz zaawansowana technologia pojemnościowego ekranu dotykowego zapewniają
intuicyjną obsługę.
SMM3000X to SMU dla każdego: wszechstronny przyrząd, szczególnie dobrze nadający się do charakteryzowania nowoczesnych
półprzewodników, urządzeń i materiałów w skali nano, półprzewodników organicznych, obwodach drukowanych
oraz innych urządzeń o małej geometrii i niskim poborze mocy.
Jest szeroko stosowany w takich dziedzinach jak badania i edukacja, rozwój przemysłu, testowanie i produkcja.
Funkcjonalność przyrządu
- Zintegrowane 4-kwadrantowe funkcje źródłowe i pomiarowe
- Zakres pomiaru: ±210 V, ±3 A (DC), ±10,5 A (impulsowy)
- Rozdzielczość źródła i pomiaru do 10 fA i 100 nV
- Impuls, Przemiatanie, Przemiatanie listowe, Filtr wyjściowy,
Pomiar rezystancji, Wyrażenie matematyczne, Test graniczny, Bufor śladu, Zabezpieczenie, System wyzwalania itp.
- Wszechstronne tryby wyzwalania
- 12 zewnętrznych portów wyzwalania, 6 wejść, 6 wyjść
- Obsługa serwera WWW
Zastosowania
- Testowanie półprzewodników, elementów dyskretnych i pasywnych, diody, diody laserowe, diody, LED Fotodetektory,
tranzystory polowe (FET), tranzystory bipolarne (BJT), układy scalone (IC, RFIC, MMIC), rezystory,
warystory, termistory, przełączniki
- Testowanie precyzyjnej elektroniki i urządzeń zielonej energii
- Ogniwa fotowoltaiczne tranzystory mocy, urządzenia mocy, baterie, motoryzacja, instrumenty medyczne,
źródła zasilania
- Badania i edukacja
- Badania nowych materiałów charakterystyka nanourządzeń (np. CNT), gigantyczny opór magnetyczny (GMR),
urządzenia organiczne, dowolne precyzyjne źródło napięcia/prądu oraz pomiar
Cechy kluczowe
- Pięciocalowy, pojemnościowy ekran dotykowy o wysokiej rozdzielczości
- Rozdzielczość źródła i pomiaru do 10 fA i 100 nV
- Maksymalna liczba wyświetlanych cyfr: 6,5 (licznik 21 000 000)
- Maksymalna częstotliwość próbkowania wynosi 100 kS/s, interwał próbkowania wynosi 0,0005 PLC,
a maksymalne ustawienie to 100 PLC.
- Minimalny interwał wyzwalania 10 μs.
- Do 100 tys. punktów pamięci wewnętrznej, obsługa znaczników czasu.
- Precyzyjny zasilacz czterokwadrantowy z wyjściem jedno-/dwukanałowym i pomiarem
- Możliwość generowania napięcia (±210 V) i prądu (±3 A DC i ±10,5 A impulsowo)
- Pięć podstawowych funkcji: generowanie napięcia/prądu, pomiar napięcia/prądu/rezystancji
- Minimalna programowalna szerokość impulsu wynosi 50 μs. Z możliwością generowania dowolnych przebiegów i skanowania listy (minimalny interwał 10 μs)
- Obsługuje tryby pomiaru dwu- i czteroprzewodowego
- Obsługuje polecenia zdalnego sterowania SCPI
- Konfigurowalny filtr wyjściowy

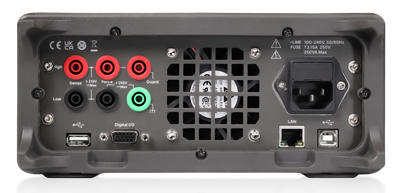

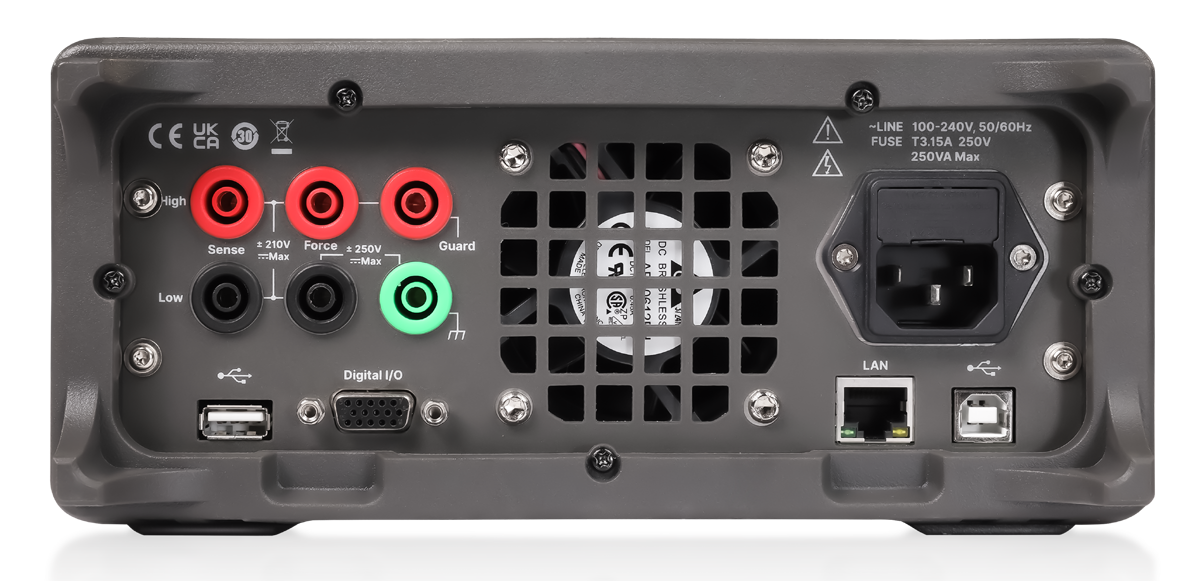

- Interfejsy konfiguracyjne: Urządzenie USB (opcjonalny adapter USB-GPIB), Host USB, LAN
|
|
