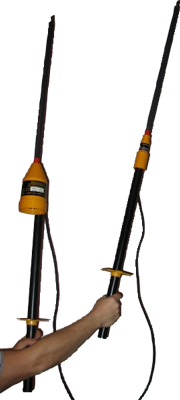

Widok zestawu LLI
Wstęp
Seria LLI wskaźników obecności wysokiego napięcia DC na linii są elektronicznymi przyrządami,
które są specjalnie dedykowane do badania systemów DC - ze szczególnym ukierunkowaniem na metro oraz tramwaje.
Chociaż zazwyczaj są stosowane do trakcji napowietrznych to mogą być również używane do instalacji z "trzecią szyną".
Potwierdzają, że system jest pozbawiony energii i dlatego może być bezpiecznie uziemiony - co jest niezwykle
ważne dla bezpieczeństwa obsługi oraz systemów zasilania.
Dostępne są trzy wersje dla pokrycia najbardziej powszechnych systemów napięć 750V, 1500V oraz 3000V DC.
W skład zestawu LLI wchodzą następujące elementy:
- wskaźnik linii pod napięciem z przewodem uziemiającym zakończonym chwytakiem
- adapter do tyczki z zaczepem Bowthorpe wbudowany w obudowę wskaźnika
- uniwersalny adapter do tyczek z zaczepem Star-Wheel
- końcówka elektrody hak 40mm
- końcówka elektrody prosta 40mm
- końcówka elektrody Y
- polimerowy zestaw czyszczący
- torba transportowa
Działanie i możliwości
Wskaźniki napięcia DC serii LLI zapewniają alarm wizualny (czerwona pulsująca LED o dużej intensywności) oraz
dźwiękowy (70dB) w przypadku wykrycia obecności napięcia na badanym przewodniku. Każda wersja ma ustawiony próg
na wartość około 33% napięcia systemu, powyżej tego progu linia jest uznawana za będącą pod napięciem.
Przyrząd jest najpierw uzbrajany przyciskiem testu, który powoduje aktywację alarmów i po zwolnieniu przycisku
światło czerwonej LED jest zastąpione światłem zielonej LED oraz przerwaniem alarmu dźwiękowego.
Światło zielonej LED pozostaje aktywne przez około 5 minut i podczas tego czasu wskaźnik może być przyłożony do
badanej linii i, jeżeli zostanie przekroczony próg, wtedy alarmy zostaną ponownie aktywowane. Naciśniecie
przycisku powoduje również sprawdzenie baterii.
Dostępny jest również adapter "star wheel" do podłączenia innych tyczek oraz są dostępne alternatywne chwytaki,
aby pasowały to różnorodnych systemów uziemienia.
|
|

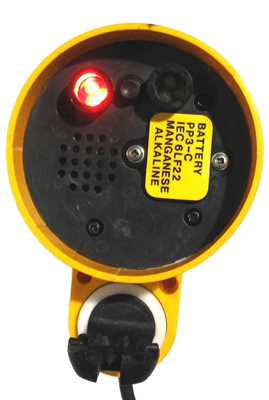

| Wskaźnik po wykryciu napięcia |
Specjalna wersja LLI |
