Seria SHS800X
modele: SHS810X, SHS820X

Widok obu serii SHS800X i SHS1000X

Seria SHS800X to ręczne, cyfrowe oscyloskopy Siglenta, posiadają 2 analogowe wejścia kanałów i są dostępne z pasmami 200MHz i 100MHz. Pojedynczy przetwornik ADC z maksymalną szybkością próbkowania 1 GSa/s i pojedynczym modułem pamięci o wielkości bufora 12 Mpts. Gdy są aktywne dwa kanały, wtedy każdy kanał ma szybkość próbkowania 500 MSa/s oraz standardowy bufor pamięci o długości 6 Mpts. Gdy aktywny jest pojedynczy kanał, wtedy maksymalna szybkość próbkowania wynosi 1 GSa/s i maksymalna długość bufora pamięci wynosi 12 Mpts.

Dla ułatwienia obsługi, najczęściej używane funkcje są dostępne poprzez intuicyjną konstrukcję panelu czołowego.

Seria SHS800X ma dwa kanały oscyloskopu bez separacji galwanicznej oraz jeden kanał izolowanego multimetru. Maksymalne napięcie wejściowe dla wejść analogowych oscyloskopu wynosi CAT II 300 Vrms między sygnałem BNC i masą ochroną oraz 30V Vrms między BNC GND i masą ochronną. Maksymalne napięcie wejściowe dla multimetru wynosi CAT III 300 Vrms, CAT II 600 Vrms.

Seria SHS wykorzystuje nową generację technologii SPO (Super-Phosphor Oscilloscope), która zapewnia doskonałą wierność sygnału oraz osiągi. Posiada zakres wejścia odchylania pionowego od 2 mV/div do 100 V/div z maksymalnym przesunięciem do 400V. Innowacyjny system cyfrowego wyzwalania dostarcza wysoką czułość i niskie fluktuację, szybkość przechwytywania przebiegu do 400 000 ramek/sek. SHS posiada również funkcję stopniowania intensywności wyświetlania o 256-poziomach i tryb wyświetlania temperatury koloru dla zwiększenia czytelności i szybkiego identyfikowania uszkodzenia.

SHS posiadają wiele potężnych trybów wyzwalania łącznie w obsługą magistral szeregowych, jak również posiadają w standardzie dekodowanie magistral typu IIC, SPI, UART, CAN, LIN. Modele SHS mają również funkcję Historii rejestracji i wyzwalanie sekwencyjne, które umożliwia przedłużoną rejestrację przebiegów oraz ich analizę.

Innym potężnym dodatkiem jest funkcja matematyczna FFT z 1 milionem punktów, która daje SHS rozdzielczość dla bardzo wysokich częstotliwości, gdy obserwowane jest widmo sygnału. Nowa cyfrowa konstrukcja zawiera sprzętowy koprocesor, który dostarcza wyniki szybko i dokładnie bez spowalniania akwizycji.

Seria SHS posiada wbudowaną funkcję rejestracji zmierzonych wartości. Rejestrator próbek może osiągać maksymalną szybkość próbkowania 25 kSa/s i może rejestrować przez okres do 22 godzin przy tej szybkości próbkowania. Rejestrator zmierzonych wartości może jednocześnie rejestrować 4 zestawy mierzonych wartości z interwałem rejestracji od 0,1s, co daje do 25 godzin ciągłej rejestracji.

Seria SHS zawiera cyfrowy multimetr z licznikiem 6000, odizolowanym od oscyloskopu, który może mierzyć napięcia DC/AC, prądy DC/AC, rezystancje, pojemności, diody i ciągłości.

Akumulator litowy 6900 mAh zapewnia do 5,5 godziny (4 godziny SHS1000X) pracy bez ładowania.

Przenośne oscyloskopy posiadają szczelność obudowy IP51 i były badane zgodnie z wymaganiami IEC60529, aby zagwarantować odporność, jaka jest potrzebna, aby przetrwać surowe warunki środowiskowe.

Pokryta gumą obudowa oraz duże przyciski ułatwiają użytkowanie z trudnych warunkach środowiskowych.

Seria SHS800X z bocznikiem prądowym	Seria SHS800X jako multimetr

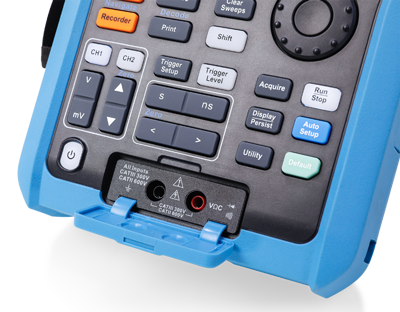

Seria SHS800X od frontu	Seria SHS800X wejścia multimetru

Cechy szczególne

• Dostępne modele:
  • SHS810X - pasmo 2x100MHz
  • SHS820X - pasmo 2x200MHz
• Szybkość próbkowania: 1 GSa/s (kanał pojedynczy), 500 MS/s (dwa kanały)
• Technologia SPO Siglenta:
  • Szybkość przechwytywania przebiegów do 100 000 wfm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
  • Wspiera 256-poziomowe stopniowanie intensywności oraz tryb temperatury barwowej
  • Bufor pamięci do 12 Mpts
  • Cyfrowy system wyzwalania
• Cyfrowy, inteligentny system wyzwalania: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• W standardzie wyzwalanie i dekodowanie magistral szeregowych dla protokołów: IIC, SPI, UART, CAN i LIN
• Wyzwalanie wideo/HDTV
• Niski poziom szumu ze skalą napięcia od 1 mV/div do 100 V/div
• 3 jedno-przyciskowe klawisze skrótu dla Oscyloskopu, Multimetru i funkcji Rejestracji
• 8 jedno-przyciskowych klawiszy skrótu dla Run/Stop, Auto Setup, Default, Measure, Cursors, Display/Persist, Clear Sweep and Print. Więcej funkcji skrótów dostępnych jest w połączeniu z przyciskiem Shift.
• Tryb segmentowanej akwizycji (sekwencyjny), dzieli maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie ze stanem systemu wyzwalania ustawionym przez użytkownika, z bardzo małą martwą strefą w celu przechwycenia eliminowanego przypadku
• Funkcja historii rejestracji (maksymalna długość rejestrowanego przebiegu wynosi 80 000 ramek)
• Funkcja automatycznego pomiaru dla 38 parametrów, jak również pomiary statystyczne, zoom, gating, math, history, 1 Mpts FFT
• Funkcje matematyczne i pomiarowe wykorzystują wszystkie punkty próbkowanych danych (do 12 Mpts)
• Funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
• Przyciski funkcyjne mogą być definiowane przez użytkownika lub fabrycznie "domyślne"
• Wyświetlacz wspiera wiele języków oraz ma pomoc online
• Tryb zabezpieczenia kasowania
• Funkcje poszukiwania i nawigowania zawierają tryby nagrywania i rejestracji
• Multimetr cyfrowy z licznikiem 6000, wspiera DCV, ACV, DCI, ACI, rezystancję, diodę, pojemność, test ciągłości
• Multimetr z pomiarem True RMS Napięcia/Prądu AC
• 5,6- calowy wyświetlacz TFT-LCD z rozdzielczością 640x480 pikseli
• Typy interfejsów: Izolowany USB Host, USB Device (MicroUSB - TMC)
• Wspiera komendy języka sterowania SCPI
• UL2054 certyfikowany akumulator litowy, pojemność 6900 mAh, zewnętrzna ładowarka
• Szczelność obudowy: IP51
• Zgodność z normami: UL61010-1, UL61010-2-030, UL61010-2-033

Gniazdo zasilania	Wejścia BNC oscyloskopu	Gniazda USB

Modele i ich podstawowe parametry
