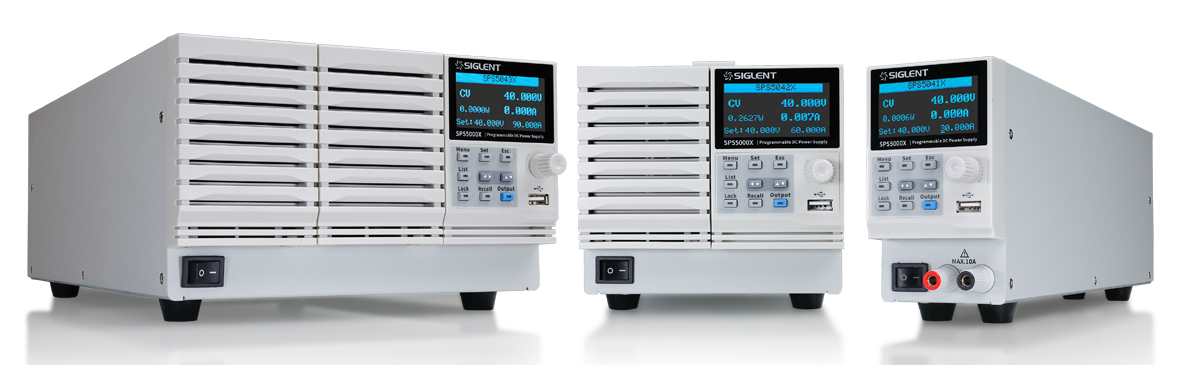

Widok serii SPS5000X
Seria SPS5000X to programowane, impulsowe zasilacze DC dużej mocy, które dostarczają szeroki zakres mocy wyjściowych
przy użyciu jednego lub wielu kanałów wyjściowych. Seria zasilaczy mocy składa się z szesnastu modeli z napięciami
do 160VDC i mocy do 1080W. Zasilacze SPS5000X mogą być łączone szeregowo dla 2 kanałów lub równolegle dla 3 kanałów,
spełniając wymagania 0 ÷ 320V i 0 ÷ 270A z maksymalną łączną mocą 3240W.
Seria SPS5000X posiada wysokiej jasności 2,4 calowe wyświetlacze OLED, przyjazny dla człowieka interfejs, który umożliwia
łatwe sterowanie i monitorowanie działania.
SPS5000X zapewnia ustawienia o wysokiej rozdzielczości dla napięcia i prądu, regulowaną szybkość zmian, programowaną
listę sekwencji z panelu czołowego lub poprzez interfejs LAN/USB, sterowanie analogowe i zabezpieczenia nadnapięciowe,
nadprądowe, mocy oraz temperaturowe. Możliwości te czynią z serii SPS5000X idealny wybór dla różnorodnych wymagań rynku,
włączając edukację, energetykę, laboratoria, przemysł oświetleniowy oraz elektronikę pojazdów.
Główne cechy
- Zakresy napięć wyjściowych: 40V, 50V, 80V, 160V
- Zakresy mocy wyjściowej: 180 W, 360W, 720W, 1080W
- Szeroki zakres napięć i prądów wyjściowych, wysoka sprawność zasilaczy
- Wybór trybu priorytetu CV, CC, lepsze zabezpieczenie badanego sprzętu
- Czas stanu przejściowego po zmianie obciążenia (zmiana obciążenia od 50÷100%) <1ms
- Regulowana szybkość zmiany napięcia i prądu wyjściowego
- Rozdzielczość ustawiania i odczytu: 1mV, 1mA
- Dostępny dla użytkownika wewnętrzny obwód rozładowania wyjścia w celu przyspieszenia spadku napięcia wyjściowego
- Lista funkcji do 50 kroków, może być tworzona z panelu czołowego lub przez import pliku listy sekwencji z pamięci USB
- Zewnętrzne analogowe sterowanie napięciem i rezystorem napięcia i prądu wyjściowego
- Zewnętrzne wyjście monitorowania napięcia i prądu
- Zabezpieczenia OVP, OCP, LPP, OTP
- Wyświetlacz 2,4 cala OLED o wysokiej jasności z kątem widzenia 170°
- Standardy interfejsów: USB, LAN, sterowanie analogowe
- Opcjonalny interfejs USB-GPIB moduł
- Wymiar montowania w szafie 1/2, 1/3, 1/6
- Wbudowany serwer WEB oferuje zdalne sterowanie poprzez przeglądarkę web bez potrzeby stosowania drajwerów
lub dedykowanego oprogramowania
Cechy konstrukcyjne
Stała moc wyjściowa
W trybie stałej mocy wyjściowej, zakres napięcia i prądu jest przełączany automatycznie w celu maksymalizacji
napięcia i prądu wyjściowego bez utraty mocy wyjściowej. Tryb ten umożliwia zasilaczowi dostarczanie wyższego napięcia
przy niższym prądzie i wyższego prądu wyjściowego przy niskim napięciu. W porównaniu do tradycyjnych prostokątnych
zakresów wyjściowych większości zasilaczy, seria zasilaczy SPS5000X zapewnia większy zakres napięć i prądów wyjściowych,
co ogromnie zwiększa wykorzystanie zasilacza.
|
|
| Obszar pracy wyjściowej 80V/15A i 40V/30A |
Obszar pracy wyjściowej 160V/7,5A |
Regulacja szybkości narastania/opadania napięcia i prądu wyjściowego
Seria SPS5000X wspiera ustawienia użytkownika szybkości narastania/opadania napięcia/prądu w celu weryfikacji
działania badanych obiektów przy zmianach napięcia/prądu. Cecha ta skutecznie zapobiega uszkodzeniom powodowanym
przez prąd rozruchu w zastosowaniach takich, jak badanie prądów pojemnościowych absorbowanych przez urządzenia.
Regulacja szybkości narastania/opadania napięcia/prądu.
Tryb priorytetu CV/CC
Gdy zasilacz SPS5000X jest ustawiony w trybie priorytetu CC (stałego prądu), w momencie załączania wyjścia zasilacza,
jest możliwa praca z priorytetem CC, aby skutecznie ograniczyć impuls prądy rozruchowego i przepięcie, gdy
zasilacz jest załączany.
W trybie priorytetu CV (stałego napięcia), napięcie wyjściowe szybko osiąga ustawioną wartość napięcia. W niektórych
zastosowaniach, takich, jak badanie LED, gdy wyjście zasilacza jest załączane, uderzenie prądu i przepięcie pojawia się,
gdy napięcie osiągnie napięcie przewodzenia LED.
|
|
| Tryb priorytetu CV |

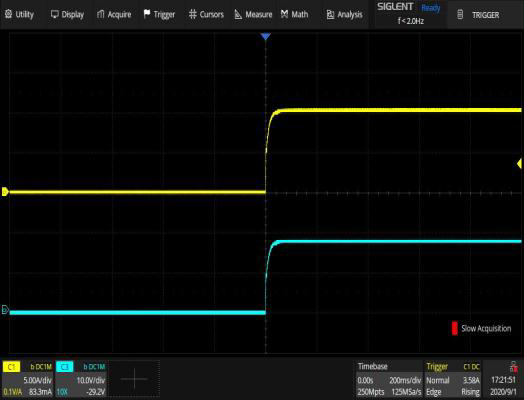

Tryb priorytetu CC |
Regulowana rezystancja wyjściowa
Zasilacze serii SPS5000X wspierają oprogramowanie - definiowanie ustawienia dla rezystancji wyjściowej.
Może to być wykorzystane, jako rezystancja szeregowa przy dodatnim biegunie wyjściowym. W ten sposób,
zasilacz staje się ekwiwalentem zasilacza zawierającego rezystancję wewnętrzną, takim jak akumulator kwasowy lub
akumulator litowy.
Ustawienie wewnętrznej rezystancji
Wbudowany układ rozładowania
Zasilacz serii SPS5000X jest wyposażony w układ rozładowania równoległy do zacisków wyjściowych, który może być
ekwiwalentem rezystancji równoległej. Gdy zasilanie jest wyłączone i obciążenie jest odłączone, wtedy obwód
rozładowania rozładowuje energię w kondensatorze filtra wyjściowego. Bez obwodu rozładowania, wyjściowa pojemność
pozostaje naładowana, co może stanowić obecność niebezpiecznego napięcia na zaciskach wyjściowych przez pewien okres czasu.
Obwód rozładowania może być również używany do regulacji tempa spadku napięcia. Funkcja ta jest aktywowana przez
użytkownika w menu.
Obwód rozładowania
Intuicyjna funkcja listy operacji
Poprzez edycję ustawienia dla pojedynczego kroku: wartości, czasu trwania i szybkości narastania/opadania,
funkcja listy może generować wielokrotnie złożone sekwencje w celu spełnienia złożonych wymagań testu.
Użytkownik może edytować sekwencję 50 kroków lub zaimportować plik z listą sekwencji poprzez USB dla
uruchomienia badania składającego się z wielu kroków. Minimalna precyzja czasu opóźnienia wynosi 1ms.
Minimalny czas trwania to 1 sekunda.

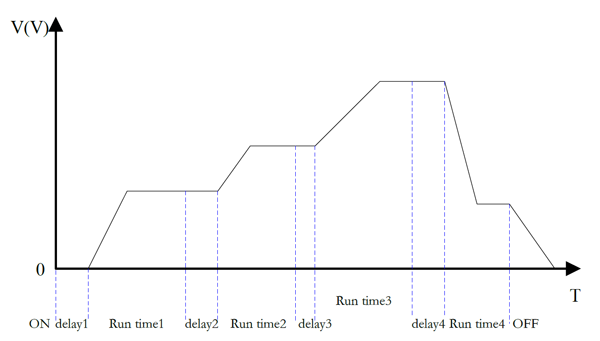

Tryb listy
Zewnętrzne sterowanie analogowe
Cztery tryby działania mogą być implementowane przy użyciu analogowego portu umieszczonego na tylnej ścianie modułu;
kontrolowanie napięcia napięciem, kontrolowanie prądu napięciem, kontrolowanie napięcia rezystancją i
kontrolowanie prądu rezystancją. W trybie kontrolowania zewnętrznym napięciem, gdy zaciski są podłączone do
regulowanego napięcia 0-10V, może być ono użyte do regulacji napięcia wyjściowego od 0 do pełnego zakresu
(10V odpowiada wartości napięcia lub prądu dla pełnego zakresu zasilacza).
Zewnętrzne napięciowe programowanie napięcia wyjściowego
Zewnętrzne rezystancyjne programowanie napięcia wyjściowego
Wyjście do monitorowania napięcia, prądu
Zacisk wyjściowy do monitorowania napięcia i prądu jest sygnałem analogowym 0-10V, której wartość reprezentuje
wyjściowy prąd lub napięcie zasilacza od 0 do pełnego zakresu. Użytkownik może podłączyć jeden z multimetrów
Siglenta lub oscyloskop, aby obserwować zmiany wyjściowego napięcia lub prądu.
Zewnętrzne monitorowanie DMM napięcia wyjściowego
Funkcje pracy szeregowej i równoległej
Jednokanałowe moduły serii SPS5000X mogą być łączone w szereg (maksymalnie 2 moduły) lub równolegle (maksymalnie 3 moduły),
w celu zwiększenia całkowitego napięcia wyjściowego, prądu i mocy. Seria SPS5000X oferuje koncepcję wysoce elastycznej
konfiguracji, aby zapewnić wysoką moc, która spełni potrzeby wielu zastosowań.
(Standardowo, wyjścia zasilaczy są odseparowane, więc zaciski ujemne nie są podłączone do uziemienia obudowy. Zaciski
ujemne mogą być podłączane do uziemienia obudowy)
|
|
| Połączenie szeregowe |

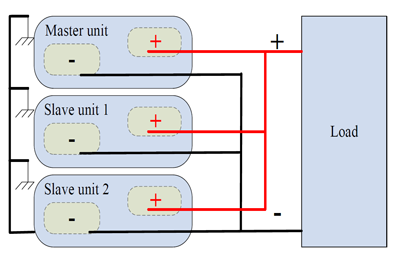

Połączenie równoległe |
Dwukanałowe moduły serii SPS5000X wspierają tryb pracy dwukanałowej szeregowej i równoległej w celu zwiększenia
napięcia i prądu wyjściowego
|
|
| Połączeniu szeregowe modułów 2-kanałowych |
Połączenie równoległe modułów 2-kanałowych |
Trzykanałowe modele SPS5000X wspierają kombinację połączenia szeregowego i równoległego kanałów CH1, CH2 oraz
połączenia równoległego kanałów CH1, CH2, CH3 dla zwiększenia napięcia i prądu wyjściowego.

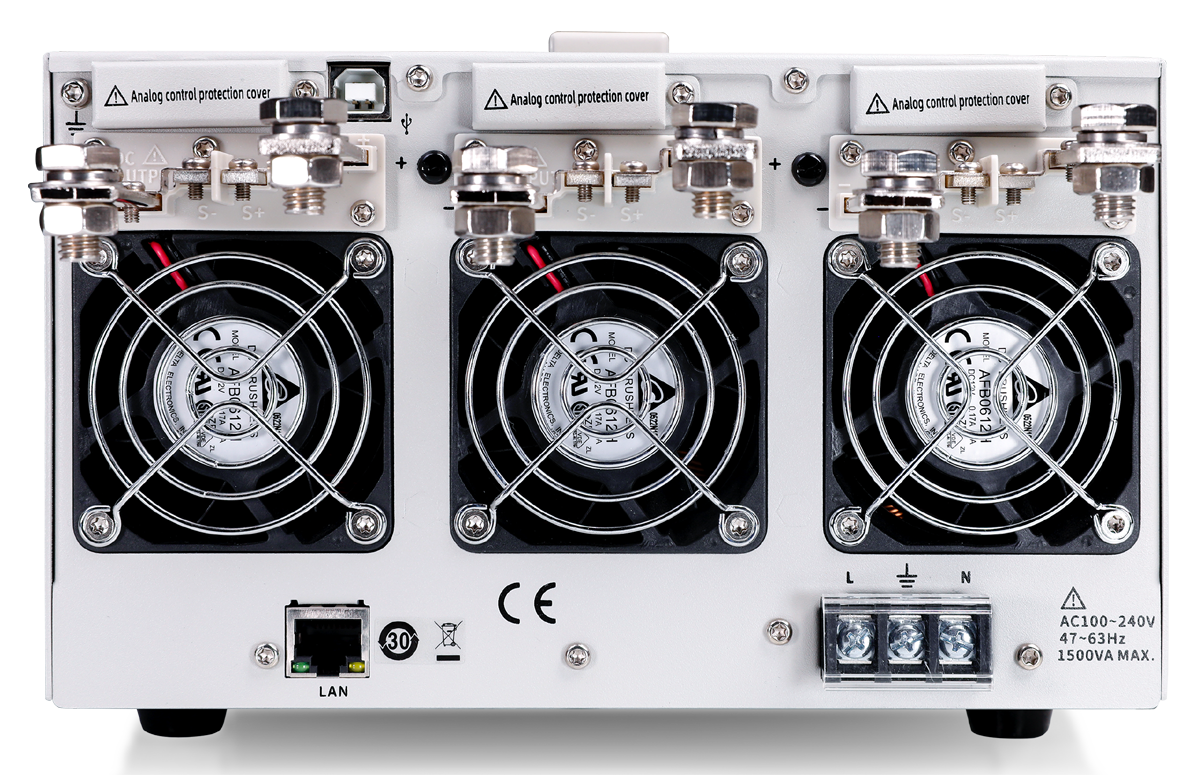

Model 3-kanałowy SPS5000X
Opóźnienie ON/OFF wyjścia
Używając funkcji opóźnienia na wyjściu zasilacza, chwila pojawiania się oraz zaniku mocy na wyjściu wielu zasilaczy
może być precyzyjnie ustawiona względem każdego w nich. Opóźnienie może być ustawione używając sterowania analogowego
lub programowo poprzez porty USB lub Ethernet.
Przykład sterowania opóźnieniami na wyjściach wielu SPS5000X
Kontrolowanie opóźnień na wyjściu dla 3 kanałów SPS5085X
Polityka wielu zabezpieczeń
Funkcje zabezpieczeń zasilaczy zawierają zabezpieczenie nadprądowe (OCP), zabezpieczenie nadnapięciowe (OCV) i
zabezpieczenie temperaturowe (OTP). Jeżeli zadziała zabezpieczenie, wtedy zasilacz zostaje wyłączony i aktywuje się
tryb zabezpieczenia. Zabezpieczenie może być deaktywowane poprzez naciśnięcie przycisku Esc przez przynajmniej 2 sekundy.
Po wprowadzeniu zabezpieczenia mocy granicznej (LPP), system rozpocznie tryb ograniczonej mocy, maksymalna moc
wyjściowa wynosi około 105% mocy znamionowej.
Zapisanie/wywołanie parametrów ustawienia
Zasilacze pozwalają użytkownikom na zapis wielu typów plików w pamięci do późniejszego wywołania.
Zasilacz posiada pamięć wewnętrzną oraz zewnętrzną poprzez port USB.
Bogaty interfejs
Zasilacz zawiera standardowo interfejsy komunikacyjne USB i Ethernet oraz opcjonalnie moduł konwertera USB-GPIB.
Wbudowany WEB Serwer umożliwia sterowanie i monitorowanie zasilacza bezpośrednio poprzez przeglądarkę web,
eliminując potrzebę instalowania oprogramowania, drajwerów lub aplikacji.
