I-V600

Miernik charakterystyk I-V dla przeglądów i napraw systemów fotowoltaicznych do 1500 V i 40 A

Cechy szczególne

• Wyznaczanie charakterystyk I-V modułów i stringów do 1500V i 40A
• Pomiar promieniowania słonecznego od strony przedniej i tylnej do testowania modułów jedno- i dwustronnych, nawet o wysokiej wydajności
• Pomiar napięcia rozwarcia i prądu zwarcia Voc/Isc
• Wbudowana baza danych charakterystyk modułów PV

I-V600 umożliwia wyznaczenie w terenie charakterystyk I-V modułów i stringów do 1500V i 40A. Po wyznaczeniu charakterystyki I-V, dzięki aktualizowanej przez użytkownika bazie danych modułów, I-V600 porównuje zmierzone dane z wartościami nominalnymi dostarczonymi przez producenta testowanego modułu/łańcucha, aby uzyskać wyraźną odpowiedź OK/NOT OK.

Komunikacja z jednostką odległą SOLAR-03 jest zapewniona do 10m (w terenie otwartym), a funkcja rejestracji, w przypadku braku możliwości komunikacji (przeszkody typu podłoga, konstrukcje betonowe itp.), zawsze umożliwia wyznaczenie I-V krzywej bez względu na środowisko, w którym znajduje się instalacja.

I-V600 wyznacza charakterystykę I-V modułów jedno- i dwustronnych. Zgodnie ze specyfikacją techniczną IEC TS 60904-1-2, oprócz promieniowania z przodu, I-V600 mierzy promieniowanie z tyłu za pomocą dwóch różnych czujników (w celu uwzględnienia niejednorodności natężenia promieniowania z tyłu).

I-V600 obsługuje do 3 ogniw wzorcowych promieniowania słonecznego oraz automatycznie rozpoznaje parametry kalibracji podłączonych ogniw wzorcowych.

Odwrócona grafika umożliwiająca prawidłowy odczyt wyświetlacza nawet przy zawieszeniu przyrządu do góry nogami na szynach modułowych, połączenie Wi-Fi ze smartfonami i tabletami oraz gniazdo kart microSD w celu rozszerzenia pamięci uzupełniają funkcje, które zapewnia I-V600.

Miernik fotowoltaiczny I-V600 to wielofunkcyjny miernik charakterystyk I-V zgodny z normą IEC/EN60891. I-V600 bada wydajność i funkcjonalność modułów jednostronnych i dwustronnych w systemach PV.

I-V600: Wyznaczenie charakterystyki I-V (test wydajności/akceptacji)
IV600 weryfikuje wydajność stringów fotowoltaicznych zgodnie z IEC/EN60891, wyznaczając charakterystykę I-V do 1500 V i 40 A. Dzięki pomiarom promieniowania słonecznego i temperatury modułu PV (jednostka główna bezprzewodowo połączona i/lub zsynchronizowana z jednostką odległą SOLAR03), IV600 ekstrapoluje krzywe do STC (standardowe warunki testowe: 1000 W/m2, 25°C, AM 1,5) i porównuje je z wartościami nominalnymi dostarczonymi przez producenta modułu. Rozległa wbudowana baza danych przechowuje już ponad 40 000 modułów, można samodzielnie dodać więcej modułów. Na koniec badania, IV600 ocenia wynik pomiarów, jako pozytywny lub negatywny (OK/NO).

I-V600: Kontrola funkcjonalności
I-V600 weryfikuje funkcjonalność stringów fotowoltaicznych zgodnie z IEC/EN62446 poprzez pomiar napięcia rozwarcia i prądu zwarcia w warunkach pracy do 1500V i 40A. Według wymagania normy IEC/EN62446, I-V600 przedstawia wyniki oraz ich porównanie z poprzednimi badaniami łańcuchów fotowoltaicznych. Dzięki pomiarom promieniowania słonecznego i temperatury modułu PV (jednostka główna bezprzewodowo podłączona i/lub zsynchronizowana z jednostką odległą SOLAR03), I-V600 ekstrapoluje pomiary do STC (standardowe warunki testowe: 1000 W/m2, 25°C, AM 1,5) i porównuje je z wartościami nominalnymi dostarczonymi przez producenta modułu. Bogata wewnętrzna baza danych przechowuje już ponad 40 000 modułów, można samodzielnie dodać więcej modułów. Po zakończeniu badania, I-V600 ocenia wynik pomiarów, jako pozytywny lub negatywny (OK/NO).

GŁÓWNE CECHY

• Kategoria przepięciowa: CAT III 1500VDC
• Typy modułów PV - wszystkie najpopularniejsze typy modułów fotowoltaicznych
  • Jednostronne
  • Dwustronne
• Krzywa I-V – zakres napięć 15V – 1500V DC
• Krzywa I-V – zakres prądowy 0,2A – 40A DC
• DMM (pomiar napięć wejściowych)
• Bezprzewodowy pomiar parametrów środowiskowych (otwarty teren; max 10m, wymagane połączenie bluetooth z SOLAR03)
  • strumień promieniowania słonecznego
  • temperatura modułu
• Badania odbiorcze przy OPC (aktualne warunki pracy)
  • Napięcie obwodu otwartego (Voc)
  • Prąd zwarciowy (Isc)
• Badania odbiorcze przy STC (standardowe warunki testowe) (otwarty teren ; max 10m, wymagane połączenie bluetooth z SOLAR03)
• Testy wydajności/akceptacji przy OPC (aktualne warunki pracy) – krzywa I-V:
• Testy wydajności/akceptacji przy STC (standardowe warunki testowe) (otwarty teren; max 10m, wymagane połączenie bluetooth z SOLAR03)
  • Krzywa I-V
  • Wynik (OK/NO)
• Baza danych modułów fotowoltaicznych > 40 000 wewnętrznych
• Pamięć 9999 testów
• Transfer danych / port komunikacyjny USB-C i WiFi
• Kolorowy ekran graficzny LCD 800x600 pxl
• Pomoc online
• Brzęczyk
• Ładowanie baterii
  • Zewnętrzny zasilacz sieciowy
• Baterie
  • 8 x 1,5V alkaliczne AA
  • 8 x 1,2 akumulatory
• Zakres temperaturowy: -10°C ÷ +50°C
• Wodoszczelność: IP67 (zamknięty) - IP40 otwarty

Specyfikacja elektryczna

Dokładność oblicza się jako ± [% odczytu + (liczba cyfr) * rozdzielczość] przy 23°C ± 5°C, wilgotność względna <80%HR

DMM

Test funkcjonalności

Wyznaczenie charakterystyki I-V

Dane ogólne

• Wyświetlacz i pamięć
  • Wyświetlacz: LCD kolorowy, graficzny z ekranem dotykowym 800x600
  • Pamięć: max 9999 testów, marker 3 poziomów
  • Wbudowana baza danych modułów > 40 000
• Zasilanie
  • Wewnętrzne:
    • 8x1,5V baterie alkaliczne AA, lub
    • 8x1,2V akumulatory NiMH typu AA
  • Zewnętrzne
    • Wejścia PV (Vmin 40V) lub
    • Zasilacz sieciowy A0061 (100-415V, 50/60Hz, CAT IV 300V)
  • Czas życia baterii (przy 20°C): IV i IVCK: > 1.000 pomiarów
• Interfejsy wyjściowe
  • Komunikacja z PC: USB typu C oraz WiFi
  • Komunikacja z SOLAR-03: łączność BT (max odległość 10m – na otwartym terenie)
• Cechy mechaniczne
  • Wymiary: 335 x 289 x 155mm
  • Waga (z bateriami): 6kg;
  • Szczelność obudowy: IP67 (obudowa zamknięta), IP40 (otwarta)
• Warunki środowiskowe
  • Temperatura odniesienia: 23°C ± 5°C
  • Temperatura pracy: -10°C ÷ 50°C
  • Dozwolona wilgotność względna: <80%RH
  • Temperatura magazynowania: -20°C ÷ 60°C
  • Wilgotność magazynowania: <80%RH
  • Max. wysokość pracy: 2000m
• Spełniane normy
  • Bezpieczeństwa: IEC/EN61010-1, 61010-2-030
  • EMC: IEC/EN61326-1
  • Bezpieczeństwo akcesoriów pomiarowych: IEC/EN61010-031
  • Pomiary: IEC 60891, IEC/EN62446-1 (działanie PV, IVCK)
  • Dokumentacja techniczna: IEC EN 61187
  • Izolacja: podwójna izolacja
  • Stopień zapylenia: 2
  • Kategoria przepięciowa: CAT III 1500V do ziemi, maks. 1500 VDC między wejściami

Przyrząd ten spełnia wymagania dyrektyw:
CZERWONA: dyrektywa 2014/53/UE, LVD: dyrektywa 2014/35/UE, EMCD: dyrektywa 2014/30/UE, RoHS: dyrektywa 2011/65/UE, WEEE: dyrektywa 2012/19/UE

Oprogramowanie HT Agora

Na wyposażeniu przyrządu IV600 znajduje się rozbudowane oprogramowanie HT Agora służące do importu do PC w celu dalszej analizy wyników zarejestrowanych przez IV600.

Program HT Agora pozwala na wygodną analizę wyników w formie wykresów, w różnych wariantach, łącznie z wykresami po przeliczeniu wyników na warunki standardowe STC. Prezentowane są charakterystyki I-V lub P-V modułów lub stringów.

Program dokonuje również oceny wyników mocy Pmax uzyskanych w warunkach pracy Pmax@OPC i przeliczonych na warunki standardowe Pmax@STC w stosunku do wartości Pmax@Nominal deklarowanej przez producenta.

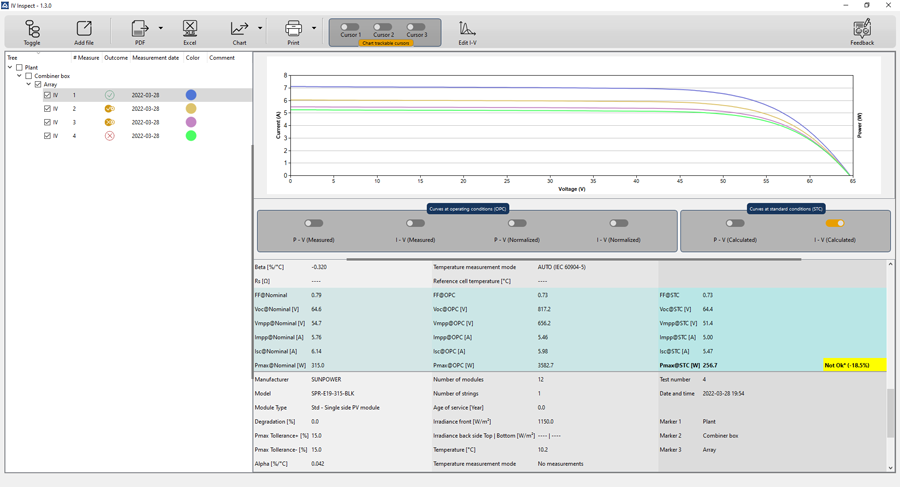

Przykładowe wykresy I-V oraz P-V dla jednego stringu (przeliczone na warunki STC)

Zarejestrowane wyniki są prezentowane również w formie tabel z czytelną prezentacją najważniejszych parametrów stringów.

Istotną funkcją programu jest możliwość nakładania na siebie wykresów I-V oraz P-V uzyskanych z wielu stringów, co jest niezwykle istotne przy analizowaniu pracy stringów pracujących równolegle. Dzięki tej analizie można minimalizować straty wynikające z niedopasowania stringów.

Prezentacja na wykresie nałożonych charakterystyk I-V wielu stringów

Prezentacja na wykresie nałożonych charakterystyk P-V wielu stringów

Program udostępnia trzy kursory, które pozwalają na odczyt wyników w interesujących dla użytkownika punktach charakterystyk.

Analiza charakterystyk I-V oraz P-V z wykorzystaniem kursorów

Oprócz analizy wyników bezpośrednio w programie, HT Agora umożliwia również eksport bieżącej analizy do plików PDF w wersjach Min, Normal oraz Complete

Całość zarejestrowanych wyników może być wyeksportowana do pliku XLSX (łącznie z utworzonymi wykresami).
