Parametry ogólne

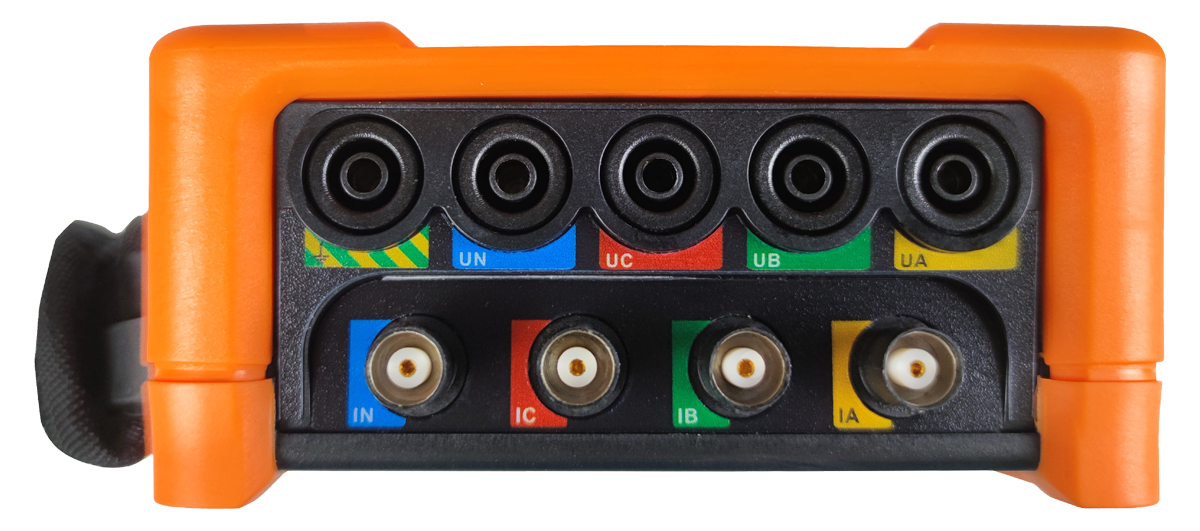

- Wsparcie dla systemów: 3P4W_4CT, 3P4W_3CT, 3P3W_3CT, 3P3W_2CT, 1P2W
- Sensor prądu: cewki Rogowskiego
- Pomiar napięcia: bezpośredni lub poprzez przekładniki napięciowe
- Pamięć
- Wbudowana: karta 32GB
- Eksport: USB-DYSK (FAT32)
- Komunikacja
- Interfejs: RJ-45 Ethernet
- Protokół: Modbus-TCP
- Zasilanie
- Zasilacz sieciowy: 5V DC, 2A
- Akumulator litowy, specyfikacja 18650, 2 sztuki, pojemność około 4000mAh
- Czas pracy z baterii: > 6h
- Czas ładowania: > 5h
- Tryb oszczędzania energii: regulowany stopień podświetlenia, wygaszanie ekranu
- Wyświetlacz:
- Wymiary: 3,97 cala
- Typ: IPS
- Rozdzielczość: 480x800px
- Fizyczne:
- Wymiary: 215x130x60mm
- Waga: 850g
- Warunki środowiskowe:
- Warunki pracy: -20°C ÷ +55°C przy wilgotności <90% RH
- Warunki magazynowania: -40°C ÷ +75°C przy wilgotności <90% RH (bez kondensacji)
- Wysokość: < 2000m
- Kategoria przepięciowa: CAT III 600V
- Szczelność obudowy: IP20
Mierzone parametry
| Pomiary w czasie rzeczywistym |
|
| Napięcie |
Napięcie fazowe: fazy ABC
Napięcie N do ziemi
Napięcia międzyfazowe: UAB, UBC, UCA
Współczynnik szczytu napięcia: fazy ABC
Wartość szczytowa napięcia: fazy ABC |
| Prąd |
Prąd fazy: fazy ABCN
Współczynnik szczytu prądu: fazy ABCN
Współczynnik K: fazy ABC |
| Częstotliwość |
Częstotliwość sieci |
| Moc |
Moc czynna: faza ABC i całkowita (import/export)
Moc bierna: faza ABC i całkowita (import/export)
Moc pozorna: faza ABC i całkowita |
| Współczynnik mocy |
Fazy ABC i całkowity |
| Współczynnik mocy składowej podstawowej |
Faza ABC i całkowity |
| Energia elektryczna |
Energia czynna: faza ABC i całkowita (import/eksport)
Energia bierna: faza ABC i całkowita (import/eksport)
Energia pozorna: faza ABC i całkowita |
| Pomiary harmonicznych |
|
| Harmoniczne napięcia |
THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych),
harmoniczne faz ABC 1÷50 procentowo, harmoniczne faz ABC 1÷50 wartości napięć |
| Harmoniczne prądu |
THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych),
harmoniczne faz ABC 1÷50 procentowo, harmoniczne faz ABC 1÷50 wartości prądów |
| Przebiegi |
|
| Przebiegi napięć |
Przebiegi napięć faz ABC lub międzyfazowe UAB, UAC, UCA |
| Przebiegi prądów |
Przebiegi prądów faz ABC |
| Kąty faz |
|
| Kąty faz napięć |
Fazy ABC |
| Kąty faz prądów |
Fazy ABC |
| Kąty przesunięć fazowych napięć i prądów |
Fazy ABC |
| Asymetrie |
|
| Asymetria |
Asymetria napięcia, asymetria prądu |
| Zapotrzebowanie |
|
| Zapotrzebowanie mocy i szczyt mocy |
Fazy ABC moc czynna i moc całkowita, fazy ABC moc bierna i moc całkowita, fazy ABC moc pozorna i moc całkowita |
| Zapotrzebowanie prądy i szczyt prądu |
fazy ABC |
Dokładności pomiarów
| Parametr |
Typ |
Opis |
| Napięcie |
Zakres napięcia wejściowego |
0 ÷ 600V AC |
| Zakres pomiarowy |
0 ÷ 600V AC |
| Dokładność pomiaru |
0,2% |
| Prąd |
Zakres napięcia wejściowego |
0 ÷ 420mV AC |
| Zakres pomiarowy |
zależny od użytego sensora prądu |
| Dokładność pomiaru |
0,2% + dokładność sensora prądu |
| Częstotliwość |
Zakres pomiarowy |
45 ÷ 65Hz |
| Dokładność pomiaru |
±0,001Hz |
| Współczynnik mocy |
Zakres pomiarowy |
-1 ÷ +1 |
| Dokładność pomiaru |
±0,005 |
| Moc |
Dokładność mocy czynnej |
0,5% |
| Dokładność mocy biernej |
1% |
| Dokładność mocy pozornej |
0,5% |
| Energia |
Dokładność energii czynnej |
0,5% |
| Dokładność energii biernej |
1% |
| Dokładność energii pozornej |
0,5% |
Rejestracja danych
| Pola rekordów |
|
| Nazwa rejestracji |
ustawiana |
| Czas startu rejestracji |
ustawiany |
| Czas trwania rejestracji |
ustawiany |
| Interwał zapisów |
ustawiany |
| Rejestracja danych podstawowych |
Napięcie fazowe
Napięcie międzyfazowe
Prąd
Częstotliwość
Współczynnik mocy
Współczynnik mocy składowej podstawowej
Moc (czynna, bierna, pozorna)
Energia czynna (import energii, eksport energii)
Energia bierna (import energii, eksport energii)
Energia pozorna
Harmoniczne napięcia (THD, TOHD, TEHD)
Harmoniczne prądu (THD, TOHD, TEHD)
Wartość szczytowa napięcia fazy
Współczynnik szczytu napięcia fazy
Współczynnik szczytu prądu
Współczynnik K prądu
Asymetria napięcia
Asymetria prądu
Kąt (kąt fazy napięcia, kąt fazy prądu, kąt między napięciami, kąt między prądami, kąt między napięciami i prądami)
Max Min (napięcie fazowe, napięcie międzyfazowe, prąd, częstotliwość, współczynnik mocy, współczynnik mocy składowej podstawowej, moc czynna, moc bierna, moc pozorna)
Zapotrzebowanie (prąd, moc czynna, moc bierna, moc pozorna)
Szczyt zapotrzebowania (prąd, moc czynna, moc bierna, moc pozorna) |
| Rejestracja harmonicznych napięcia |
THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych),
harmoniczne 1÷50 procentowo i wartości napięć |
| Rejestracja harmonicznych prądu |
THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych),
harmoniczne 1÷50 procentowo i wartości prądów |
| Format zapisu pliku |
CSV |
| Rejestracja zdarzeń (anomalii) |
|
| Rejestrowane dane |
Typ anomalii
Czas startu
Czas trwania
Wartość amplitudy |
| Format zapisu pliku |
CSV |
| Rejestracja przebiegu |
|
| Nazwa rejestracji |
Ustawiana |
| Czas startu rejestracji |
Ustawiana |
| Czas trwania rejestracji |
Ustawiany |
| Częstotliwość próbkowania |
Ustawiana |
| Dane rejestrowane |
Przebieg napięcia fazy ABC
Przebieg prądu fazy ABC |
| Format zapisu pliku |
CSV |
Ilustracje parametrów rejestrowanych anomalii
 |
| Skok (wzrost) napięcia |
| |
 |
| Spadek napięcia |
| |
 |
| Zanik napięcia |
Eksport zarejestrowanych wyników
Zgromadzone w pamięci wewnętrzej przyrządu zarejestrowane dane: wszystkie wyniki rejestracji ciągłej, rejestracje anomali oraz
zapisane przebiegi mogą zostać wyeksportowane.
W tym celu należy podłączyć do przyrządu pamięć USB, wejść w Zarządzanie Rejestracjami
i wskazać pliki, które mają zostać wyeksportowane do pamięci USB.
Zaimportowane do PC pliki, z wynikami pomiarów w formacie CSV, można wygodnie analizować tworząc rozbudowane
graficzne prezentacje na przykład w bezpłatnym programie "Power BI Desktop" firmy Microsoft
lub w programie Excel.
