Wysokonapięciowe sondy różnicowe

Sonda różnicowa służy do bezpiecznego pomiaru różnicy napięć między dwoma punktami obwodu, z których żaden nie jest połączony z uziemieniem (masą).

Umożliwia bezpieczne badanie wysokich napięć oraz sygnałów pływających (izolowanych) bez ryzyka zwarcia, tłumiąc sygnał wejściowy i izolując oscyloskop od badanego układu.

Główne zastosowania sondy różnicowej:

• Pomiary nieuziemione: Pozwala zmierzyć napięcie np. na rezystorze pomiarowym w obwodzie zasilanym z sieci, gdy żaden z końców rezystora nie jest podłączony do masy oscyloskopu.
• Bezpieczeństwo (wysokie napięcia): Umożliwia bezpieczne pomiary w obwodach zasilania, przetwornicach i falownikach, gdzie występują wysokie napięcia.
• Sygnały różnicowe: Kontrola magistrali różnicowych, takich jak RS485/422.
• Izolacja galwaniczna: Chroni oscyloskop przed uszkodzeniem, zapewniając separację między badanym obwodem a przyrządem pomiarowym.

Sondy te są niezbędne, gdy standardowa sonda oscyloskopowa (z masą połączoną z PE) mogłaby spowodować zwarcie poprzez uziemienie punktu pomiarowego

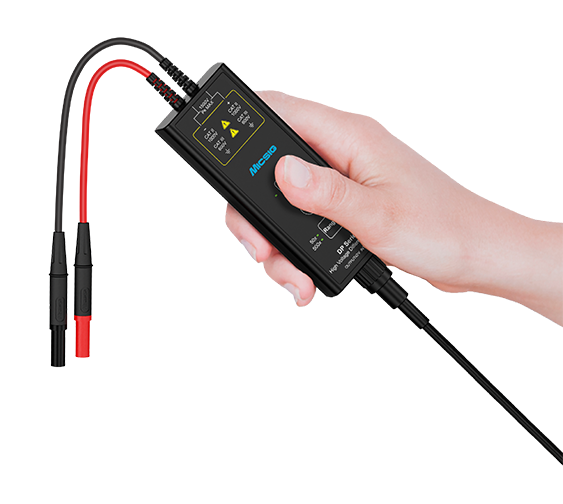

Wysokonapięciowe sondy różnicowe Micsig serii DP oferują pasmo przenoszenia 100 ÷ 300MHz i maksymalne napięcie wejściowe 7000 Vpk.

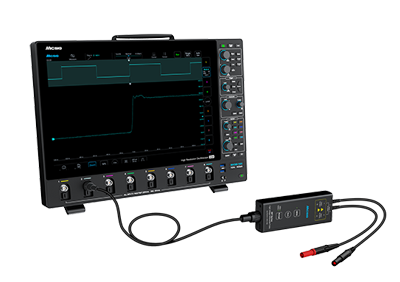

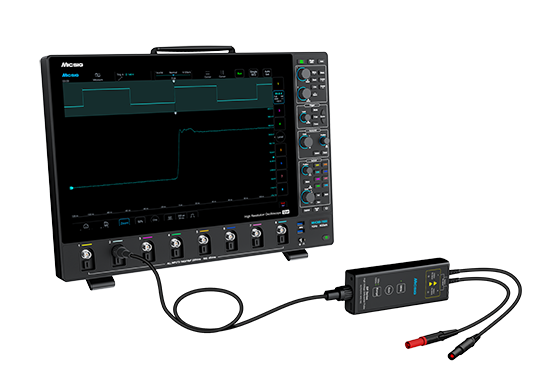

Dzięki standardowemu interfejsowi BNC są one kompatybilne z oscyloskopami większości marek.

Funkcje obejmują kalibrację jednym przyciskiem, alarm przeciążenia, pamięć zakresu po wyłączeniu zasilania, dwa zakresy napięcia oraz konstrukcję o wysokiej rezystancji i niskiej pojemności, minimalizującą obciążenie.

Sonda charakteryzuje się wysoką wydajnością w zakresie amplitudy i częstotliwości oraz wysokim współczynnikiem tłumienia sygnału wspólnego.

Programowanie oparte na poleceniach umożliwia automatyczne testowanie.

Funkcja ograniczenia pasma 5 MHz pomaga tłumić szumy o wysokiej częstotliwości, zapewniając wyraźniejsze przebiegi.

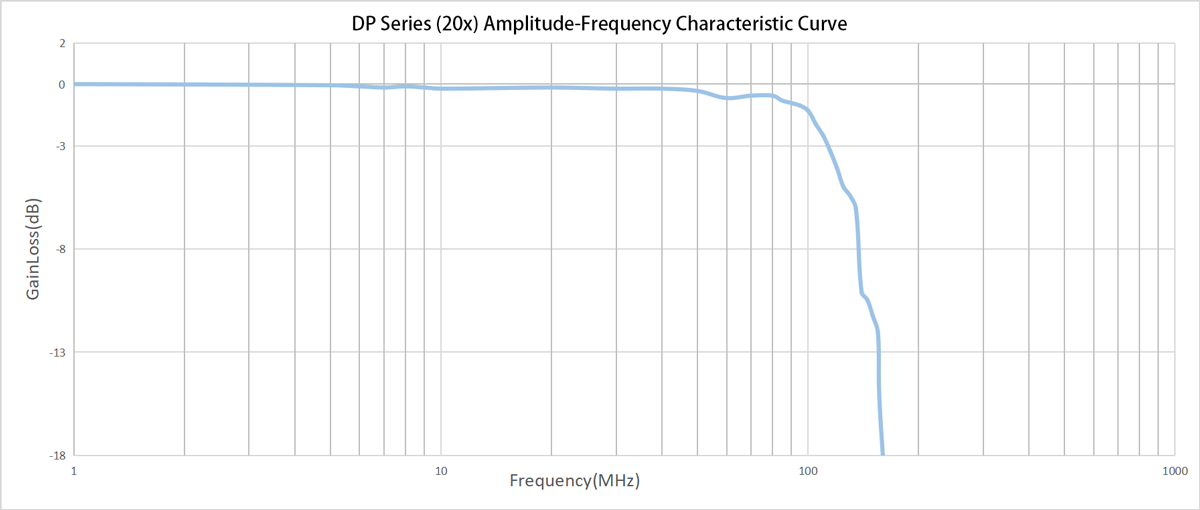

		Doskonała płaskość pasma Seria DP charakteryzuje się doskonałą płaskością pasma. W paśmie 100 MHz wahania wzmocnienia/strat są niewielkie. Zapewnia dokładność testu sygnału nawet w paśmie wysokich częstotliwości.

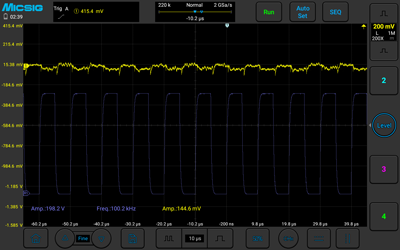

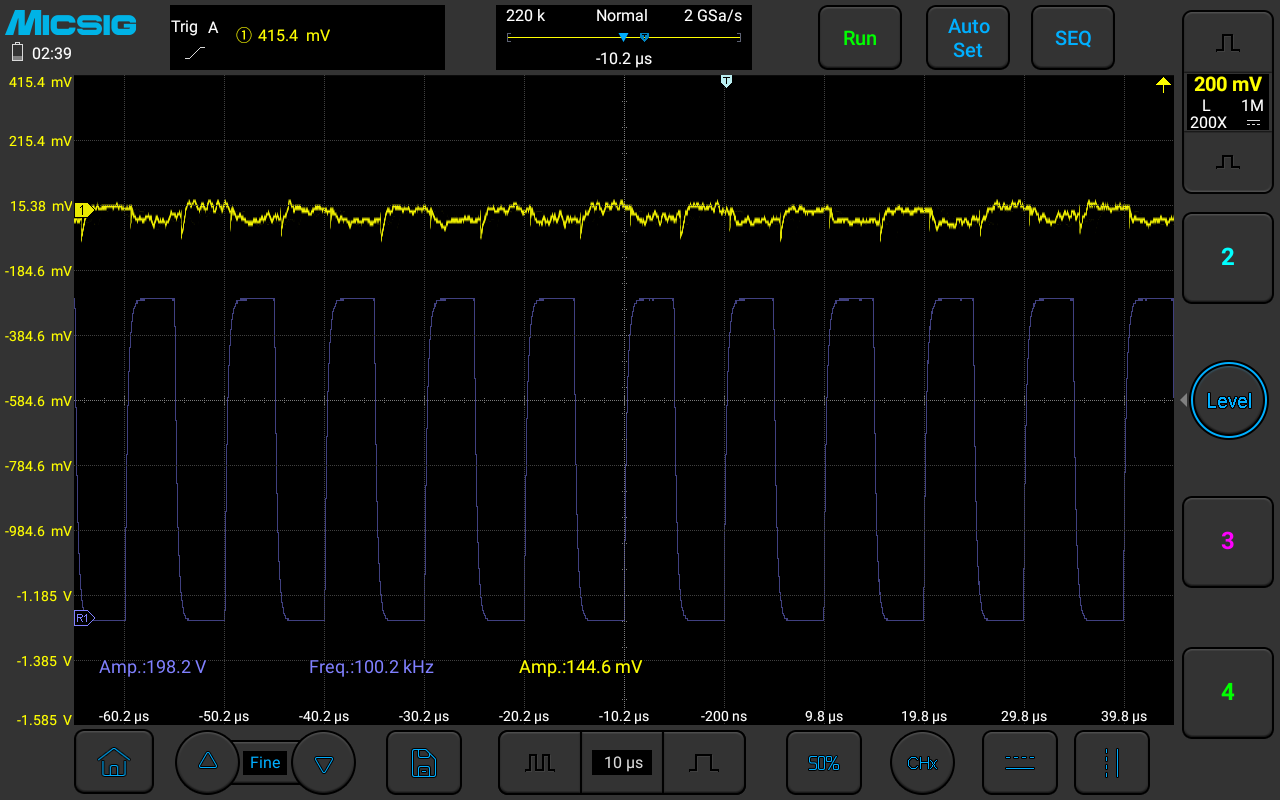

		Wysoka dokładność, wysoki współczynnik CMRR Wysoka impedancja wejściowa i niska pojemność wejściowa, zminimalizowany wpływ obciążenia, znacznie poprawiły dokładność sygnału różnicowego. Wysoka zdolność tłumienia składowej wspólnej, umożliwiająca pomiary zmienne wysokiego napięcia składowej wspólnej przy wysokich częstotliwościach. CH1: @ 100 kHz, 198,2 V, amplituda wyjściowego sygnału składowej wspólnej 144,6 mV, CMRR > -63 dB

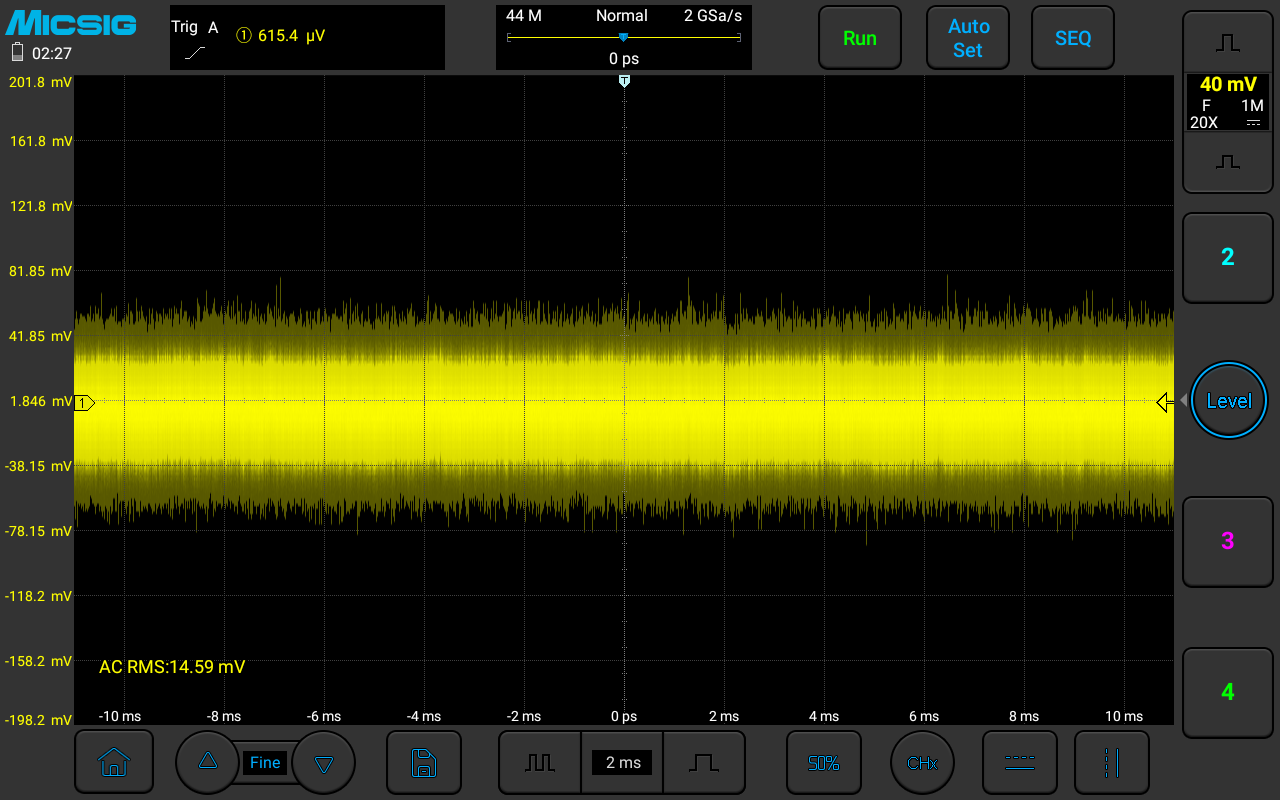

		Niski poziom szumów Wyniki testu DP700: szum przy pełnym paśmie wynosi 14,59 mVrms (20X).

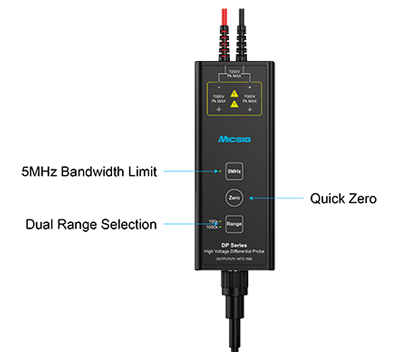

		Limit pasma 5 MHz Podczas pomiaru częstotliwości przełączania tranzystorów FET w większości zasilaczy impulsowych, sonda DP skutecznie eliminuje szumy o wysokiej częstotliwości. Szybkie zerowanie Zwarcie przewodów pomiarowych i naciśnięcie przycisku zerowania umożliwia bardzo szybkie wyzerowanie sondy. Wybór dwóch zakresów Poprawia stosunek sygnału do szumu, spełniając więcej wymagań testowych. Interfejs BNC Standardowy interfejs BNC, współpracuje z dowolnym oscyloskopem.

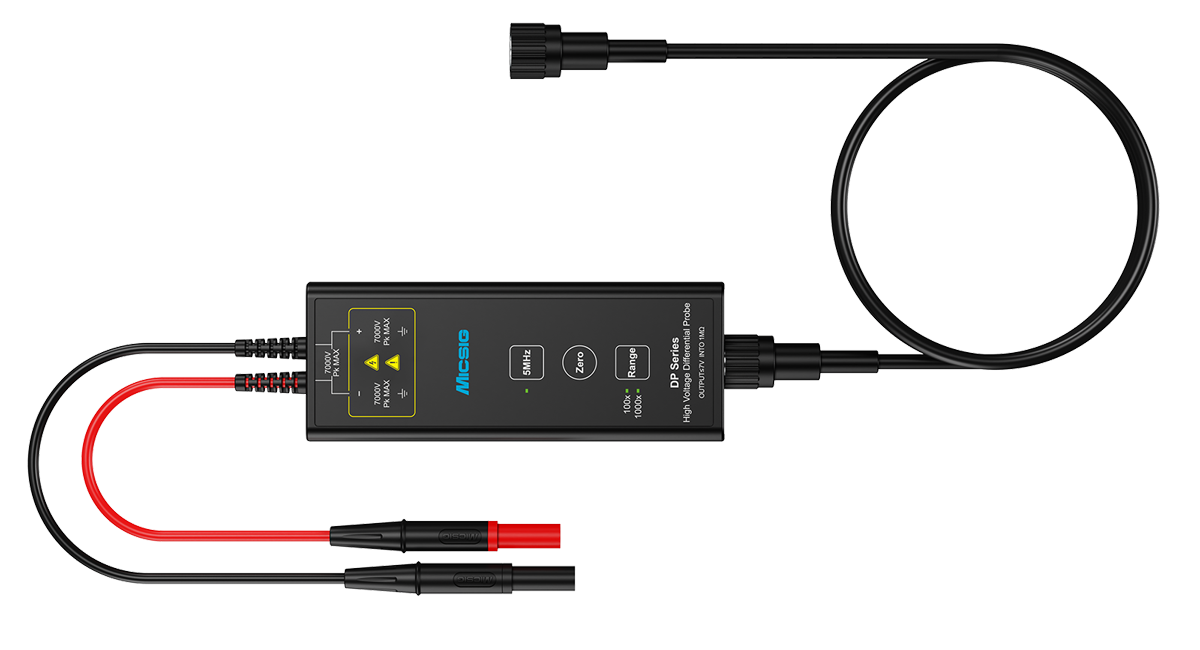

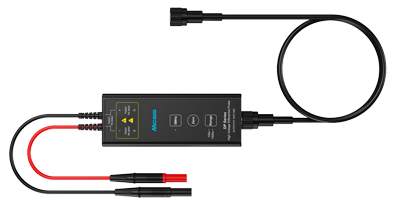

		Alarm przepięcia Dioda LED miga, a brzęczyk szybko wydaje sygnał dźwiękowy, sygnalizując przekroczenie zakresu. Kompaktowy i ekskluzywny Znacznie mniejsza niż tradycyjne sondy różnicowe.
		Zastosowania Pomiary pływające Pomiary izolacji wysokiego napięcia Projektowanie zasilaczy impulsowych Projektowanie przetwornic mocy Falowniki, zasilacze UPS Spawarki, zasilacze galwaniczne Projektowanie stateczników elektronicznych Projektowanie napędów silnikowych Nagrzewanie indukcyjne, kuchenki indukcyjne Projektowanie wyświetlaczy CRT Urządzenia elektryczne niskiego napięcia Eksperymenty z zasilaniem elektronicznym i napędem elektrycznym
