VLF-90CMF

(sinusoida do 90kVac szczyt, dla kabli do 46kV, max obciążenie 0,55/1,10/2,75μF przy odpowiednio 0,1/0,05/0,02Hz)

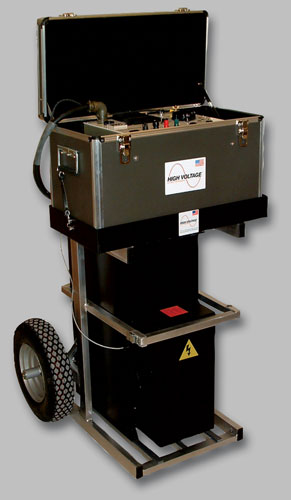

VLF-90CMF w wersji na wózuOpis

VLF-90CMF oferuje napięcia wyjściowe 90kVac szczyt, właściwe do badań kabli o napięciach znamionowych 45 - 50kV. Jego obciążenie wynosi do 0,55μF przy 0,1Hz, umożliwia badanie kabli do 3,2km, i pięć razy dłuższych przy 0,02Hz. Na zdjęciu z opcjonalnym ręcznym wózkiem.

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Wszystkie systemy HVI VLF mają na wyjściu napięcie będące czystą sinusoidą. Tylko przebieg sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa delta.

Patrz artykuły:

High Volatge, Inc. - produkuje to, czego użytkownicy chcą i potrzebują
Systemy HVI VLF nie działają w oparciu o mikroprocesory, wymagające programowania, ekranów dotykowych oraz innych delikatnych podzespołów, które nie są potrzebne i nie są pożądane w przyrządach wysokonapięciowych VLF do badań w terenie. Nasze systemy VLF są sterowane ręcznie i mechanicznie. Konwencjonalne, latami udowadniane, wypełnione olejem sekcje WN oferują najbardziej wytrzymałe i niezawodne z możliwych konstrukcje, szczególnie w porównaniu z konstrukcjami półprzewodnikowymi oferowanymi przez innych producentów.

Dane techniczne

  • Zasilanie: 230V, 50/60Hz, max 20A, średnio 15A
  • Wyjście: 0-90kVac szczyt, 0,1Hz/0,05Hz/0,02Hz sinusoida
  • Tryb pracy: ciągły
  • Obciążenie:
    • 0,55μF przy 0,1Hz
    • 1,1μF przy 0,05Hz
    • 2,75μF przy 0,02Hz
  • Mierniki
    • Woltomierz: 0 - 100kVac pik-pik
    • Miernik prądu: 0 - 100mA pik
    • Pojemność obciążenia: 0 - 6μF
    • Programowany przez użytkownika licznik czasu trwania pomiaru
  • Długość kabli
    • Wyjściowy, ekranowany, EPR: 6m
    • Połączenia wewnętrzne: 3m
  • Wymiary i waga:
    • Część sterująca: 660 x 330 x 406mm; 34kg
    • Część WN: 381 x 533 x 686mm; 133kg

CRR-100T
CRR-100T


Zalecane napięcia testu dla sinusoidalnych VLF dla kabli SN od 6kV do 36kV wg. PN-HD 620 S2:2010E
Dla napięcia sinusoidalnego VLF 0,1Hz zalecane jest napięcie próby o wartości szczytowej równej 3U0 przez okres 15min do 60min (w zależności od rodzaju izolacji)
U0 - oznacza znamionowe napięcie fazowe sieci


Zalecane napięcia testu dla sinusoidalnych VLF wg. IEEE 400.2-2013
Napięcie znamionowe kabla
[międzyfazowe (U) / fazowe (U0)]
Instalacja
(faza do ziemi)
Odbiór
(faza do ziemi)
Przegląd
(faza do ziemi)
[kV rms] [kV rms] [kV szczyt] [kV rms] [kV szczyt] [kV rms] [kV szczyt]
5 / 2,9 9 13 10 14 7 10
8 / 4,6 11 16 13 18 10 14
15 / 8,7 19 27 21 30 16 22
20 / 11,7 24 34 26 37 20 28
25 / 14,4 29 41 32 45 24 34
35 / 20,2 39 55 44 62 33 47
46 / 26,6 51 72 57 81 43 61
69 / 39,8 75 106 84 119 63 89


Informacje dla zamawiających

Nazwa Nr kat.
Tester do 90kVac VLF-90CMF
Akcesoria na wyposażeniu
Ekranowany kabel wyjściowy EPR, 6m
Kabel połączeń wewnętrznych, 3m
Akcesoria opcjonalne (za dopłatą)
Zamontowanie na ręcznym wózku VLF-HC90
Wydłużenie kabla wyjściowego z 6m do 15m 88-128U
Bęben z kablem wyjściowym i uziemiającym, 30m CRR-100T
Zapasowy kabel wyjściowy 6m (nie zawiera rezystora) 88-125
Zapasowy kabel wyjściowy 15m (nie zawiera rezystora) 88-128R
