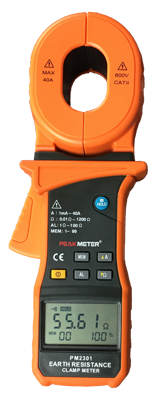

Widok PM2301
|

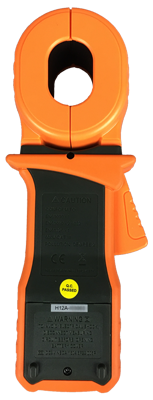

Widok z tyłu
|
Cęgowe mierniki uziemienia są powszechnie stosowane do pomiarów rezystancji uziemienia
przesyłowych linii energetycznych oraz systemów uziemienia linii telekomunikacyjnych. Ich dużą zaletą jest
brak konieczności stosowania pomocniczych sond pomiarowych wbijanych w ziemię. Do pomiaru wystarczy zapięcie
szczęk miernika na przewód uziemiający lub sondę uziemienia.
Dzięki bardzo dużej czułości pomiaru (1mA), cęgi te mogą być również używane do pomiaru prądu upływu, jak również
do pomiaru prądu w przewodzie neutralnym, aż do wartości 40A.
Artykuły opisujące warunki oraz sposoby wykonywania pomiarów uziemienia miernikami cęgowymi:
Cechy szczególne
- Pomiary:
- Rezystancja uziemienia
- Prąd upływu
- Rozmiar okna szczęk: 32 x 45mm
-
Najnowsza technologia do bezpośredniego, bezpiecznego i szybkiego pomiaru rezystancji uziemienia,
nie wymaga stosowania pomocniczych sond pomiarowych, nie wymaga przerywania obwodu uziemienia.
-
Wysoka dokładność pomiaru, podwójne ekranowanie szczęk zwiększające odporność na interferencje.
-
Funkcja rejestracji danych: zapamiętuje do 99 wyników pomiarów
-
Alarm złego uziemienia: próg alarmu ustawiany w zakresie 1Ω do 100Ω.
-
Automatyczna zmiana zakresów
- Funkcja Data Hold dla ułatwienia odczytu
- Szybki pomiar: < 1,0 sek./pomiar
- Idealne narzędzie dla elektryków badających linie przesyłowe, budynki, etc.
- Bezpieczeństwo wg. IEC1010-1 CAT II 600V
|
|

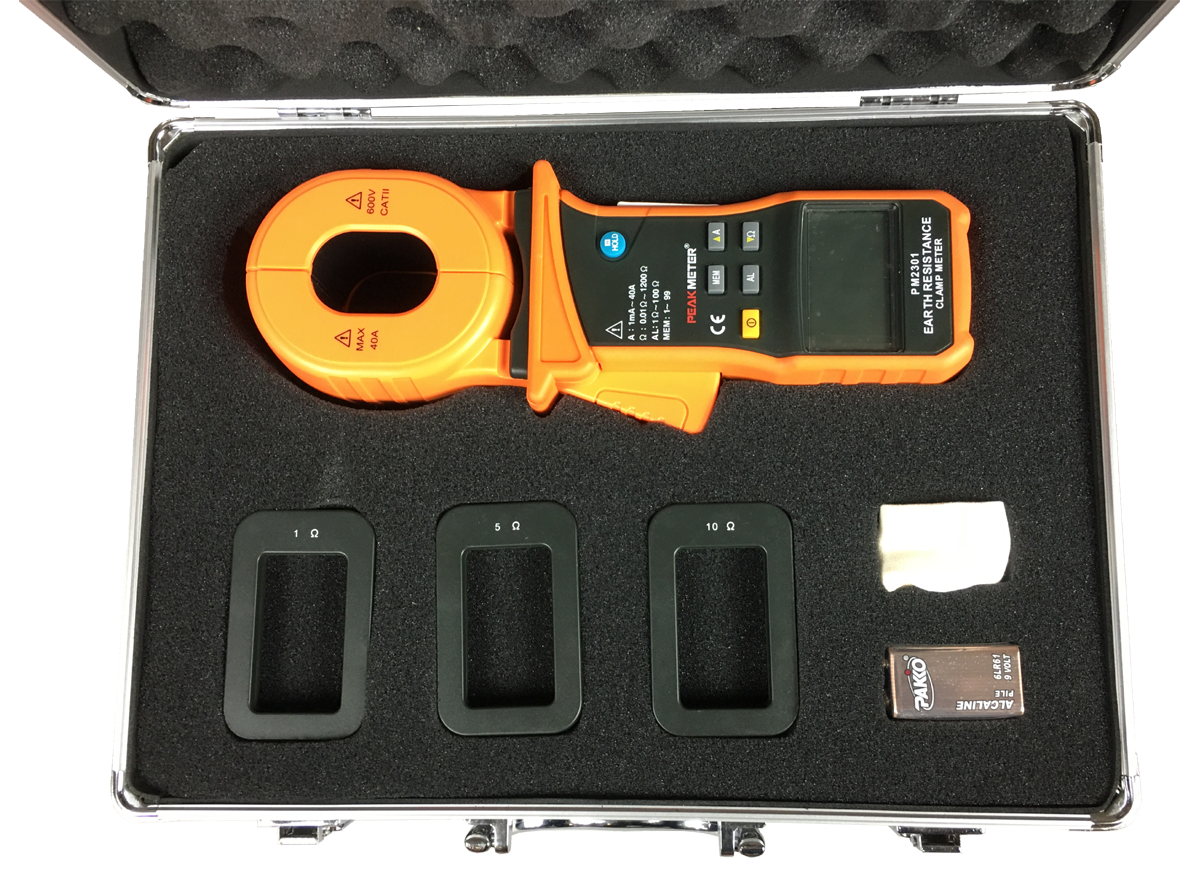

| Na wyposażeniu pętle rezystancji wzorcowej |
Szerokość rozwarcia szczęk 30mm |
| |
|
|
|

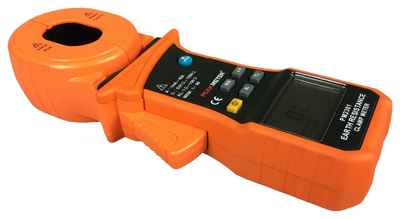

| Widok z lewej strony |
Szczęki z podłużnym otworem o wymiarach 45 x 30mm |
