Dane elektryczne
Dokładność pokazano jako: ±[%odczytu + (ilość cyfr * rozdzielczość)] przy 23°C ±5°C, <70%RH

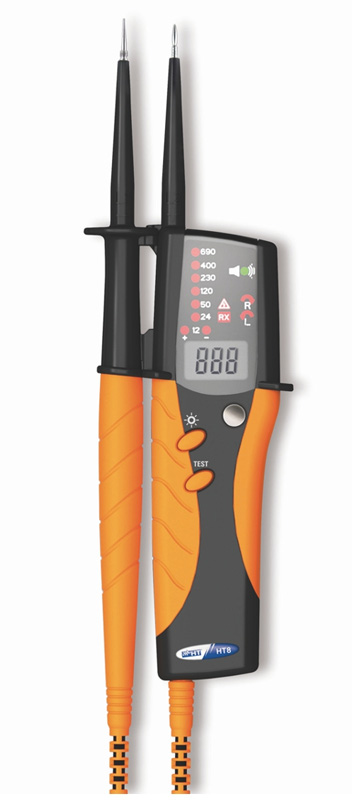

| Pomiar napięcia AC/DC (HT8) |
| Zakres (V) |
Rozdzielczość (V) |
Zakres częstotliwości [Hz] |
Dokładność |
Wytrzymałość |
| 12,0 ÷ 299,9 |
0,1 |
16 ÷ 400 |
±(3% odczytu + 5 cyfr) |
690VDC/AC |
| 300 ÷ 690 |
1 |
Max prąd wyjściowy: <3,5mA przy 690V
Detekcja napięcia AC/DC: automatyczna
Czas reakcji: <1 sek. |
| Napięcie AC metodą 1-przewodową |
| Zakres (V) |
Zakres częstotliwości [Hz] |
Metoda pomiarowa |
Wytrzymałość |
| 100 ÷ 690 |
50 ÷ 60 |
1-przewodowy kontakt z częścią
metalową pod napięciem |
690VDC/AC |
| Wskazanie kolejności faz |
| Zakres napięcia (V) |
Zakres częstotliwości [Hz] |
Metoda pomiarowa |
120 ÷ 400
(Faza - Ziemia) |
50 ÷ 60 |
2-przewodowy kontakt z częściami
metalowymi pod napięciem |
| Test ciągłości |
| Zakres |
Prąd testu |
Sygnalizacja |
| 0 ÷ 500kΩ + 50% |
< 7μA |
LED + sygnał akustyczny |
Dane ogólne
- Dane mechaniczne
- Wymiary: 255 x 60 x 35mm
- Waga: 170g
- Szczelność obudowy: IP64
- Wyświetlacz
- Zasilanie
- Wewnętrzne: 2 x 1,5V ogniwa alkaliczne AAA, IEC LR03
- Spełniane normy
- Bezpieczeństwo: IEC/EN61010-1, IEC/EN61010-2-030 (HT8), IEC/EN61243-3:2010
- Izolacja: podwójna
- Stopień zapylenia: 2
- Kategoria pomiarowa: CAT III 690V; CAT IV 600V
- Max wysokość użytkowania: 2000m
- Warunki środowiskowe
- Temperatura odniesienia: 23°C ±5°C
- Temperatura pracy: -15 ÷ 55°C
- Wilgotność pracy: <85%RH
- Temperatura magazynowania: -20 ÷ 70°C
- Wilgotność magazynowania: <85%RH
Produkt spełnia wymagania dyrektyw europejskich, niskonapięciowej 2006/95/EEC
oraz kompatybilności elektromagnetycznej 2004/108/EEC EMC
