CP-1000 jest idealnym narzędziem do rozszerzenia zakresów prądowych AC oraz DC dla wszystkich mierników uniwersalnych.
CP-1000 jest 1000A przystawką prądową z napięciowym sygnałem wyjściowym wyprowadzonym poprzez standardowe
końcówki bananowe, umożliwiające bezproblemowe podłączenie do gniazd wejściowych multimetrów.
Dane techniczne
- Zakresy:
- 600A AC/DC
- Wyjście: 1mV/A
- Czułość: 1A/mV AC/DC
- Dokładność:
- Zakres DC: ±(2,5% ±0,6A)
- Zakres ACA (50/60Hz): ±(2,5% ±0,6A)
-
1000A AC/DC
- Wyjście: 0,1mV/A
- Czułość: 10A/mV AC/DC
- Dokładność
- Zakres DCA: ±(2,8% ±6A)
- Zakres ACA (50/60Hz): ±(2,8% ±8A)
- Rozwarcie szczęk: 32mm
- Wymiary: 229x80x49mm
- Waga: 260g
- Impedancja wyjściowa: 10kΩ
- Warunki pracy: 0°C÷50°C, <70%RH, do stosowania w pomieszczeniach
- Warunki magazynowania: -20ºC to 70ºC); < 80%RH
- Zasilanie: bateria alkaliczna 9V NEDA 1604, 6F22, 006P
- Wskaźnik rozładowania baterii: czerwona kontrolka LED
- Normy: IEC1010-1, EN61010-2-032, CAT. II 600V
|
|

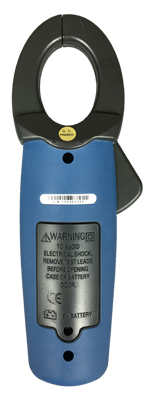

| Widok od tyłu |
Rozwarcie szczęk 32mm |
| |
|
 |
 |

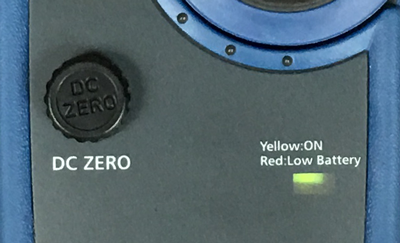

DC ZERO pokrętło kalibracji prądu DC
oraz kontrolka stanu baterii |
Zakresy prądowe AC i DC |
