TM-197

Teslomierz (gausomierz lub magnetomierz) TM-197 umożliwia pomiar gęstości strumienia magnetycznego, którego wynik jest podawany w jednostkach: Tesla lub Gaus.

Teslomierz do pomiarów wykorzystuje efekt Halla. Czujnik wykrywa gęstość strumienia magnetycznego prostopadłego do powierzchni czujnika. Pole magnetyczne wytwarza w czujniku napięcie wyjściowe, które jest proporcjonalne do siły pola magnetycznego i indukowanego prądu.

Cechy szczególne

• Pomiar pola magnetycznego DC i AC (40÷500Hz)
• Wskazanie biegunowości N/S pola magnetycznego DC
• Pomiar pozostałości magnetycznej
• Pomiar wielkości pola magnetycznego w aparatach wykorzystujących pole magnetyczne do swojego działania
• Pomiaru magnetyzmu szczątkowego wytworzonego podczas procesów powodujących naprężenia w materiałach stalowych
• Pomiar pola magnetycznego materiałów magnetycznych
• Pomiar magnetyzmu szczątkowego różnorodnych produktów stalowych, które w sposób naturalny ulegają namagnesowaniu
• Pomiar pola magnetycznego silników wykorzystywanych w sprzęcie gospodarstwa domowego
• Pomiar pola magnetycznego magnesów trwałych
• Pomiar pola magnetycznego (rozproszenia) wyciekającego z rdzeni magnetycznych

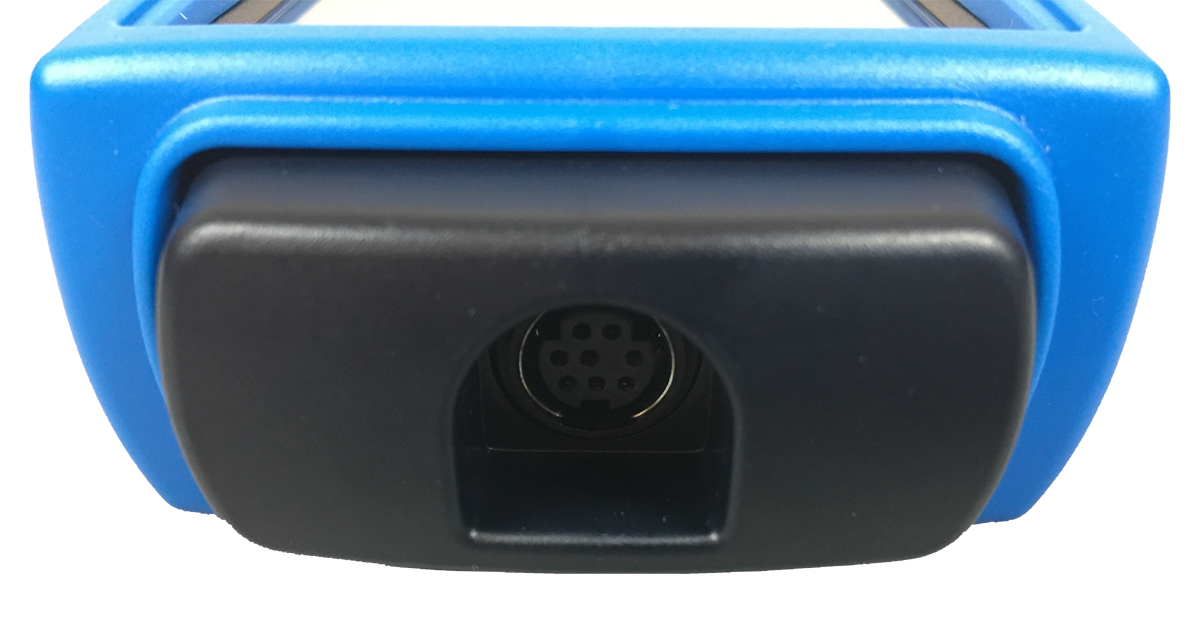

Przyrząd z podłączoną sondą (w osłonie)	Gniazdo podłączenia sondy
Gniazda interfejsów	Widok sondy pola magnetycznego
Widok z tyłu	Widok odłączanej sondy

• Wyświetlacz LCD, 5 cyfr, wskazanie do 30 000
• Zakres pomiarowy: 0÷3000mT (milli Tesla), 0÷30000G (Gauss), z automatyczną zmianą zakresów
• Jednostka pomiaru: mili Tesla i Gauss,
  zależność pomiędzy jednostkami : 1 mT (milli Tesla) = 1OG (Gauss)
• Indykacja na wyświetlaczu biegunowości N/S pola magnetycznego DC
• Funkcje: Relative, Peak Hold, Real time Zero
• Podświetlenie wyświetlacza LCD
• Funkcja Data Hold (zamrożenie wyniku)
• Funkcje MAX/MIN
• Funkcja alarmu GO i NO-GO (po ustawieniu wartości alarmowej) do testowania podczas produkcji
• Wybór jednostki Gauss/Tesla
• Pamięć dla ręcznej rejestracji 200 wyników z możliwością odczytu
• Funkcja automatycznej rejestracji do 7000 wyników, z interwałem ustawianym na PC
• Interfejs: USB do przesyłania danych do PC
• Automatyczny wyłącznik zasilania
• Zasilanie: 9V, 3 szt. baterii AAA lub zasilacz AC 100÷240V na DC 9V/0,5A
• Temperatura pracy: 5°C ÷ 40°C przy < 80% RH
• Temperatura magazynowania: 0°C ÷ 50°C przy < 70% RH
• Waga: około 320g z bateriami
• Wymiary: 156 x 73 x 35mm
