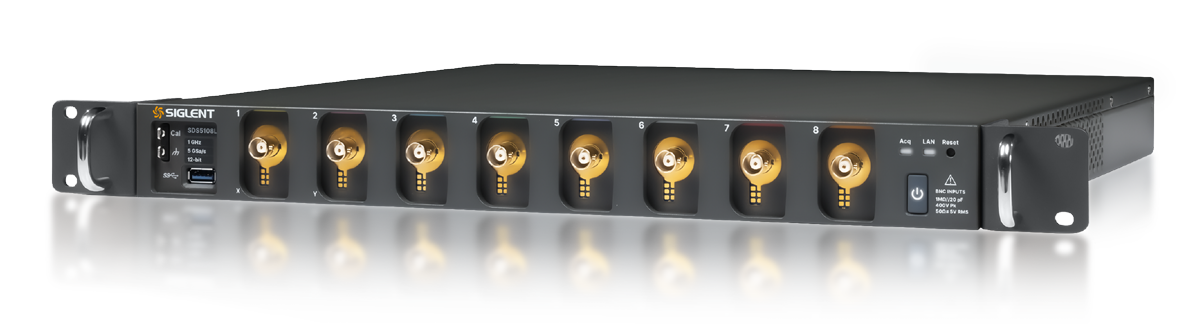

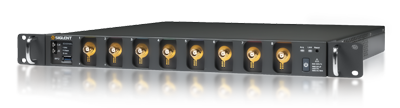

Widok Serii SDS5000L
Oscyloskopy cyfrowe o wysokiej rozdzielczości z serii SDS5000L firmy SIGLENT są dostępne w wersjach 8-kanałowych, o szerokości pasma 350 MHz, 500 MHz i 1 GHz, mają 12-bitowe przetworniki ADC o częstotliwości próbkowania do 5 GSa/s i maksymalnej długości rekordu 2,5 Gpts/kanał.
Seria wykorzystuje technologię SPO firmy Siglent o maksymalnej częstotliwości przechwytywania przebiegów do 160 000 wfm/s, funkcję wyświetlania gradacji intensywności 256 poziomów oraz tryb wyświetlania temperatury barwowej. Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze. System wyzwalania obsługuje wiele wydajnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej. Narzędzia takie jak rejestrowanie przebiegów historycznych, funkcje wyszukiwania i nawigacji, test maski, wykres Bodego, analiza mocy umożliwiają przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów. Imponujący wachlarz możliwości pomiarowych i matematycznych, a także szeregowe dekodowanie to również ich cechy.
SDS5000L to wersja o niskim profilu, bez wyświetlacza i kanałów cyfrowych. W połączeniu z 64-kanałowym dystrybutorem synchronizacji (SYN64), wiele modułów SDS5000L można zorganizować, jako szybki system akwizycji z maksymalnie 512 kanałami. Można go również używać jako samodzielnego oscyloskopu po podłączeniu do zewnętrznego wyświetlacza i myszy.
Seria obsługuje zdalne sterowanie przez sieć LAN. Kompletny zestaw poleceń SCPI przez standardowe połączenie LAN 1000M zapewnia szybką akwizycję danych w celu przyspieszenia zautomatyzowanych aplikacji testowych.
Cechy szczególne
- 8 kanałów analogowych dla SDS5000L
- Pasmo do 1 GHz z częstotliwością próbkowania do 5 GSa/s
- 12-bitowy przetwornik ADC
- Niski poziom szumów: 140 μVrms przy paśmie 1 GHz (typowo)
- Technologia SPO
- Prędkości przechwytywania przebiegów do 160 000 wfm/s w trybie normalnym i 650 000 wfm/s w trybie sekwencyjnym
- Obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej
- Długość przebiegu do 2,5 Gpts/ch
- Cyfrowy system wyzwalania
- Inteligentny wyzwalacz: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay i Video (obsługuje HDTV). Zone Trigger upraszcza zaawansowane wyzwalanie
- Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły, w tym I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester i ARINC429
- Tryb segmentowanego pozyskiwania (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 170 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym między segmentami w celu uchwycenia kwalifikującego się zdarzenia
- Funkcja zapisu przebiegu historii (Historia), maksymalna długość zarejestrowanego przebiegu wynosi 170 000 ramek
- Automatyczne pomiary ponad 60 parametrów, obsługuje statystyki z histogramem, śledzeniem, trendem, pomiarem bramkowania i pomiarami przebiegów matematycznych, historycznych i pamięciowych
- 8 przebiegów matematycznych (8 Mpts FFT, filtr, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje formułę edytor
- Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, cyfrowy woltomierz, licznik, histogram przebiegu, wykres Bodego, analiza mocy i test podwójnego impulsu
- Szybka, oparta na sprzęcie średnia, wysoka rozdzielczość; Funkcja szybkiego testu maski oparta na sprzęcie, z narzędziem Mask Editor do tworzenia masek zdefiniowanych przez użytkownika
- Obsługiwany zewnętrzny generator przebiegów 50 MHz
- Interfejsy obejmują: 1x USB Host 3.0, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN, HDMI, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out
- Wbudowany serwer internetowy obsługuje zdalne sterowanie przez port LAN za pomocą przeglądarki internetowej. Obsługuje polecenia zdalnego sterowania SCPI. Obsługuje zewnętrzną mysz i klawiaturę

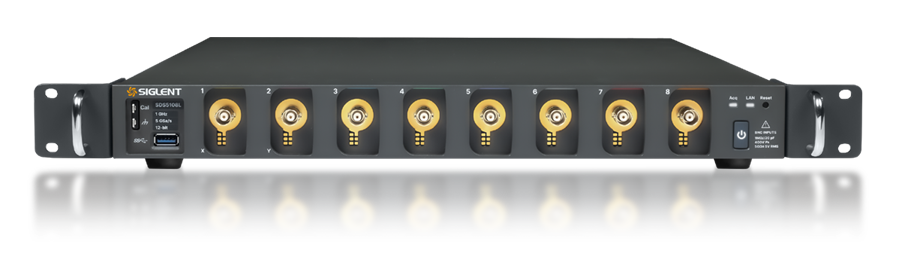

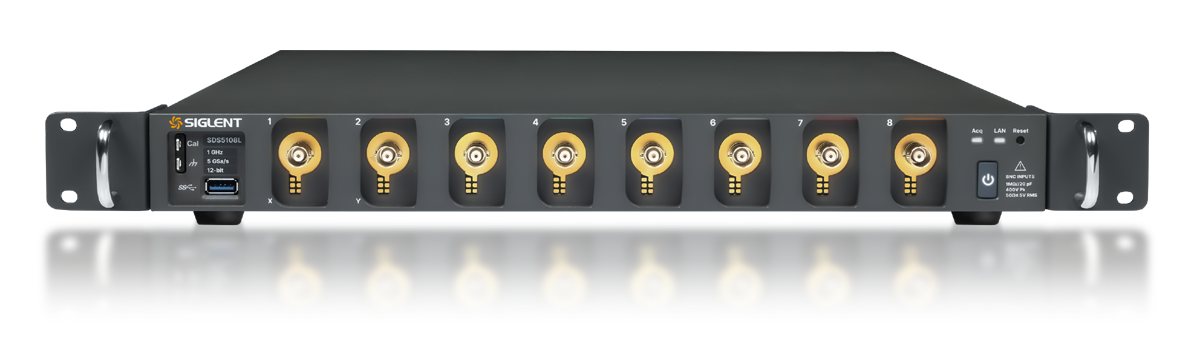

SDS5000L widok od frontu

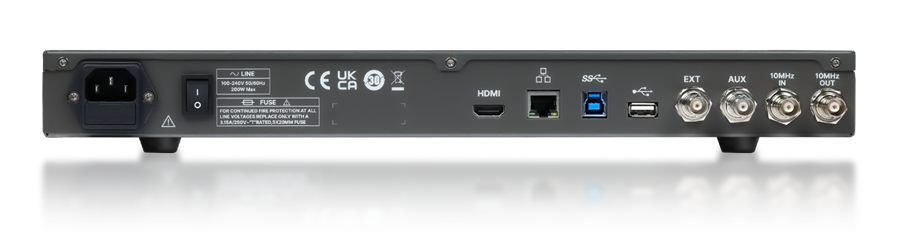

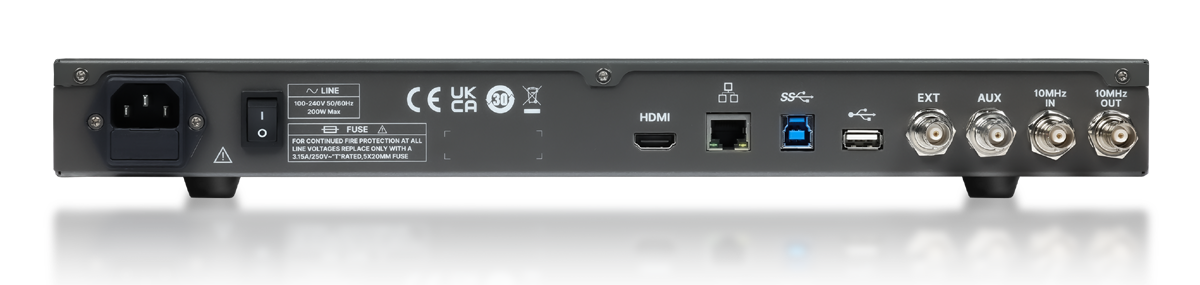

SDS5000L widok od tyłu

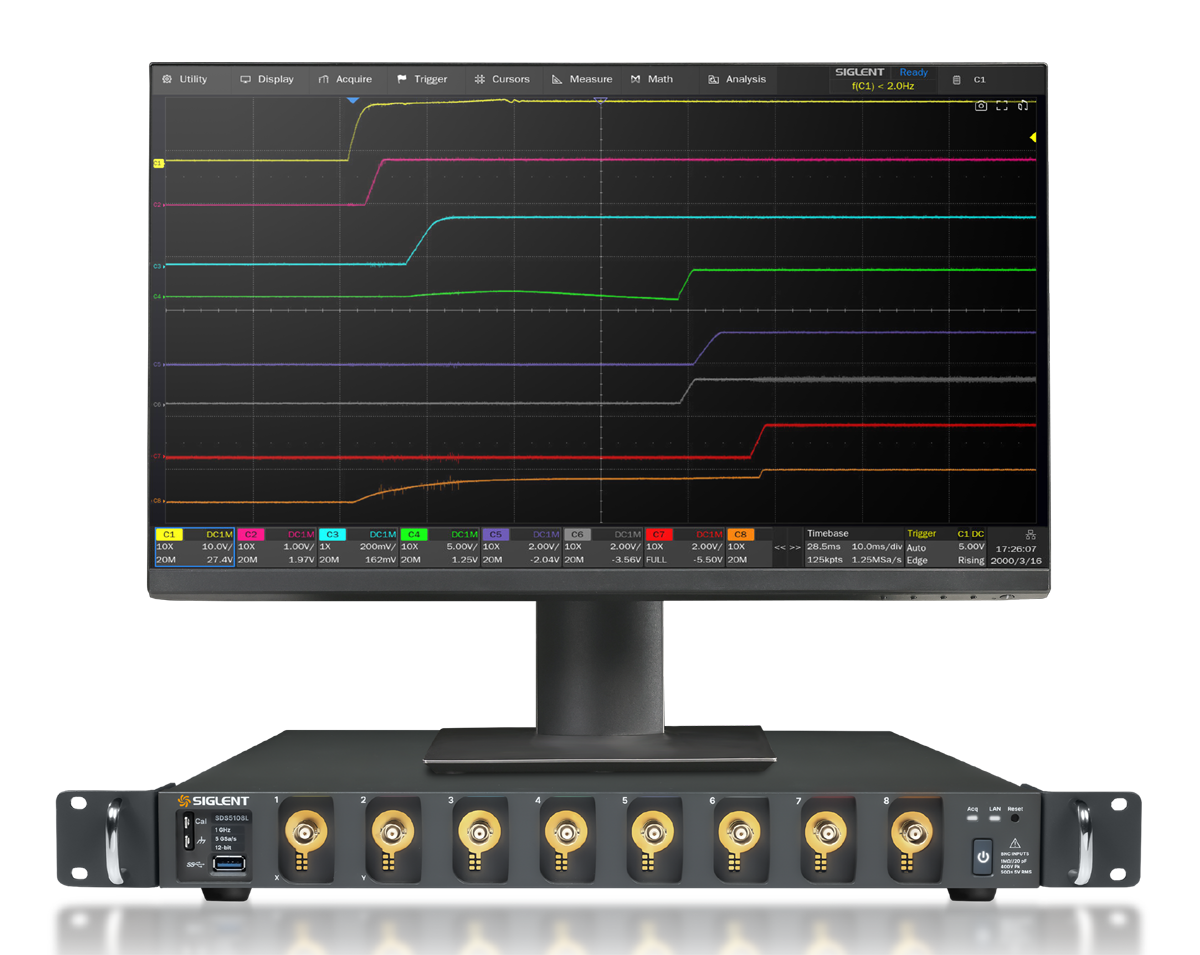

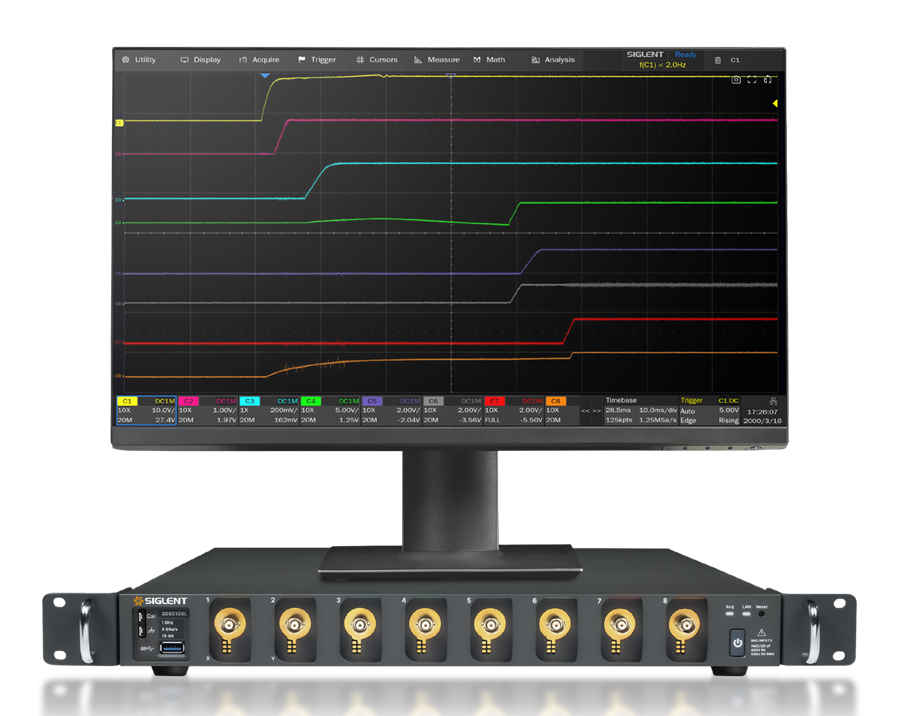

SDS5000L widok z zewnętrznym monitorem
