FCA3000 trzykanałowy konwerter sygnału z cewek Rogowskiego

(sygnał wyjściowy 0÷20mA, 4÷20mA lub 0÷10Vdc)

OpisDane techniczneZakupy
Widok konwertera FCA3000
  • Trzy kanały wejściowe na cewki Rogowskiego
  • Trzy wyjścia True RMS DC
  • Jedno wyjście DC na sumę kanałów
  • Wyjścia 0÷20mA, 4÷20mA lub 0÷10Vdc
  • Czas odpowiedzi wybierany zworkami
  • Odpowiedni dla systemów trójfazowych
  • Standardowa wartość dla pełnej skali 3000A
  • Na życzenie odbiorcy pełna skala do setek kA
  • Kompaktowy rozmiar 9 modułów DIN

Opis ogólny
FCA3000 jest trzykanałowym konwerterem prądu z wyjściami DC. Przetwarza wartości mierzone przez cewkę Rogowskiego na wartość True RMS.
FCA3000 może być używane z dowolną cewką Rogowskiego: sztywną lub elastyczną, według potrzeb. Cewka może być podłączona bezpośrednio do FCA3000 bez żadnego adaptera, ponieważ FCA3000 całkuje sygnał wejściowy i przesuwa go o 90°.
FCA3000 ma trzy niezależne kanały wejściowe, odpowiednie dla trzech cewek oraz cztery kanały wyjściowe DC.
Standardową wartością wejściową jest 100mV/kA z pełną skalą 3000A. Na żądanie jest możliwe wykonanie innych wartości.
Trzy pierwsze wyjścia odpowiadają każdej cewce, czwarte wyjście daje sumę trzech kanałów prądowych.

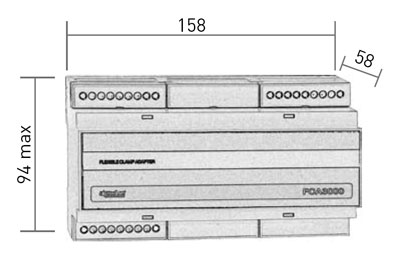

Obudowa FCA3000 ma wymiar 9 modułów na szynę DIN dla szybkiej instalacji.
FCA3000 może być używany, jako interfejs podczas pomiarów prądów przy współpracy z przemysłowymi urządzeniami takimi, jak PLC, systemy SCADA, systemy zabezpieczeń, systemy sterowania, urządzenia pomiarowe etc.

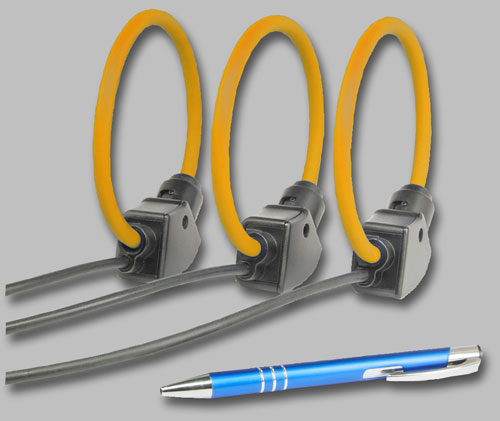

Ze względu na swoje specyficzne cechy, elastyczna cewka Rogowskiego jest niezwykle komfortowym rozwiązaniem do pomiaru prądu i może być używana w ogromnej liczbie przypadków, gdzie tradycyjne sztywne cęgi nie są odpowiednim rozwiązaniem.

Zalety

  • Czwarte wyjście będące sumą trzech kanałów prądowych; w systemach trójfazowych reprezentuje wartość systemu.
  • Wyrównanie sygnału cewek Rogowskiego gwarantuje taką sama wartość wyjściową dla sieci elektrycznych o różnych częstotliwościach.
  • FCA3000 pozwala na wybór za pomocą zworek różnych wartości czasów reakcji wyjścia. Dzięki temu jest odpowiedni dla ogromnej liczby zastosowań.
  • Połączenie trzech kanałów prądowych i zasilacza w jednej obudowie czyni rozwiązanie bardzo kompaktowe i upraszcza podłączenia, pozwalając na oszczędność czasu i miejsca.
  • Obudowa na szynę DIN oferuje łatwą i szybką instalację.

Zastosowania

  • Pomiar prądu True RMS
  • Interfejs PLC
  • Monitorowanie mocy i systemów sterowania
  • Obciążenie indywidualnych maszyn
  • Systemy SCADA
  • Pomiar bardzo silnych prądów
