Widok zestawu LLT Full Kit
Wstęp
Zestawy LLT (Live Line Tester) są przeznaczone do wykonywania pomiarów napięć oraz badania zgodności faz
w liniach napowietrznych oraz w rozdzielniach z aparaturą łączeniową. Zestawy zawierają wszystkie niezbędne
komponenty do efektywnego przeprowadzania tych pomiarów.
Wszystkie elementy umieszczono w solidnych walizkach, gdzie są skutecznie zabezpieczone na czas transportu.
Indywidualne zestawy są dostępne dla systemów 3,3kV, 6,6kV, 11kV, 13,8kV oraz 33kV (50/60Hz).
Tyczki zostały wykonane z wysokiej jakości włókna szklanego,
natomiast obudowy przyrządów z wyprasek z poliwęglanu, dzięki czemu można je używać zarówno w pomieszczeniach, jak
i w terenie, nawet w mokrych warunkach. Sprzęt został skonstruowany do pracy w zakresie temperatur -25°C do +50°C.
Konstrukcja jest zgodna z wymaganiami normy IEC1243 część 2, zestawy LLT używają znanych od lat technologii
pomiarów wysokich napięć. Wszystkie wskazania są prezentowane na mierniku analogowym - obudowa którego może być
obracana o 240°, aby zapewnić optymalna pozycję obserwacji odczytu.
Zasilany bateryjnie moduł testowy pozwala na sprawdzenie sprzętu przed oraz po wykonanych pomiarach oraz może być
używany do sprawdzenia pełnej skali wychylenia miernika.
Dostępne są adaptery, które pozwalają na podłączenie tyczek z zaczepem typu Bowthorpe do badania przewodów napowietrznych
oraz stacja repeatera do powielenia odczytów miernika na poziomie gruntu. W walizce transportowej zarezerwowane są
miejsca na te akcesoria
- Skład zestawów LLT Full Kits:
- tyczka z analogowym miernikiem napięcia wraz z kablem uziemiającym
- tyczka do porównywania faz wraz z kablem
- moduł testowy (do weryfikacji pomiarów tyczek)
- 2 szt. przedłużenia tyczki
- 2 szt. adapterów z zagiętymi końcówkami
- 2 szt. adapterów dla linii napowietrznych
- zestaw do czyszczenia
- sztywna walizka transportowa
- Skład zestawów LLT Basic Kits:
- tyczka z analogowym miernikiem napięcia wraz z kablem uziemiającym
- moduł testowy (do weryfikacji pomiarów tyczek)
- zestaw do czyszczenia
- torba transportowa
|
|
| Badanie linii napowietrznych |

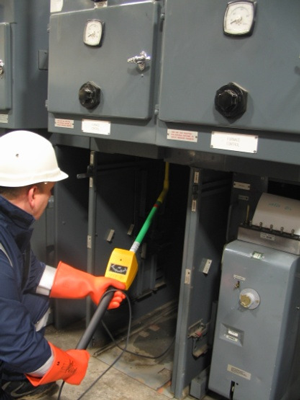

Badanie rozdzielnic |
