Znaczniki pasywne (markery)

ZNACZNIKI PASYWNE (EMS)

Opis
Nowoczesne instalacje podziemne są wykonywane z materiałów nie będących metalami: wodociągi, kanalizacje, gazociągi, światłowody. Aby móc w przyszłości trasować te instalacje, podczas ich wykonywania musimy umieścić nad nimi przewody, albo znaczniki pasywne. Umieszczenie znaczników pasywnych jest również bardzo przydatne nad kablami energetycznymi. Znaczniki umieszcza się nad charakterystycznymi punktami instalacji: miejscami zmian kierunku, trójnikami, przepustami, kolizjami, rewizjami, zaworami, studzienkami, mufami, etc.

Znaczniki pasywne, nazywane również markerami lub EMS (od słów Electronic Marker System), są zbudowane z obwodu rezonansowego LC, zatopionego w polietylenie o wysokiej wytrzymałości mechanicznej oraz dużej odporności na związki organiczne, chemikalia oraz skrajne temperatury. Markery mają różne formy: dysków, kul, kapsli, pokryw, etc. Mogą być zakopane nad kluczowymi elementami instalacji podziemnych podczas ich budowy lub w trakcie napraw. Dzięki zakopaniu pod ziemią nie mają na nie wpływu: wegetacja roślin, wandalizm lub skrajne warunki atmosferyczne. Tradycyjne oznaczenia w postaci słupków, tabliczek, etc. są drogie i nietrwałe. Tradycyjnych oznaczeń nie można również umieścić na przykład nad mufą kablową pod asfaltem na środku drogi, dla znaczników pasywnych nie stanowi to problemu. Staranne i czytelne oznaczenie instalacji podziemnej, chroni ją przed destrukcyjnymi działaniami innych ekip w terenie.
Znaczniki pasywne mogą być precyzyjnie wyszukiwane tzw. lokalizatorami znaczników, na przykład przez 8890MP. Lokalizatory znaczników emitują pole elektromagnetyczne o określonej częstotliwości, które po napotkaniu znacznika indukują w nim przepływ prądu w jego obwodzie rezonansowym. Pobudzony znacznik działa jak antena nadawcza, której sygnał jest wykrywany przez lokalizator.

Różne instalacje podziemne mają przydzielone określone częstotliwości rezonansowe znaczników.

• 169,8kHz (czerwone) - kable energetyczne,
• 145,7kHz (niebieskie) - wodociągi,
• 121,6kHz (zielone) - kanalizacje,

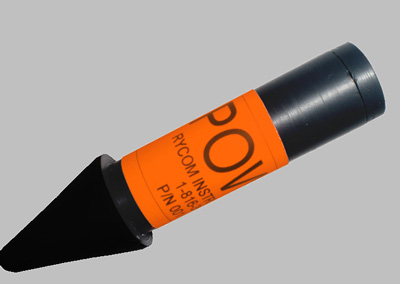

• 101,4kHz (pomarańczowe) - kable telekomunikacyjne,
• 83,0kHz (żółte) - gazociągi,

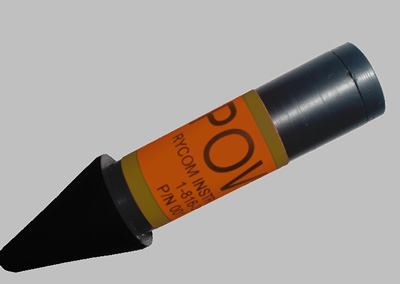

• 77,0kHz (pomarańczowo-czarne) - CATV

Dzięki zróżnicowaniu częstotliwości rezonansowych możemy łatwo trasować obiekty nawet w silnie zurbanizowanym terenie. Na szczęście ceny lokalizatorów są bardzo przystępne, więc każda ekipa serwisowa może być w nie wyposażona.

Wykorzystując lokalizatory znaczników pasywnych łącznie z tanimi i powszechnie dostępnymi odbiornikami GPS (Global Positioning Systems) możemy łatwo stworzyć bazę danych lokalizacji znaczników oraz możemy nanieść ich współrzędne X,Y,Z na mapy komputerowe GIS (Geographic Information System).

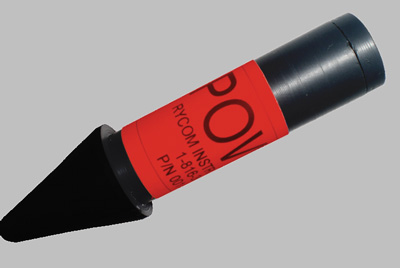

Przykłady oznakowań kabli energetycznych

Znacznik typu dysk 10"
(wykrywany na głębokości do 3m)

Zaślepienie przepustu oznaczone znacznikiem 5"	Znacznik 5" zamocowany do różnych zaślepek	Znacznik 5" zamocowany do różnych zaślepek



Przykłady oznakowań wodociągów

Znacznik typu dysk 10"
(wykrywany na głębokości do 3m)

Wskazuje i chroni wodociąg

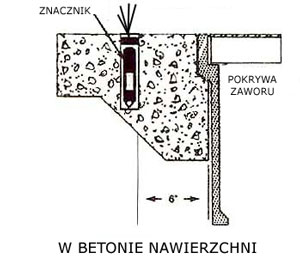

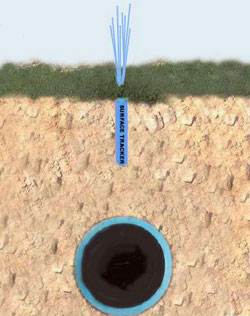

Znaczniki powierzchniowe do oznaczeń trasy rur wodociągowych oraz miejsc studzienek z zaworami. Zasięg wykrywania znaczników do 60cm.	Znaczniki powierzchniowe umieszczone w wywierconym otworze o średnicy 1", zakopane na głębokości 9" w odległości 6" od pokrywy studzienki zaworu.

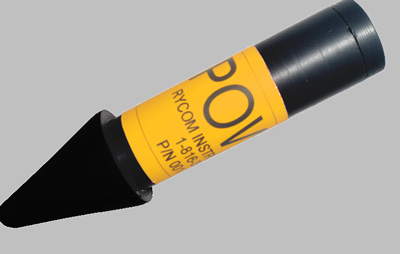

Przykłady oznakowań gazociągów

Znacznik typu dysk 10"
(wykrywany na głębokości do 3m)

Oznakowanie zaworu gazowego

Informacje dla zamawiających

Nazwa	Nr kat.
Dysk 10" (83,0kHz, żółty), znacznik instalacji gazowych (25 sztuk)	004-00013-00
Dysk 5" (83,0kHz, żółty), znacznik instalacji gazowych (25 sztuk)	004-00012-00
Dysk 10" (169,8kHz, czerwony), znacznik instalacji elektrycznych (25 sztuk)	004-00013-01
Dysk 5" (169,8kHz, czerwony), znacznik instalacji elektrycznych (25 sztuk)	004-00012-01
Dysk 10" (101,4kHz, pomarańczowy), znacznik lini telefonicznych (25 sztuk)	004-00013-02
Dysk 5" (101,4kHz, pomarańczowy), znacznik lini telefonicznych (25 sztuk)	004-00012-02
Dysk 10" (145,7kHz, niebieski), znacznik wodociągów (25 sztuk)	004-00013-03
Dysk 5" (145,7kHz, niebieski), znacznik wodociągów (25 sztuk)	004-00012-03
Dysk 10" (77,0kHz, czarno/pomarańczowy), znacznik kabli CATV (25 sztuk)	004-00013-04
Dysk 5" (77,0kHz, czarno/pomarańczowy), znacznik kabli CATV (25 sztuk)	004-00012-04
Dysk 10" (121,6kHz, zielony), znacznik kanalizacji (25 sztuk)	004-00013-05
Dysk 5" (121,6kHz, zielony), znacznik kanalizacji (25 sztuk)	004-00012-05
