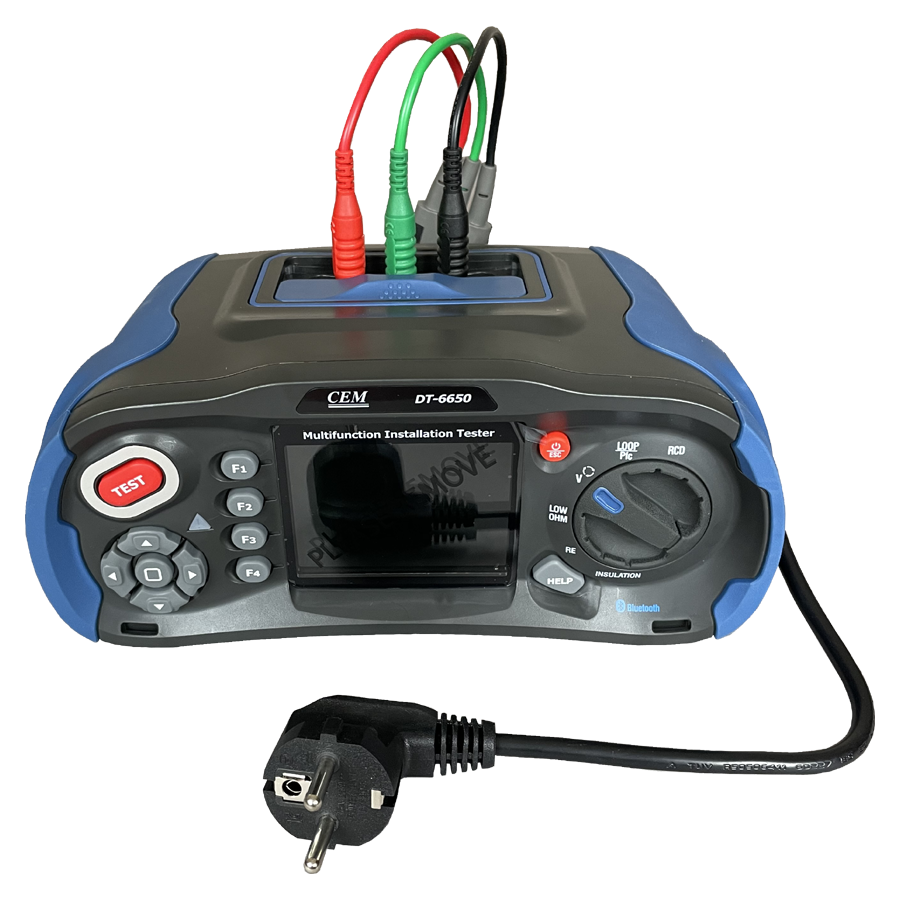

| Pomiar pętli L-PE (dużym prądem) |
| Zakres (Ω) |
Rozdzielczość (Ω) |
Dokładność |
| 0,23 ÷ 9,99 |
0,01 |
± (4% odczytu + 6 cyfr) |
| 10,0 ÷ 99,9 |
0,1 |
| 100 ÷ 999 |
1 |
Prąd pomiarowy: 8,0A - 25,0A
Zakres napięć: 195 ÷ 260V AC (50/60Hz)
| Pomiar pętli L-PE (małym prądem bez wyzwolenia RCD) |
| Zakres (Ω) |
Rozdzielczość (Ω) |
Dokładność |
| 0,23 ÷ 9,99 |
0,01 |
± (5% odczytu + 6 cyfr) |
| 10,0 ÷ 99,9 |
0,1 |
|
| 100 ÷ 999 |
1 |
|
Prąd pomiarowy: <15mA
Zakres napięć: 195 ÷ 260V AC (50/60Hz)
| Pomiar pętli L-N |
| Zakres (Ω) |
Rozdzielczość (Ω) |
Dokładność |
| 0,23 ÷ 9,99 |
0,01 |
± (4% odczytu + 4 cyfry) |
| 10,0 ÷ 99,9 |
0,1 |
| 100 ÷ 999 |
1 |
Prąd pomiarowy: 8,0A - 25,0A
Zakres napięć: 195 ÷ 260V AC (50/60Hz)
| Spodziewany prąd zwarcia (PSC) |
| Parametr |
Wartość |
| Obliczenia |
Spodziewany prąd zwarcia do ziemi (PEFC) lub spodziewany prąd zwarcia (PSC) jest wyznaczany przez podzielenie zmierzonego napięcia sieci przez zmierzoną impedancję pętli (L-PE) lub odpowiednio (L-N) |
| Zakres |
0 do 10kA lub 0 do 50kA |
| Zakres i rozdzielczość |
Zakres |
Rozdzielczość |
| 0 do 10kA |
1A |
| 0 do 50kA |
1A |
| Dokładność |
Określana przez dokładność pomiaru pętli oraz dokładność pomiaru napięcia sieciowego |
Pomiary RCD (PN-EN 61557-6)
Prądy znamionowe RCD (IΔn): 10mA, 30mA, 100mA, 300mA, 500mA, 650mA oraz 1A.
Prąd pomiarowy: IΔnx1/2, IΔnx1, IΔnx2 oraz IΔnx5
| Dokładność prądu pomiarowego |
| Krotność prądu znamionowego |
Dokładność |
| IΔn x1/2 |
- 10% ÷ 0% |
| IΔn x1 |
0% ÷ 10% |
| IΔn x2 |
0% ÷ 10% |
| IΔn x5 |
0% ÷ 10% |
| Zakres pomiaru czasu zadziałania |
| Krotność prądu znamionowego |
Zakres pomiaru czasu |
| IΔn x1/2 |
0ms ÷ 2000ms |
| IΔn x1 |
0ms ÷ 300ms |
| IΔn x2 |
0ms ÷ 150ms |
| IΔn x5 |
0ms ÷ 40ms |
Kształt prądu pomiarowego: sinusoida (AC)
Typy RCD: standardowe (G – bezzwłoczne), selektywne (S – zwłoczne).
Faza początkowa prądu pomiarowego: 0° (zbocze narastające), 180° (zbocze opadające).
Zakres napięć: 195 ÷ 260V AC (50/60Hz).
Dokładność pomiaru czasu RCD: ± (5% odczytu + 1 cyfra).
Rozdzielczość pomiaru czasu wyzwolenia: 0,1ms.
Dokładność pomiaru rzeczywistego prądu zadziałania RCD: ±(10% odczytu + 4 cyfry).
| Pomiar napięcia i częstotliwości |
| Zakres pomiarowy (V)/AC-DC |
Rozdzielczość (V) |
Dokładność |
| 80 ÷ 500 |
1 |
± (2% odczytu + 2 cyfry) |
| Zakres pomiarowy (Hz) |
Rozdzielczość (Hz) |
Dokładność |
| 45 ÷ 65 |
1 |
±2Hz |
| Rezystancja izolacji |
| Napięcie pomiarowe |
Zakres |
Rozdzielczość |
Dokładność |
Prąd pomiarowy |
Prąd zwarciowy |
125V
(0% ÷ +10%) |
0,125 ÷ 4,000MΩ |
0,001MΩ |
± (3% odczytu + 10 cyfr) |
1mA
przy obciążeniu 125kΩ |
≤1mA |
| 4,001 ÷ 40,00MΩ |
0,01MΩ |
± (2% odczytu + 10 cyfr) |
| 40,01 ÷ 400,0MΩ |
0,1MΩ |
± (4% odczytu + 5 cyfr) |
| 400,1 ÷ 1000MΩ |
1MΩ |
± (5% odczytu + 5 cyfr) |
250V
(0% ÷ +10%) |
0,250 ÷ 4,000MΩ |
0,001MΩ |
± (3% odczytu + 10 cyfr) |
1mA
przy obciążeniu 250kΩ |
≤1mA |
| 4,001 ÷ 40,00MΩ |
0,01MΩ |
± (2% odczytu + 10 cyfr) |
| 40,01 ÷ 400,0MΩ |
0,1MΩ |
± (3% odczytu + 2 cyfry) |
| 400,1 ÷ 1000MΩ |
1MΩ |
± (3% odczytu + 2 cyfr) |
500V
(0% ÷ +10%) |
0,500 ÷ 4,000MΩ |
0,001MΩ |
± (3% odczytu + 10 cyfr) |
1mA
przy obciążeniu 500kΩ |
≤1mA |
| 4,001 ÷ 40,00MΩ |
0,01MΩ |
± (2% odczytu + 10 cyfr) |
| 40,01 ÷ 400,0MΩ |
0,1MΩ |
± (3% odczytu + 2 cyfry) |
| 400,1 ÷ 1000MΩ |
1MΩ |
± (4% odczytu + 5 cyfr) |
1000V
(0% ÷ +10%) |
1,000 ÷ 4,000MΩ |
0,001MΩ |
± (3% odczytu + 10 cyfr) |
1mA
przy obciążeniu 1MΩ |
≤1mA |
| 4,001 ÷ 40,00MΩ |
0,01MΩ |
± (2% odczytu + 10 cyfr) |
| 40,01 ÷ 400,0MΩ |
0,1MΩ |
± (3% odczytu + 2 cyfry) |
| 400,1 ÷ 1000MΩ |
1MΩ |
± (4% odczytu + 5 cyfr) |
| Rezystancja (ciągłość przewodów ochronnych oraz połączeń wyrównawczych) |
| Zakres |
Rozdzielczość |
Dokładność |
Max napięcie rozwarcia |
Wytrzymałość |
| 0,000 ÷ 999,9Ω |
0,01Ω |
± (1,5% odczytu + 30 cyfr) |
6V |
250Vrms |
| 10,00 ÷ 99,99Ω |
0,01Ω |
± (1,5% odczytu + 3 cyfry) |
| 100,0 ÷999,9Ω |
0,1Ω |
| 1000 ÷ 2000Ω |
1Ω |
± (1,5% odczytu + 5 cyfr) |
| Rezystancja uziemienia |
| Zakres |
Rozdzielczość |
Dokładność |
| 0,00 ÷ 99,99Ω |
0,01Ω |
± (2% odczytu + 30 cyfr) |
| 100,0 ÷ 999,9Ω |
0,1Ω |
| 1000 ÷ 2000Ω |
1Ω |
± (2% odczytu + 6 cyfr) |
| DANE OGÓLNE |
|
| Zasilanie |
8 x 1,5V AA baterie alkaliczne lub 8 x 1,2V AA akumulatory Ni-MH |
| Czas pracy baterii |
około 15 godzin |
| Kategoria przepięciowa |
CAT III 600V |
| Izolacja |
Podwójna izolacja |
| Szczelność obudowy |
IP65 |
| Typ wyświetlacza LCD |
3,5" TFT |
| Rozmiar w pikselach |
320 x 240 |
| Temperatura pracy |
0°C ÷ 45°C |
| Wilgotność względna |
95% 10°C ÷ 30°C: bez kondensacji
75% 30°C ÷ 40°C
|
| Temperatura przechowywania |
-10°C ÷ 60°C |
| Wysokość n.p.m. |
2000m |
| Zabezpieczenie |
bezpiecznik 500mA szybki |
| Wymiary |
22,5cm x 10,5cm x 13cm |
| Waga |
1,56kg |
