Testery WN AC o mocach do 40kVA

(seria HPA)

HPA-5010FC1	HPA-20020FC3

Wybór wysokonapięciowego systemu AC do badań izolacji

Wysokonapięciowe badanie AC wymaga wyższych mocy i prądów niż przy badaniu DC tego samego obiektu. Istnieje kilka parametrów, które muszą być rozważone, gdy wybieramy system AC, najważniejszym jest pojemność obciążenia, która dyktuje moc wymaganą od systemu pomiarowego. Poniżej podano rozważania przydatne przy wyborze systemu.

Napięcie wyjściowe
Wybrać system z 20 - 25% wyższym napięciem, niż obecnie potrzebne uwzględniając możliwości zwiększenia wymagań w normach badawczych lub zmiany w zastosowaniach. Jednakże, prąd wyjściowy systemu pomiarowego jest oparty na zakresie kVA przy pełnym napięciu. Jakiekolwiek zwiększenie zakresu napięcia wyjściowego dla tego samej mocy kVA systemu spowoduje proporcjonalne zmniejszenie prądu wyjściowego.

Zakres mocy/prądu
Podczas badań AC większość obciążeń ma charakter pojemnościowy. W celu przyłożenia wysokiego napięcia AC przy 50/60Hz do obciążenia pojemnościowego wymaga wyższej mocy i prądu od systemu pomiarowego, niż typowe przenośne systemy AC mogą dostarczyć. W zależności od badanych obiektów mogą być potrzebne systemy o mocach 10 - 20kVA. Pojemność obciążenia musi być znana w celu obliczenia wymaganego prądu przy wymaganym napięciu. Nie dobrać za małego systemu: wybrać system o przynajmniej 20 - 25% większej mocy niż przypuszczamy, że jest potrzebna. W celu określenia wymaganego prądu wyjściowego systemu, może być wykorzystane następujące równanie:

A = 2πfCV

A = wymagany prąd pomiarowy w (A)
C = pojemność obciążenia w Faradach (F)
f = częstotliwość w Hercach (Hz)
V = napięcie pomiarowe w woltach (V)

Innym sposobem określenia wymaganego prądu przy wymaganym napięciu jest przyłożenie niższego napięcia do obciążenia i zmierzenia prądu. Prąd wymagany przy wyższym napięciu powinien być proporcjonalnie większy. Na przykład: jeżeli obciążenie pobiera 10mA przy 5kV to będzie ono pobierało około 100mA przy 50kV. Należy pamiętać, że system pomiarowy AC jest urządzeniem ze stałym prądem wyjściowym. Maksymalny prąd wyjściowy jest taki sam przy każdym napięciu.

Cykl obciążenia
Większość systemów jest wykonywana dla 50/60 cyklów na sekundę. Jednakże badania produkcyjne mogą wymagać kolejnych badań przez wiele godzin. Większość systemów pomiarowych HVI AC ma 50% znamionowy cykl obciążenia, co oznacza, że pełna moc wyjściowa może być dostarczana przez jedną godzinę i przez następną godzinę system musi być wyłączony. Cykl pracy ciągłej wynosi około 80% pełnej mocy wyjściowej. Szczegóły podano w danych technicznych.

Wymagania odnośnie wyładowań niezupełnych
Wiele systemów HVI AC ma znamionowe wyładowania niezupełne <10pc przy pełnym napięciu, ale nie wszystkie. Generalnie, modele z przepustami w kadziach stalowych są modelami <10pc, podczas, gdy modele z kadziami z włókna szklanego i/lub z kablami wyjściowymi nie są. Należy skontaktować się z producentem.

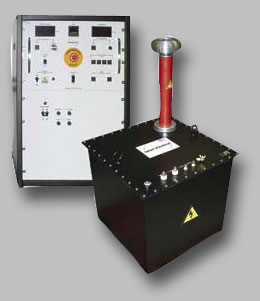

HPA-1010FC3	HPA-10010FC3	HPA-055M

Oferta

• 5kVA
  • Zasilanie: 230V, 50/60Hz, jednofazowe, 25A
  • Cykl obciążenia:
    • 5kVA 1h zał./1h wył.
    • 4kVA praca ciągła

• 10kVA
  • Zasilanie: 230V, 50/60Hz, jednofazowe, 50A
  • Cykl obciążenia:
    • 10kVA 1h zał./1h wył.
    • 8kVA praca ciągła

• 20kVA
  • Zasilanie: 230V, 50/60Hz, jednofazowe, 90A
  • Cykl obciążenia:
    • 20kVA 1h zał./1h wył.
    • 16kVA praca ciągła

• 40kVA
  • Zasilanie: 230V, 50/60Hz, jednofazowe, 180A
  • Cykl obciążenia:
    • 40kVA 1h zał./1h wył.
    • 32kVA praca ciągła

Opcja: dla modeli 5kVA - 40kVA, jedyną konfiguracją są stalowe kadzie, możliwy jest odczep 50% napięcia przy pełnej mocy

• Modele do badań silników

Konfiguracje części wysokiego napięcia

Za wyjątkiem modeli o najmniejszych mocach 5kVA, 10kVA i 20kVA, które zawierają sekcje wysokiego napięcia wewnątrz części sterującej, wszystkie pozostałe modele mają oddzielną sekcję WN. Występują dwie konstrukcje sekcji WN, kadź stalowa z przepustem wyjściowym oraz cylinder z włókna szklanego z toroidalnym wyjściem. HVI może dostarczyć konstrukcje jednoczęściowe dla kilku modeli o niższych napięciach, jak 10kV model pokazany na zdjęciu. Kadź stalowa z wyjściem kablowym dla modeli z napięciami do 50kV jest możliwa na życzenie klienta. Nie są dostarczane kable wyjściowe dla modeli wyjściami w formie przepustów i oraz z toroidami.

Wersje wykonań części sterujących

	Rys. C1 Uproszczone sterowanie z ręczną regulacją napięcia wyjściowego - do 5kVA Miernik napięcia: dwa zakresy Miernik prądu: trzy zakresy Wyłącznik zasilania z kontrolką WN zał./wył. Pokrętło regulacji napięcia wyjściowego Regulowane zabezpieczenie nadprądowe z resetem
	Rys. C2 Uproszczone sterowanie z silnikową regulacją napięcia wyjściowego - do 10kVA Miernik napięcia: dwa zakresy Miernik prądu: trzy zakresy Wyłącznik zasilania z kontrolką WN zał./wył. Przełącznik narastania/obniżania napięcia ze stałą szybkością Regulowane zabezpieczenie nadprądowe z resetem Przycisk bezpieczeństwa WYŁ.
	Rys. C3 Automatyczne sterowanie i cyfrowe mierniki - dowolne kVA Miernik napięcia: cyfrowy 3,5 cyfry Miernik prądu: cyfrowy 3,5 cyfry Wyłącznik zasilania z kontrolką WN zał./wył. Tryb wyjściowy ręczny/automatyczny Przełącznik narastania/obniżania napięcia ze stałą szybkością Cztery szybkości narastania V/sek. 10 - 100 sek. Licznik czasu pomiaru Regulowane zabezpieczenie nadprądowe z resetem Przycisk bezpieczeństwa WYŁ.

OPCJE:
Interfejs PLC: zawiera 0-10Vdc sygnał wyjściowy do monitorowania napięcia i prądu, 0-10Vdc sygnały wejściowe do ustawienia punktów napięcia i prądu, oraz styki normalnie otwarte do sterowania zasilania zał./wył., możliwość zdalnego sterowania, zabezpieczenia nadmiarowe, szybkość narastania i obniżania napięcia oraz inne.
