Cechy szczególne
- Dostępne wersje:
- ST612 - wersja podstawowa
- ST612 z USB - z funkcją zapisu przebiegów na pendrive USB
- Brak martwej strefy
- Duża szybkość pomiaru i dokładne wyznaczenie odległości do uszkodzenia
- Łatwość przenoszenia
- Duży kolorowy wyświetlacz LCD
- Ergonomiczny interfejs, sześć przycisków funkcyjnych pozwala wykonać wszystkie pomiary
- Pojemny akumulator litowy, zapewnia na 10 godzin ciągłej pracy

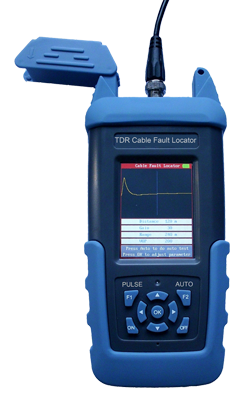

Lokalizator uszkodzeń kabli ST612 jest łatwym w obsłudze, przenośnym i lekkim przyrządem. Wykorzystuje technologię reflektometru do
pomiaru rzeczywistej lokalizacji miejsc uszkodzeń, takich, jak przerwa w żyle, zwarcie między żyłami, zwarcie do ziemi (niskoomowe),
osłabienie izolacji i słaby styk dla kabli w pancerzu ołowianym, jak również w powłoce z tworzywa.
Po ustawieniu prawidłowej wartości szybkości rozchodzenia się impulsów w kablu, tak zwanego współczynnika VOP, wystarczy tylko nacisnąć przycisk AUTO i w ciągu 2 sekund otrzymamy wynik.
Automatycznie dopasowuje się do impedancji falowej kabli w zakresie od 50 do 300Ω.
Jest to niezwykle efektywne narzędzie redukujące czas odnajdywania uszkodzenia, zwiększające efektywność pracy i redukujące koszty pracy personelu odpowiedzialnego za utrzymanie sprawności
linii. Może być również używany do odbiorów oraz inspekcji linii kablowych.
|
|

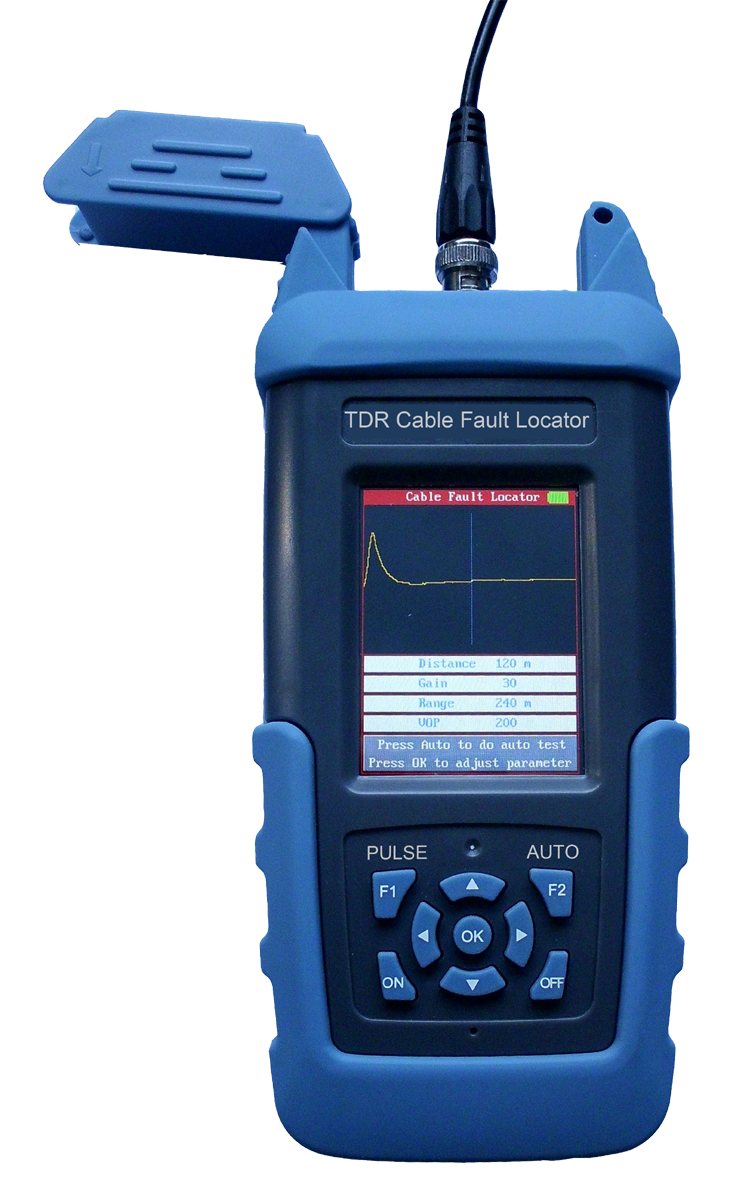

| Duży kolorowy wyświetlacz LCD |
Eronomiczna obsługa za pomocą przycisków |
Oprogramowanie TDR Analysis
Do reflektometrów w wersji z USB dołączone jest oprogramowanie pozwalające na analizę zarejestrowanych przebiegów
chrakterystyk zmian impedancji falowej kabla, po zaimportowaniu ich do komputera.
Rejestracja i przenoszenie przebiegów odbywa się poprzez dostarczaną razem z reflektometrem pamięć USB (Pendrive).
|
|
| Przykład złożonego uszkodzenia |
Przykład przerwy w kablu |
Empiryczne wyznaczanie współczynnika VOP
Niestety producenci zazwyczaj nie podają wartości VOP dla swoich kabli. Pozostaje więc stworzenie
własnej biblioteki VOP dla kabli z którymi mamy do czynienia.
Na szczęście, wyznaczenie rzeczywistej wartości VOP kabla jest dosyć proste. Należy tylko podłączyć reflektometr do tego
samego kabla o znanej długości. Zazwyczaj kable mają nadrukowaną długość co 1m więc nawet nie ma potrzeby
ich mierzenia. Następnie należy tak regulować wartość VOP, aż reflektometr pokaże prawidłową długość kabla.
Uzyskany wynik VOP dla danego kabla zanotować na przyszłość.
