| Charakterystyka DC |
|
Dokładność ±(% odczytu + % zakresu)[1]
|
| Funkcja |
Zakres[2] |
Prąd pomiarowy
lub
napięcie obciążenia |
1 Rok
23°±5°C |
Współczynnik
temperaturowy
0°C÷18°C
28°C÷50°C |
| Napięcie DC |
200mV |
|
0,015+0,004 |
0,0015+0,0005 |
| 2V |
|
0,015+0,003 |
0,0010+0,0005 |
| 20V |
|
0,015+0,004 |
0,0020+0,005 |
| 200V |
|
0,015+0,003 |
0,0015+0,005 |
| 1000V[4] |
|
0,015+0,003 |
0,0015+0,005 |
| Prąd DC |
200μA |
<8mV |
0,055+0,005 |
0,003+0,001 |
| 2mA |
<80mV |
0,055+0,005 |
0,002+0,001 |
| 20mA |
<0,05V |
0,095+0,020 |
0,008+0,001 |
| 200mA |
<0,05V |
0,070+0,008 |
0,005+0,001 |
| 2A |
<0,1V |
0,170+0,020 |
0,013+0,001 |
| 10A[5] |
0,3V |
0,250+0,010 |
0,008+0,001 |
| Rezystancja[3] |
200Ω |
1mA |
0,030+0,005 |
0,0030+0,0006 |
| 2kΩ |
1mA |
0,020+0,003 |
0,0030+0,0005 |
| 20kΩ |
100μA |
0,020+0,003 |
0,0030+0,0005 |
| 200Ω |
10μA |
0,020+0,010 |
0,0030+0,0005 |
| 2MΩ |
1μA |
0,040+0,004 |
0,0040+0,0005 |
| 10MΩ |
200nA |
0,250+0,003 |
0,0100+0,0005 |
| 100MΩ |
200nA || 10MΩ |
1,75+0,004 |
0,2000+0,0005 |
| Test diody |
2,0V[6] |
1mA |
0,05+0,01 |
0,0050+0,0005 |
| Test ciągłości |
2000Ω |
1mA |
0,05+0,01 |
0,0050+0,0005 |
Uwagi:
[1] Specyfikacja dla 0,5 godzinnego nagrzewania, szybkości pomiaru "slow" i temperatury kalibracji 18C ÷ 28°C
[2] 20% poza zakresem dla wszystkich zakresów za wyjątkiem DCV 1000V, ACV 750V, DCI 10A i ACI 10A.
[3] Specyfikacja dla pomiarów 4-przewodowych lub 2-przewodowych w trybie "REF". Dodatkowy błąd ±0,2Ω będzie generowany, jeżeli pomiar 2-przewodowy będzie wykonywany bez opcji "REF".
[4] Plus 0,02mV błędu na 1V poza ±500VDC.
[5] 30 sekund wyłączenia po 30 sekundach załączenia jest zalecane dla prądów ciągłych większych niż 7A DC lub 7A AC RMS.
[6] Specyfikowane dokładności są tylko dla napięć mierzonych na zaciskach wejściowych. Typowa wartość prądu pomiarowego wynosi 1mA.
Spadek napięcia na złączu diody może wahać się wraz z prądem zasilania.
| Charakterystyka AC |
|
Dokładność ±(% odczytu + % zakresu)[1]
|
| Funkcja |
Zakres[2] |
Zakres częstotliwości |
1 Rok
23°±5°C |
Współczynnik
temperaturowy
0°C÷18°C
28°C÷50°C |
| Napięcie AC TrueRMS[3] |
200mV |
20Hz ÷ 45Hz |
1,5+0,1 |
0,01+0,005 |
| 45Hz ÷ 25kHz |
0,2+0,05 |
0,01+0,005 |
| 20kHz ÷ 50kHz |
1,0+0,05 |
0,01+0,005 |
| 50kHz ÷ 100kHz |
3,0+0,05 |
0,05+0,010 |
| 2V |
20Hz ÷ 45Hz |
1,5+0,1 |
0,01+0,005 |
| 45Hz ÷ 25kHz |
0,2+0,05 |
0,01+0,005 |
| 20kHz ÷ 50kHz |
1,0+0,05 |
0,01+0,005 |
| 50kHz ÷ 100kHz |
3,0+0,05 |
0,05+0,010 |
| 20V |
20Hz ÷ 45Hz |
1,5+0,1 |
0,01+0,005 |
| 45Hz ÷ 25kHz |
0,2+0,05 |
0,01+0,005 |
| 20kHz ÷ 50kHz |
1,0+0,05 |
0,01+0,005 |
| 50kHz ÷ 100kHz |
3,0+0,05 |
0,05+0,010 |
| 200V |
20Hz ÷ 45Hz |
0,01+0,005 |
1,5+0,1 |
| 45Hz ÷ 25kHz |
0,01+0,005 |
0,2+0,05 |
| 20kHz ÷ 50kHz |
0,01+0,005 |
1,0+0,05 |
| 50kHz ÷ 100kHz |
0,05+0,010 |
3,0+0,05 |
| 750V |
20Hz ÷ 45Hz |
1,5+0,1 |
0,01+0,005 |
| 45Hz ÷ 25kHz |
0,01+0,005 |
0,2+0,05 |
| 20kHz ÷ 50kHz |
0,01+0,005 |
1,0+0,05 |
| 50kHz ÷ 100kHz |
0,05+0,010 |
3,0+0,05 |
| Prąd AC[4] |
20mA |
20Hz ÷ 45Hz |
1,5+0,10 |
0,015+0,015 |
| 45Hz ÷ 2kHz |
0,5+0,10 |
0,015+0,006 |
| 2kHz ÷ 10kHz |
2,50+0,20 |
0,015+0,006 |
| 200mA |
20Hz ÷ 45Hz |
1,5+0,10 |
0,015+0,005 |
| 45Hz ÷ 2kHz |
0,5+0,10 |
0,015+0,005 |
| 2kHz ÷ 10kHz |
2,50+0,20 |
0,015+0,005 |
| 2A |
20Hz ÷ 45Hz |
1,5+0,20 |
0,015+0,005 |
| 45Hz ÷ 2kHz |
0,5+0,20 |
0,015+0,005 |
| 2kHz ÷ 10kHz |
2,50+0,20 |
0,015+0,005 |
| 10A[5] |
20Hz ÷ 45Hz |
1,5+0,15 |
0,015+0,005 |
| 45Hz ÷ 2kHz |
0,50+0,15 |
0,015+0,005 |
| 2kHz ÷ 10kHz |
2,50+0,20 |
0,015+0,005 |
| Dodatkowy błąd współczynnika szczytu (nie sinusoida)[6]
|
|
Współczynnik szczytu przebiegu
|
Błąd (% zakresu)
|
| 1÷2 |
0,05 |
| 2÷3 |
0,2 |
Uwagi:
[1] Specyfikacja dla 0,5 godzinnego nagrzewania, szybkości pomiaru "slow" i temperatury kalibracji 18C ÷ 28°C
[2] 20% poza zakresem dla wszystkich zakresów za wyjątkiem DCV 1000V, ACV 750V, DCI 10A i ACI 10A.
[3] Specyfikacje podano dla amplitudy przebiegu sinusoidalnego na wejściu >5% zakresu. Dla wejść 1% do 5% zakresu i <50kHz dodać dodatkowy błąd 0,1% zakresu
[4] Podane specyfikacje dla sinusoidy na wejściu > 5% zakresu. Należy dodać 0,1% błędu dla wartości od 1% do 5% zakresu.
[5] 30 sekund wyłączenia po 30 sekundach załączenia jest zalecane dla prądów ciągłych większych niż 7A DC lub 7A AC RMS.
| Charakterystyka pomiaru częstotliwości i okresu |
|
Dokładność ±(% odczytu + % zakresu)[1]
|
| Funkcja |
Zakres |
Zakres częstotliwości |
1 Rok
23°±5°C |
Współczynnik
temperaturowy
0°C÷18°C
28°C÷50°C |
| Częstotliwość /okres |
200mV ÷ 750V[2] |
20Hz ÷ 2kHz |
0,01+0,003 |
0,002+0,001 |
| 2kHz ÷ 20kHz |
0,01+0,003 |
0,002+0,001 |
| 20kHz ÷ 200kHz |
0,01+0,003 |
0,002+0,001 |
| 200kHz ÷ 1MHz |
0,01+0,006 |
0,002+0,002 |
Uwagi:
[1] Specyfikacja po 0,5 godzinnym nagrzewaniu
[2] Jeżeli nie podano inaczej, napięcie AC jest od 15% do 120% zakresu gdy <100kHz i 30% do 120% gdy >100kHz. Zakres 750V jest ograniczony do 750V RMS.
| Charakterystyka pomiaru pojemności |
|
Dokładność ±(% odczytu + % zakresu)[1]
|
| Funkcja |
Zakres[2] |
Max prąd pomiaru |
1 Rok
23°±5°C |
Współczynnik
temperaturowy
0°C÷18°C
28°C÷50°C |
| Pojemność |
2nF |
10μA |
3+1,0 |
0,08+0,002 |
| 20nF |
10μA |
1+0,5 |
0,02+0,001 |
| 200nF |
100μA |
1+0,5 |
0,02+0,001 |
| 2μF |
100μA |
1+0,5 |
0,02+0,001 |
| 20μF |
1mA |
1+0,5 |
0,02+0,001 |
| 200μF |
1mA |
1+0,5 |
0,02+0,001 |
| 10 000μF |
1mA |
2+0,5 |
0,02+0,001 |
Uwagi:
[1] Specyfikacja po 0,5 godzinnym nagrzewaniu i pracy "REF". Użycie kondensatorów nie foliowych może generować dodatkowe błędy.
[2] Specyfikacje podano dla od 1% do 120% zakresu 2nF i zakresu 10% do 120% pozostałych zakresów.
| Charakterystyka pomiaru temperatury |
|
Dokładność ±(% odczytu + % zakresu)[1]
|
| Funkcja |
Typ sondy |
Model sondy |
Zakres
temperatury
pracy |
1 Rok
23°±5°C |
Współczynnik
temperaturowy
0°C÷18°C
28°C÷50°C |
| Temperatura |
RTD[2] |
α=0,00385 |
-200°C ÷ 660°C |
0,16°C |
0,08+0,002 |
| TC[3] |
B |
0° ÷ 1820°C |
0,76°C |
0,14°C |
| E |
-270° ÷ 1000°C |
0,5°C |
0,02°C |
| J |
-210° ÷ 1200°C |
0,5°C |
0,02°C |
| K |
-270° ÷ 1372°C |
0,5°C |
0,03°C |
| N |
-270° ÷ 1300°C |
0,5°C |
0,04°C |
| R |
-270° ÷ 1768°C |
0,5°C |
0,09°C |
| S |
-270° ÷ 1768°C |
0,6°C |
0,11°C |
| T |
-270° ÷ 400°C |
0,5°C |
0,03°C |
Uwagi:
[1] Specyfikacja po 0,5 godzinnym nagrzewaniu i nie zawiera błędu sondy.
[2] Specyfikacja dla pomiarów 4-przewodowych lub 2-przewodowych wykonując pomiar w trybie "REF".
[3] Wbudowane zimne złącze kompensacyjne dla termopar, dokładność wynosi ±1°C
| Metody pomiarowe i pozostałe charakterystyki |
| Napięcie DC |
| Rezystancja wejściowa |
Zakresy 200mV i 2V: wybierane 10MΩ lub 10GΩ |
| Zakresy 20V, 200V, 1000V: 10MΩ ±2% |
| Prąd polaryzacji wejścia |
<90pA, 25°C |
| Wytrzymałość wejścia |
1000V na wszystkich zakresach |
| CMRR |
120dB (dla 1k niezrównoważonej rezystancji w LO, max 500VDC |
| NMRR |
60dB przy szybkości pomiaru "slow" |
| 20dB są dodawane jeżeli otwarty jest filtr AC |
| Rezystancja |
| Metoda pomiarowa |
wybierana 4-przewodowa lub 2-przewodowa |
| Wytrzymałość wejścia |
1000V na wszystkich zakresach |
| Prąd DC |
| Rezystor bocznika |
200μA napięcie próbkowania < 8mV |
| 2mA napięcie próbkowania <80mV |
| 1Ω dla 20mA, 200mA |
| 0,01Ω dla 2A, 10A |
| Wytrzymałość wejścia |
Panel tylny: dostępny bezpiecznik 10A/250V szybki topikowy |
| Wewnętrzny: 12A/250V, zwłoczny topikowy |
| Ciągłość/Test diody |
| Metoda pomiarowa |
źródło prądowe 1mA ±5% lub napięcie rozwarcia |
| Brzęczyk |
tak |
| Próg ciągłości |
regulowany |
| Wytrzymałość wejściowa |
1000V |
| Napięcie AC True RMS |
| Metoda pomiarowa |
Sprzężenie AC pomiar True RMS - polaryzacja do 1000V dozwolona jest polaryzacja na każdym zakresie |
| Współczynnik szczytu |
≤3 dla całej skali |
| Impedancja wejściowa |
1MΩ ±2% równolegle z <100pF na wszystkich zakresach |
| Filtr pasmowy AC |
20Hz ÷ 100kHz |
| CMRR |
60dB (dla 1kΩ niezrównoważenia rezystancji, <60Hz, max ±500VDC) |
| Prąd AC True RMS |
| Metoda pomiarowa |
Sprzężenie DC do bezpiecznika i bocznika; sprzężenie AC pomiar True RMS (pomiar wyłącznie składowej AC) |
| Współczynnik szczytu |
≤3 dla całej skali |
| Max na wejściu |
<10A (łącznie ze składową DC) |
| Rezystancja bocznika |
1Ω dla 20mA, 200mA; 0,01Ω dla 2A, 10A |
| Wytrzymałość wejścia |
Panel tylny: dostępny bezpiecznik 10A/250V szybki topikowy |
| Wewnętrzny: 12A/250V, zwłoczny topikowy |
| Częstotliwość/Okres |
| Metoda pomiaru |
Dwustronny - technika zliczania, sprzężenie wejścia AC, funkcja pomiarowa prąd AC lub napięcie AC |
| Uwagi nt pomiaru |
Błąd jest wprowadzany dla do wszystkich liczników częstotliwości przy pomiarze niskiego napięcia lub niskiego sygnału częstotliwości |
| Pomiar pojemności |
| Metoda pomiarowa |
Pomiar szybkości zmian napięcia generowanego podczas prądu płynącego poprzez pojemność. |
| Typ podłączenia |
2-przewodowy |
| Wytrzymałość wejścia |
1000V na wszystkich podzakresach |
| Pomiar temperatury |
| Metoda pomiarowa |
Wspiera czujniki typu TC i RTD |
| Wyzwalanie i pamięć |
| Próbkowanie/wyzwalanie |
1 ÷ 10 000 |
| Próbkowanie/wyzwalanie |
opcjonalnie 6ms ÷ 10 000ms |
| Wejście wewnętrznego wyzwalania |
Poziom wejściowy: kompatybilny z TTL (wysoki poziom, gdy zacisk wejściowy wisi w powietrzu) |
| Warunki wyzwalania: wybierane narastaniem lub opadaniem |
| Impedancja wejściowa: ≥20kΩ || 400pF, sprzężenie DC |
| Min impuls: 500μs |
| Wyjście VMC |
Poziom: kompatybilny z TTL |
| Polaryzacja wyjścia: opcja zgodna i przeciwna |
| Impedancja wyjścia: typowo 200Ω |
| Historia zapisów |
| Pamięć ulotna |
10k odczytów historycznych zapisów |
| Pamięć nie ulotna |
1Gb Nand Flash, przechowywanie plików konfiguracyjnych i plików danych, wspiera zewnętrzną pamięć USB |
| Funkcje matematyczne |
| Min, Max, średnia, dBm, dB, Pass/Fail, relatywny, odchylenie standardowe, Hold, histogram, wykres zmian, linijka analogowa |
| Dane ogólne |
| Zasilanie |
| AC 100V ÷ 120V |
45Hz ÷ 66Hz |
| AC 200V ÷ 249V |
45Hz ÷ 66Hz |
| Pobór mocy |
max 20VA |
| Mechaniczne |
| Wymiary |
282 x 260 x 105mm |
| Waga |
3,33kg |
| Pozostałe charakterystyki |
| Ekran wyświetlacza |
4,3" TFT - LCD z rozdzielczością 480x 272 pikseli |
| Środowisko pracy |
Pełna dokładność od 0°C ÷ 50°C, 80%RH i 40°C, bez kondensacji |
| Temperatura magazynowania: -20°C ÷ 70°C |
| Wstrząsy i wibracje: zgodne z MIL-T-28800E, 5 poziom (tylko dla sinusa) |
| Wysokość nad poziomem morza: do 3000m |
| Kompatybilność elektromagnetyczna |
Dyrektywa 2004/1081EC, stosowane normy EN61326-1:2013 |
| Bezpieczeństwo |
Zgodne z IEC6101-1:2010, klasa CAT I 1000V / CAT II 600V
Stopień zapylenia: 2 |

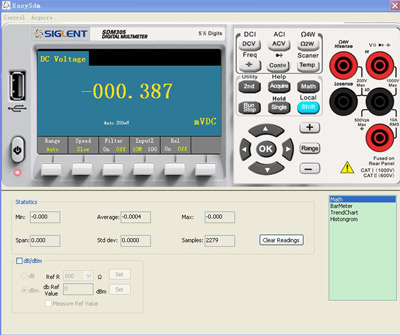

| Interfejs zdalnego sterowania |
10/100Mbit LAN,USB2.0-Full Speed Device&Host |
| Język programowania |
standardowy SCPI, kompatybilny z komendami multimetrów Main Stream. |
| Czas rozgrzewania |
30 minut |
