VLF-50CMF

(do 50kVac, 0,1Hz/0,05Hz/0,02Hz/0,01Hz sinusoida)

Idealny do badań kabli energetycznych farm wiatrowych

Opis

VLF-50CMF jest systemem o ultra wysokiej mocy wyjściowej przeznaczonym do badań po instalacji, odbiorczych oraz okresowych kabli klasy 25kV, oraz do badań okresowych kabli klasy 35kV. Zestaw funkcji obejmuje tryb dopalania, który udowodnił, że jest najbardziej efektywna metodą zredukowania impedancji miejsca uszkodzenia kabla, pozwalającą na użycie tradycyjnych generatorów udaru do lokalizacji uszkodzeń.

Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji), ale również są nieefektywne w określaniu jakości tych izolacji. Testy napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób wytrzymałości, wyładowań niezupełnych oraz tangensa delta.

Wszystkie systemy HVI VLF mają na wyjściu napięcie będące czystą sinusoidą. Tylko przebieg sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa delta.

Patrz artykuły:

• Badania AC kabli bez ich degradacji

High Volatge, Inc. - produkuje to, czego użytkownicy chcą i potrzebują
Systemy HVI VLF nie działają w oparciu o mikroprocesory, wymagające programowania, ekranów dotykowych oraz innych delikatnych podzespołów, które nie są potrzebne i nie są pożądane w przyrządach wysokonapięciowych VLF do badań w terenie. Nasze systemy VLF są sterowane ręcznie i mechanicznie. Konwencjonalne, latami udowadniane, wypełnione olejem sekcje WN oferują najbardziej wytrzymałe i niezawodne z możliwych konstrukcje, szczególnie w porównaniu z konstrukcjami półprzewodnikowymi oferowanymi przez innych producentów.

Dane techniczne

• Zasilanie: 230V, 50/60Hz, pik 20A , średnio 25A
• Wyjście: 0-50kVac pik-pik, 0,1Hz/0,05Hz/0,02Hz/0,01Hz sinusoida
• Tryb pracy: ciągły
• Zakres obciążenia
  • 5μF (około 15km kabla) przy 0,1Hz
  • 10μF (około 31km kabla) przy 0,05Hz
  • 25μF (około 76km kabla) przy 0,02Hz
  • 50μF (około 153km kabla) przy 0,01Hz
• Mierniki
  • Woltomierz: 0 - 50kVac pik-pik
  • Miernik prądu ładowania: 0 - 200mA pik
  • Miernik pojemności obciążenia: 0 - 6μF
  • Programowany przez użytkownika licznik czasu trwania pomiaru
• Długości kabli
  • Ekranowany kabel wyjściowy EPR, długość 30m
  • Kabel uziemiający, długość 30m
• Wymiary i waga:
  • Część sterująca: 432 x 280 x 241mm; 9kg
  • Regulator: 508 x 356 x 686mm, 73kg
  • Część WN: 381 x 457 x 559mm, 98kg
  • Całość: 762 x 1524 x 1295mm, 352kg

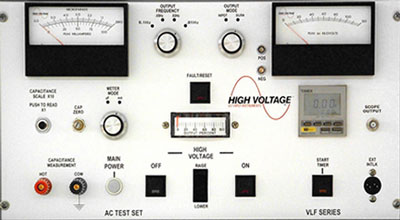

Widok płyty czołowej VLF-50CMF	CRR-100T
