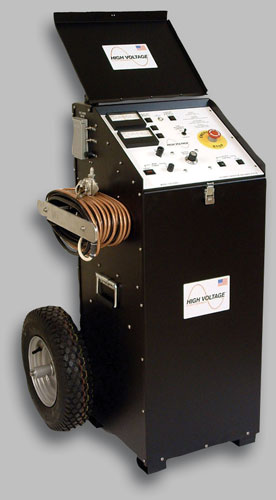

VT33F
(tester WN wolnozmiennym do 33kVac plus generator udaru do lokalizacji uszkodzeń)
Opis
VT33F jest jedynym na świecie połączeniem testera WN VLF z lokalizatorem
uszkodzeń kabli (generatorem udaru). Jest kompletnym narzędziem do badań AC
oraz lokalizowaniem uszkodzeń kabli o napięciu znamionowym do 25kV. Przyrząd
oferuje wyjście VLF 33kVac pik, tryb VLF dopalania kabli oraz udar o energii
760J. Jest przystosowany do pracy z TDR.
Już ponad 10 lat temu udowodniono, że badania WN DC kabli nie tylko
powodują uszkodzenia współczesnych izolacji kabli (zjawisko polaryzacji),
ale również są nieefektywne w określaniu jakości tych izolacji. Testy
napięciem stałym wykrywają jedynie poważne uszkodzenia kabli, niewielkie
defekty nie są wykrywane co może to prowadzić do poważnych uszkodzeń
izolacji. Z tego powodu większość firm wstrzymała testowanie kabli napięciem
DC i przeszła na badania napięciami wolnozmiennymi (VLF) do prób
wytrzymałości, wyładowań niezupełnych oraz tangensa delta.
Wszystkie systemy HVI VLF mają na wyjściu napięcie będące
czystą sinusoidą. Tylko przebieg
sinusoidalny jest właściwy do badań wyładowań niezupełnych oraz tangensa
delta.
Patrz artykuły:
High Volatge, Inc. - produkuje to, czego użytkownicy chcą i potrzebują
Systemy HVI VLF nie działają w oparciu o mikroprocesory, wymagające
programowania, ekranów dotykowych oraz innych delikatnych podzespołów, które
nie są potrzebne i nie są pożądane w przyrządach wysokonapięciowych VLF do
badań w terenie. Nasze systemy VLF są sterowane ręcznie i mechanicznie. Konwencjonalne, latami udowadniane, wypełnione olejem sekcje WN oferują
najbardziej wytrzymałe i niezawodne z możliwych konstrukcje, szczególnie w
porównaniu z konstrukcjami półprzewodnikowymi oferowanymi przez innych
producentów.
Dane techniczne
- Zasilanie: 230V, 50/60Hz, 5A
- Wyjście: 0 - 33kVac pik przy 0,1Hz
- Pojemność obciążenia: 1μF lub powyżej 1,6km dla 15kV i 25kV
kabli
- Udar wyjściowy: 0 -13kV przy 760J
- Szybkość udarów: co 8 sekund
- Dopalanie VLF: łuk w kablu co każde kilka sekund
- Interfejs TDR: odbicie od łuku i impuls prądowy
- Wymiary i waga: 711 x 660 x 1118mm; 111kg
- Kable wyjściowe: 15m ekranowany kabel WN oraz uziemienia
