Cechy szczególne
- Szeregowy interfejs USB do komunikacji z PC na wyposażeniu
- Możliwość podłączenia poprzez Bletooth (za pomocą opcjonalnego interfejsu C2008)
- Na wyposażeniu program w języku polskim TopView do transmisji danych do PC i programowania miernika
- Bogate wyposażenie standardowe
- Duży, czytelny wyświetlacz LCD
- POMIARY OCHRONNE
- Funkcje pomiarowe
- Pomiar ciągłości prądem 200mA
- Pomiar rezystancji izolacji (50, 100, 250, 500, 1000V)
- Pomiar impedancji pętli (P-P, P-N, P-PE) z
wyznaczeniem spodziewanego prądu zwarcia
- Pomiar impedancji pętli z rozdzielczością 0,0001Ω z opcjonalną przystawką IMP57.
- Pomiar całkowitej rezystancji pętli uziemienia Ra bez wyzwalania wyłączników RCD
- Pełne badania wszystkich typów wyłączników różnicowoprądowych
- Pomiary napięć AC
- Pomiar częstotliwości
- Wskazanie kolejności faz
- Pomiar rezystancji uziemienia metodą techniczną
- Pomiar rezystywności gruntu
- Pamięć 999 zestawów wyników pomiarów
- ANALIZA JAKOŚCI ZASILANIA 3-FAZOWEGO
- Funkcje pomiaru i rejestracji
- Napięć
- Prądów
- Mocy (czynna, bierna, pozorna)
- Energii (czynna, pozorna)
- cosφ
- Harmonicznych napięć i prądów (do 49)
- Anomalii napięciowe
- Jednoczesna rejestracja do 64 parametrów
- Pojemność pamięci 2MB
- Tryby pracy:
- Miernik
- Oscyloskop
- Analizator harmonicznych
- Pomiar wskaźnika THD napięć i prądów dla wszystkich faz
- Pomiar prądu upływności (z przystawką HT96U)
- POMIARY ŚRODOWISKOWE
(przy współpracy z opcjonalnymi przystawkami)
- Pomiar i rejestracja:
- Temperatury i wilgotności (z przystawką HT52/05)
- Natężenia oświetlenia (z przystawką HT53/05)
Opis
Prawdziwy kombajn pomiarowy

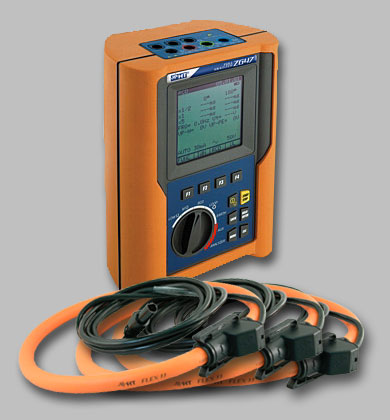

Przyrząd IMP57ZG47 to prawdziwy pomiarowy kombajn. Nie dość, że wykonuje pomiary wszystkich parametrów ochronnych instalacji to również umożliwia analizę jakości zasilania trójfazowego dzięki funkcji rejestracji. Posiada tak unikatowe funkcje, jak: pomiary anomalii napięciowych, rejestrację napięć, prądów i związanych z nimi harmonicznych, czynnych i biernych mocy oraz energii. Może jednocześnie rejestrować do 64 parametrów. Z opcjonalną przystawką
pozwala na pomiar impedancji pętli prądem do 244A z rozdzielczością 0,1mΩ.
 |
 |
Opcjonalna przystawka IMP57
pozwala na pomiary impedancji dużym prądem |
Nr. kat. C7000 (na wyposażeniu IMP57)
Zestaw przewodów (2x3m) z końcówkami krokodylkowymi Kelvina |
Łączność Bluetooth z PC
ZG47 oprócz typowej łączności za pomocą interfejsu "optyczny na USB" może być również podłączony do PC za pomocą interfejsu "optyczny na Bluetooth". Jest to możliwe dzięki obsłudze przez przyrząd specjalnego (opcjonalnego) interfejsu C2008. W ten sposób możliwe jest przesyłanie danych z pamięci miernika do oddalonego nawet do 10m od PC.
Miernik, oscyloskop i rejestrator
Przyrząd ZG47 może pracować, jako: miernik, oscyloskop lub analizator harmonicznych. W trybie miernika pokazuje wyniki pomiarów w sposób cyfrowy. W trybie oscyloskopu prezentuje graficznie przebiegi napięć i prądów. W trybie analizy harmonicznej pokazuje wykres słupkowy poszczególnych harmonicznych oraz cyfrowo wartości wskazanej składowej.
Analiza harmonicznych
Analiza harmonicznych napięć i prądów do 49 włącznie, pozwala na rozwiązanie problemów związanych z ich obecnością: przegrzewanie się silników, przewodu neutralnego itd.
Pamięć wyników pomiarów
Po wykonaniu pomiarów ochronnych operator może zapisać wyniki w wewnętrznej pamięci ZG47. Wyniki są zapisywane z unikatowym rosnącym numerem obwodu oraz z określanym przez operatora dodatkowym numerem lokalizacji. Przyrząd może zgromadzić do 999 zestawów wyników. Wyniki pomiarów bezpieczeństwa mogą być wywołane na wyświetlacz lub transmitowane do PC.
W trybie analizy jakości zasilania wyniki są rejestrowane w 2MB pamięci. Przyrząd pozwala na podgląd dat i czasów trwania wykonanych rejestracji oraz ich objętość. Oblicza i podaje w jednostkach czasu ilość dostępnej do rejestracji pamięci. Wyniki pomiarów mogą być wyświetlane jedynie po przesłaniu ich do PC.
Inteligentny system bezpieczeństwa
Ponieważ przyrząd wykonuje pomiary na instalacji będącej pod napięciem, został wyposażony w wiele rozbudowanych algorytmów weryfikujących układ pomiarowy. Przyrząd zawsze dokonuje analizy prawidłowości układu przed rozpoczęciem każdego typu pomiaru. Wykrywa i informuje o nieprawidłowościach oraz podpowiada, jak usunąć błędy!
Inteligentny system bezpieczeństwa chroni nie tylko użytkownika przed zagrożeniami powodowanymi przez energię sieci, ale również przyrząd przed zniszczeniem lub uszkodzeniem.
Anomalie napięciowe
Funkcja rejestracji anomalii napięciowych umożliwia rozwiązanie problemów powodowanych przez krótkotrwałe spadki i wzrosty napięć poza ustalone granice, np. podczas rozruchów ciężkich maszyn.
Imponujące możliwości pomiaru izolacji
Przyrząd ZG47 posiada niespotykane, w tej klasie przyrządów, możliwości pomiaru rezystancji izolacji. Oferuje aż pięć napięć probierczych: 50V, 100V, 250V, 500V i 1000V! Napięcia 50 i 100V mogą być wykorzystywane przy badaniach izolacji np. systemów telekomunikacyjnych.
Wyznaczenie spodziewanego prądu zwarcia
Przy pomiarach impedancji pętli „P-P”, „P-N”, „P-PE” oraz RA przyrząd ZG47 oblicza spodziewany prąd zwarcia przeliczony na napięcie znamionowe instalacji.
Wskazanie kolejności faz
Niezwykle użyteczną funkcją pomiarową jest wskazanie kolejności faz. Przyrząd ZG47 nie tylko wskazuje kolejność faz, ale również pokazuje wartości jednocześnie wszystkich napięć międzyfazowych.
Wsparcie programem
Na wyposażeniu znajduje się program w języku polskim TopView pracujący w środowisku WindowsTM. Umożliwia on wygodną transmisję wyników pomiarów parametrów ochronnych oraz wyników rejestracji analizy jakości zasilania, zgromadzonych w pamięci miernika, do PC i zapis w postaci pliku na dysku. Umożliwia późniejszą edycję plików oraz tworzenie protokołów z badań. Program daje możliwość wygodnego programowania parametrów rejestracji z poziomu PC.
Rzadka cecha - pomiar rezystywności
Wartość rezystywności gruntu w funkcji głębokości jest niezwykle użytecznym parametrem dla projektanta systemu uziemienia. Pozwala na prawidłowy dobór wielkości oraz rodzaju sond uziemiających. Przyrząd ZG47 umożliwia pomiar rezystywności gruntu dla programowanych odległości sond: 1, 2, 3, 4, 5, 6, 7, 8 ,9 i 10m. Daje to możliwość wyznaczenia rezystywności gruntu dla głębokości odpowiednio od 1 do 10m. Pomiar może być wykonany jednokrotnie lub wielokrotnie z automatycznym obliczeniem wartości średniej.
Pomiar R A
Przy badaniach instalacji chronionych wyłącznikami różnicowymi RCD, prawidłowy pomiar pętli uziemienia metodą tradycyjną (dużym prądem) jest niemożliwy, ponieważ powoduje zadziałanie wyłącznika RCD. Przyrząd ZG47 pozwala na wyznaczenie całkowitej rezystancji pętli uziemienia RA dzięki funkcji pomiaru dokonywanego prądem 15mA. Funkcja ta może być stosowana przy ochronie instalacji wyłącznikami RCD o prądzie znamionowym 30mA lub większym.
Rzetelność pomiaru rezystancji uziemienia
Pomiar rezystancji uziemienia jest wykonywany metodą techniczną czteropunktową, dzięki czemu wartość zmierzona nie zależy od rezystancji przewodów pomiarowych. Dzięki temu nie jest wymagana kalibracja przewodów oraz można je przedłużać bez wpływu na dokładność pomiaru. Pomiar wykonywany prądem o częstotliwości 77,5Hz pozwala na uzyskanie odporności na szum interferencyjny do 30V. Miernik ZG47 automatycznie kontroluje poziom interferencji. Pomiar może być wykonany jednokrotnie lub wielokrotnie z automatycznym obliczeniem wartości średniej.
Wyczerpujące badania wyłączników RCD
Przyrząd ZG47 posiada wszystkie możliwe funkcje pomiarowe spotykane przy badaniach wyłączników RCD. Bada wyłączniki typu A, AC, standardowe i selektywne. Stosuje tryby pomiaru ręczne 1/2 I ΔN, I ΔN, 2xI ΔN, 5xI ΔN oraz automatyczny AUTO. Wyznaczanie rzeczywistego prądu zadziałania RCD poprzez pomiar prądem narastającym schodkowo. Pomiar napięcia kontaktowego z wyznaczeniem całkowitej rezystancji pętli uziemienia Ra przy prądzie równym połowie prądu znamionowego. Wszystkie powyższe pomiary są wykonywane z prądem w fazie lub przesunięte o 180° w stosunku do napięcia.
Automatyka pomiaru
Możliwe jest wykonanie pomiarów wyłączników różnicowych (RCD) w trybie automatycznym. Oznacza to koniec problemu z ciągłym bieganiem między badanym wyłącznikiem RCD i miernikiem, który wielokrotnie powoduje zadziałanie wyłącznika w trakcie badań z wyzwoleniem.
Niespotykane standardowe wyposażenie
Przyrząd ZG47 posiada na wyposażeniu 3 sztuki 1000A/3000A giętkich przystawek prądowych (cewki Rogowskiego), przewody pomiarowe, izolowany optycznie kabel do PC, zestaw przewodów i sond do pomiaru rezystywności gruntu, zewnętrzny zasilacz sieciowy, program TopLink. Futerał dostarczany z miernikiem pozwala na wygodnie przenoszenie miernika oraz wszystkich akcesoriów.
 |
|
Elastyczna przystawka prądowa HTFLEX33D
(3 sztuki na wyposażeniu) |
Nr kat. CN0050
Zestaw paska z zaczepami do noszenia miernika na karku |
