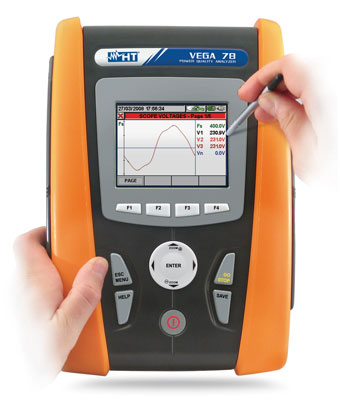

Przyrząd VEGA78 pozwala na przeprowadzanie analizy oraz pomiarów w systemach
jedno- oraz trójfazowych z przewodem neutralnym lub bez. VEGA78 wyświetla w
czasie rzeczywistym wartości wszystkich podstawowych wielkości elektrycznych,
które charakteryzują badany system elektryczny (napięcie, prąd, moc czynną,
bierną, pozorną, współczynnik mocy, etc.), pokazując kształty przebiegów napięć
i prądów. VEGA78 jest używana do pomiarów i analizy jakości energii dostarczanej
przez dostawcę, w celu analizowania jedno- i trójfazowych sieci elektrycznych
przez użytkowników takich, jak biura czy przemysł, podczas diagnozowania
anomalii napięciowych poprzez wykorzystanie możliwości rejestracji wielkości elektrycznych.
Przyrząd pozwala również na ocenę zawartości harmonicznych wprowadzanych przez
nieliniowe obciążenia takie, jak komputery, TV, sterowane elektronicznie
silniki, etc. które mogą powodować wyzwalanie wyłączników RCD lub przegrzewanie
przewodu neutralnego. Przyrząd jest dostarczany z oprogramowaniem na PC, które
dalej rozszerza możliwości analizy wyników zebranych przez przyrząd.
Przyrząd VEGA78 jest w pełni spolonizowany: menu przyrządu,
program do analizy wyników TopView oraz instrukcja obsługi są w języku polskim.
Funkcje
- Rejestracja ciągła
Po każdym okresie uśredniania (wybieranym przez użytkownika) przyrząd
zapisuje wartości maksymalną, minimalną i średnią rejestrowanego parametru
(napięcia, prądu, mocy czynnej, biernej, pozornej, współczynnika mocy, etc.)
- Rejestracja anomalii napięciowych
W celu analizy anomalii napięciowych, przyrząd mierzy napięcie wejściowe
porównując je z dwoma wartościami progowymi (które mogą być ustawiane w stosunku
do wartości znamionowej napięcia). Jeżeli zmierzone napięcie jest wyższe niż
górna granica lub niższe niż dolna granica, wtedy przyrząd dokonuje zapisu:
- czasu (z dokładnością do setnych sekund) i daty kiedy zjawisko rozpoczęło się
- czasu trwania zjawiska
- wartości minimalnej (lub maksymalnej) napięcia podczas trwania anomalii
- Analiza harmonicznych
Wraz ze wzrostem użycia złożonych urządzeń elektronicznych, analiza zasilania
elektrycznego nie może być dokonywana bez dokładnego sprawdzenia obecności
harmonicznych. VEGA78 umożliwia analizę na ekranie oraz rejestrację trendów
harmonicznych, w stosunku do składowej podstawowej, zarówno napięcia jak i
prądu, jak również pomiar wartości współczynnika całkowitych odkształceń
harmonicznych (THD). Wyniki analizy są pokazywane na wyświetlaczu w formie
krzywych, wykresy słupkowego, procentu częstotliwości oraz wartości liczbowych.
- Asymetria napięcia
Asymetria napięcia degraduje osiągi i skraca czas życia silników trójfazowych.
Asymetryczne napięcie na zaciskach stojana silnika powoduje asymetrię prądu dużo
większą w stosunku do asymetrii napięcia. Asymetryczne prądy prowadzą do
pulsowania momentu obrotowego, zwiększenia wibracji i mechanicznych naprężeń,
zwiększając straty, przegrzewając silnik, co prowadzi do skrócenia czasu życia
izolacji uzwojeń. Zaleca się regularne monitorowanie napięcia na zaciskach
silnika w celu sprawdzenia, czy asymetria napięcia jest utrzymywana poniżej 1%.
- Program TOPVIEW 2007
Analiza ogromnej ilości danych gromadzonych podczas rejestracji przyrządów
VEGA78 nie jest możliwa bez specjalistycznego oprogramowania. Będący na wyposażeniu
program TopView2007 pozwana na zaimportowanie wyników z pamięci przyrządów do PC.
Wyniki te mogą być przeglądane w formie tabel lub wykresów, filtrowane, jak również
drukowane. Niezwykle przydatną funkcją jest programowanie parametrów rejestracji
przyrządów z poziomu PC. Program TopView2007 został spolonizowany.
- Cewki Rogowskiego
Będące na wyposażeniu 4 sztuki elastycznych przystawek prądowych stanowią
cewki Rogowskiego. Są to cewki powietrzne nawinięte w taki sposób, że możliwe jest
ich rozpinanie. Cewki powietrzne, ze względu na brak żelaza w rdzeniu, świetnie
nadają się do pomiarów wyższych harmonicznych. Dzięki umieszczeniu układów
całkujących sygnał z cewek Rogowskiego wewnątrz VEGA78 możliwy jest pomiar prądu
bez ograniczeń czasowych. Niektóre konstrukcje cewek Rogowskiego posiadają
elektroniczne układy całkujące zasilane z własnych baterii, co istotnie ogranicza
czas pomiaru prądu. Możliwość rozpinania, duża średnica wewnętrzna oraz elastyczność
zapewniają niezwykły komfort i uniwersalność zastosowań.
- Pamięć bez ograniczeń
VEGA78 posiada wewnętrzną pamięć o pojemności 15MB, która przy 15 minutowym
okresie uśredniania pozwala na rejestrację jednocześnie 251 parametrów przez okres
powyżej 3 miesięcy. Pamięć wewnętrzną można rozszerzyć stosując popularną kartę typu
Compact Flash. Zarejestrowane wyniki można przesłać bezpośrednio do PC poprzez
złącze USB lub wygodnie przenieść za pomocą Pen Drive.
- 4 wejścia prądowe
Przyrząd VEGA78 posiada 4 niezależne wejścia pomiaru prądu. Na wyposażeniu
przyrządu są 4 elastyczne przystawki prądowe (tzw. cewki Rogowskiego), które
zapewniają pomiar prądu do 3000A. Opcjonalnie oferowane są sztywne przystawki
prądowe (HT96U) rozszerzające dolną granicę pomiarową na prądy upływności (od 5mA).
Cechy szczególne
- Wyświetlacz
- TFT, 65536 kolorów, 320x240 pikseli o wysokim kontraście,
ekran dotykowy
- Zasilanie
- wewnętrzny akumulator 1x3,7V LiON
- Pamięć wewnętrzna
- 15MB (około 3 miesiące przy rejestracji 251 parametrów z
okresem uśredniania IP=15min)
- Pamięć zewnętrzna
- pamięć USB typu Compact Flash
- Interfejs do PC
- Kategoria przepięciowa
- CAT IV 600V (do ziemi); CAT IV 1000V (między zaciskami);
- Jakość energii elektrycznej
- EN61000-4-30, klasa B; IEC/EN50160
- Asymetria napięcia
- EN61000-4-30, klasa B; IEC/EN50160
 |
|
| Wykres wskazowy na wyświetlaczu VEGA78
|
Elastyczne przystawki prądowe HTFLEX33D
(4 sztuki na wyposażeniu)
|
