Tryb Rejestracja:

• Do ustawiania parametrów rejestracji wykonywanej przez miernik z poziomu PC (eksport danych) oraz ustawienie parametrów przyrządu (czas zegara, itp.).
• Do importu danych zarejestrowanych przez miernik do PC w celu ich późniejszej analizy. Program umożliwia wszechstronną analizę zaimportowanych wyników. Podczas analizy możemy zapoznać się z nagłówkiem rejestracji, gdzie zgromadzone są dane odnośnie trybu rejestracji (np. data, czas trwania itp.) oraz z wynikami zarejestrowanymi przez poszczególne kanały pomiarowe. Wyniki mogą być przedstawiane w formie tabeli zawierającej wyniki w powiązaniu z czasem rejestracji lub w formie wykresów przebiegów. Oddzielne okno umożliwia analizę zarejestrowanego poboru energii.
   Opcja analizy wykresów jest bardzo rozbudowana i posiada następujące funkcje:
  • zmiana podstawy czasu ("zoom"), umożliwiającą obserwację zawężonego przedziału czasu.
  • zmiana skali osi parametrów, uwypuklając zmiany w obserwowanym przebiegu
  • cyfrowy odczyt wartości parametru dla wybranego punktu rejestracji
  • obliczenie wartości średnich za wybrany okres oraz automatyczne wyszukiwanie wartości minimalnych oraz maksymalnych przebiegów z podaniem ich wartości oraz czasu wystąpienia.

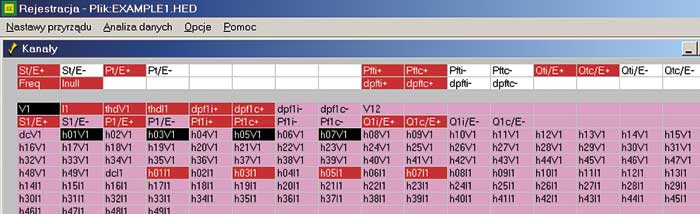

Przykładowy ekran z kanałami rejestracji

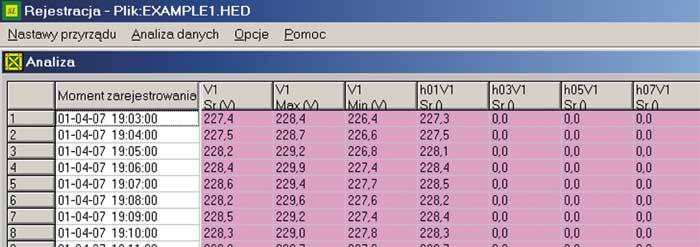

Tabela zawierająca wyniki pomiarów

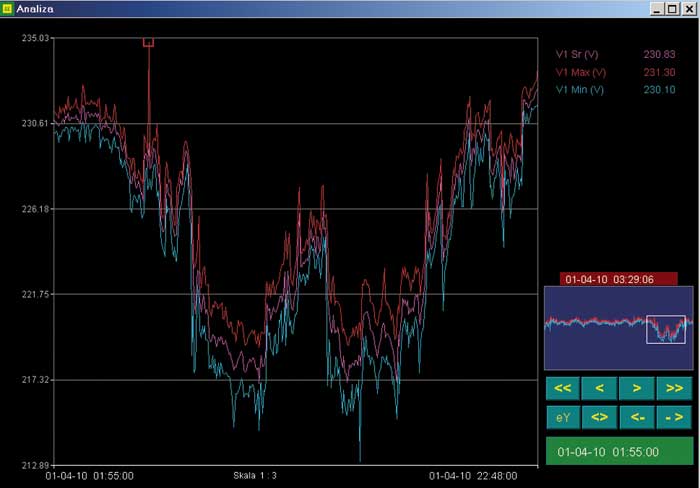

Wykres zarejestrowanych przebiegów

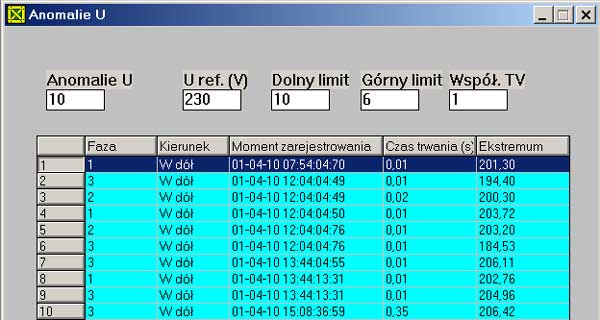

Zarejestrowane anomalie napięciowe

Tryb Scope:

• Do wyświetlania w czasie rzeczywistym wartości mierzonych przez mierniki na ekranie PC. W tym trybie jest możliwa również prezentacja przebiegów napięć i prądów, analiza harmonicznych itp.

Wyniki na ekranie PC

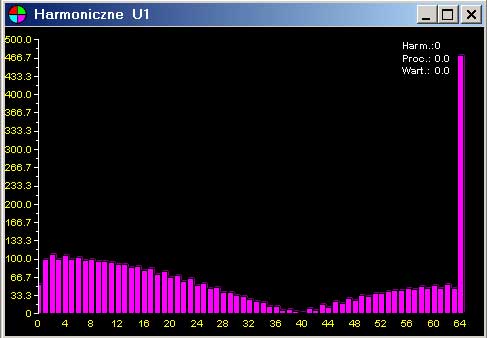

Analiza harmonicznych na ekranie PC
